ПРИМЕЧАНИЯ

1 Силовая электропроводка

Электропроводка системы управления

2 Все провода, компоненты электропроводки и материалы местного производства должны соответствовать местным и национальным техническим

требованиям.

3 Необходимо применять только медные провода.

4 В том, что касается деталей, см. схемы электропроводки.

5 В целях обеспечения безопасности установите автомат защиты и предохранители.

6 Вся электропроводка по месту и ее компоненты должны быть выполнены лицензированным специалистомэлектриком.

7 Все оборудование должно быть заземлено согласно действующим местным и государственным техническим нормам.

8 Приведенная схема отражает лишь общий принцип подключения системы к электросети и не включает в себя все детали конкретной электрической

схемы.

9 Запрещается делать общий подвод электропитания с другим оборудованием.

• Инверторный подпотолочный блок • R410A • FHQ35125BUV1B

• Серия SPLIT – Sky Air • Внутренние блоки

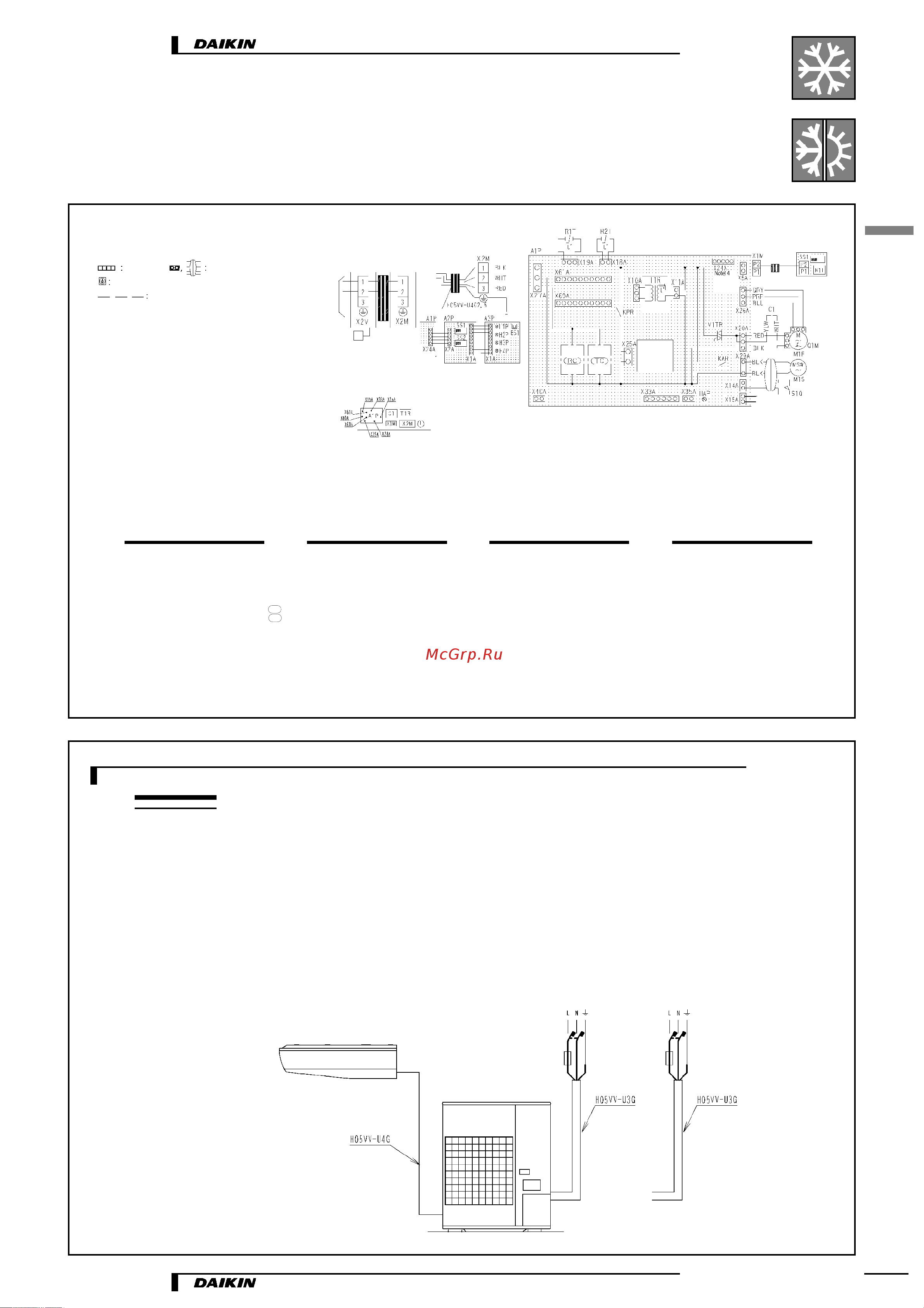

5 Электрические схемы

FHQ71,100,125BU

4D043825

Примечания:

: Клемма : Разъем

Защитное заземление (винт)

2 Электропроводка по месту

3. Подключение пульта дистанционного централизованного

управления описано в соответствующем руководстве.

4. Х24А подключается при использовании комплекта

инфракрасного пульта дистанционного управления.

5. Модель используемого инфракрасного пульта

дистанционного управления зависит от комбинации

блоков в системе. Перед подключением проверьте

соответствие модели, используя техническую

документацию, каталоги и т.д.

6. При установке дренажного насоса (М1Р) снять разъем

Х15А и проложить дополнительную электропроводку для

поплавкового переключателя и дренажного насоса.

7. Используются следующие обозначения цветов: RED:

красный, BLK: черный, YLW: желтый, ORG: оранжевый,

GRY: серый, PRP: фиолетовый, BLU: синий.

Проводный пульт

дистанционного управления

Приемник/Дисплей

S1Q Концевой выключатель (заслонки направления потока

воздуха)

T1R Трансформатор питания (220240 В/22 В)

VT1R Цепь фазового управления

X1M Клеммная колодка

X2M Клеммная колодка

RC Цепь приемного сигнала

TC Цепь передачи сигнала

Проводной пульт дистанционного управления

R1T Термистор (воздух)

SS1 Селекторный переключатель (главный/подчиненный)

1 — КРАСНЫЙ, 2 — БЕЛЫЙ, 3 — ЧЕРНЫЙ

A1P Печатная плата

C1R Конденсатор (M1F)

F1U Плавкий предохранитель (F5A 250 В)

HAP Светодиод (индикатор  зеленый)

KAR Магнитное реле (M1S)

KPR Магнитное реле (M1P)

M1S Электродвигатель (заслонки направления потока

воздуха)

M1F Электродвигатель (вентилятора внутреннего блока)

Q1M Термопредохранитель (встроен в M1F)

R1T Термистор (воздух)

R2T Термистор (катушка) 1

R3T Термистор (катушка) 2

Разъем для дополнительных устройств

X15A Разъем (поплавковый переключатель)

X25A Разъем (дренажный насос)

X33A Разъем (адаптер для электрических подключений)

X35A Разъем (адаптер для группового управления)

X40A Разъем (удаленное вкл./выкл.)

X60A, Разъем (интерфейсный адаптер для серии «Sky Air»)

X61A

Инфракрасный пульт дистанционного управления

Приемник/Дисплей

A3P Печатная плата

A4P Печатная плата

BS1 Кнопка вкл./выкл.

H1P Светодиод (индикатор  красный)

H2P Светодиод (индикатор  зеленый)

H3P Светодиод (индикатор  красный)

H4P Светодиод (индикатор  оранжевый)

SS1 Селекторный переключатель (главный/подчиненный)

SS2 Селекторный переключатель

(беспроводная система адресации)

Внутренний

блок

(главный)

Внутренний

блок

(подчиненный)

Примечание 4

К наружному блоку

При одновременной

эксплуатации блоков системы

Инфракрасный

пульт

дистанционного

управления

Приме

чание 4)

Примечание 6)

4D044483

V1, Модель

Электропитание

1~ 50 Гц

220 В240 В

Плавкий

предохранитель

Автомат защиты

Плавкий

предохранитель

Автомат защиты

Примеча

ние 6)

T1, Модель

Электропитание

1~ 50 Гц

230 В
