27
(См. рис. 23).

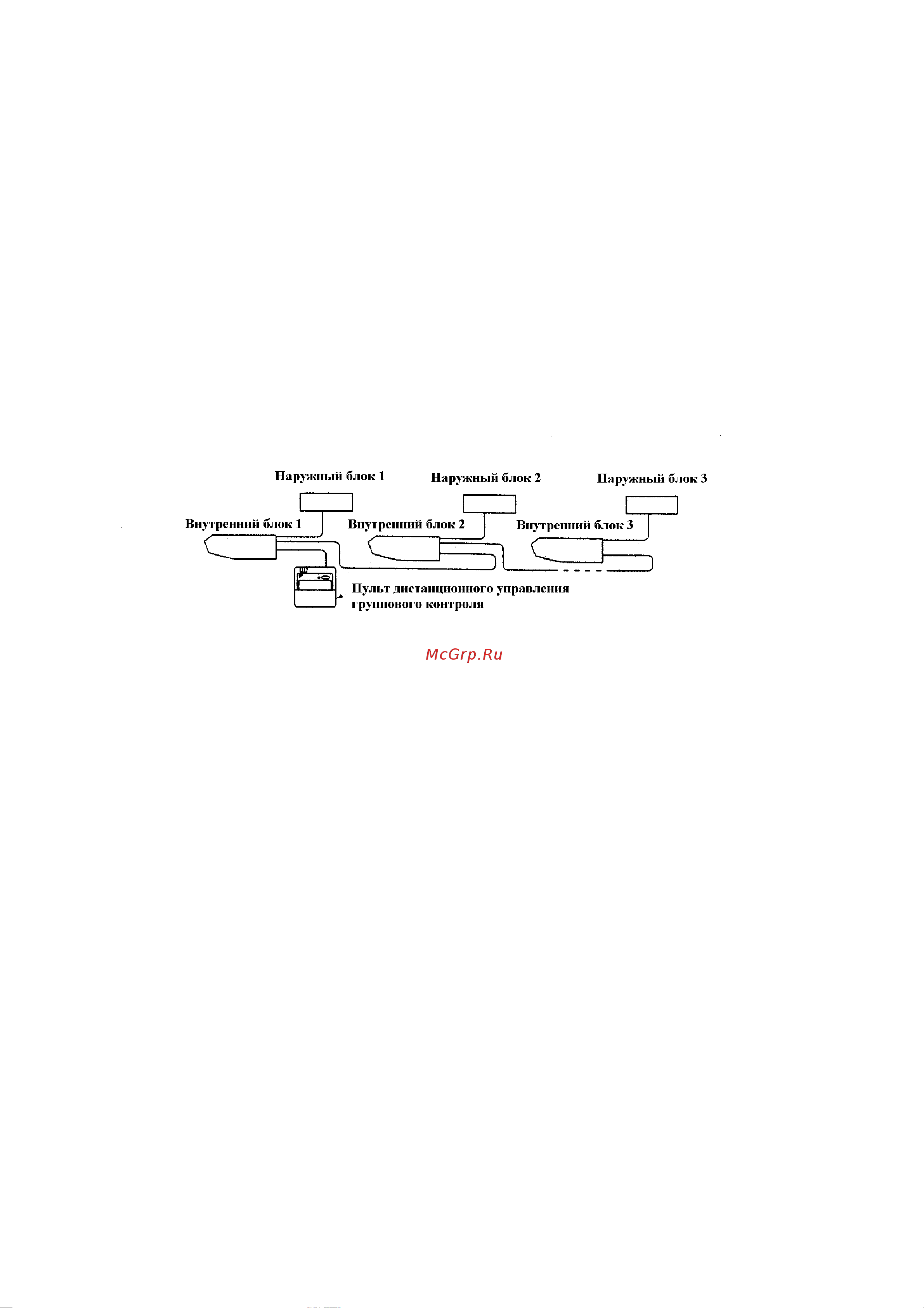

10-6 В случае осуществления группового контроля
• Если у Вас произведены подключения по стандартной системе или по системе
группового контроля при работе в параллельном режиме, Вы можете одновременно
запустить/остановить работу группы до 16 блоков при помощи пульта
дистанционного управления.
• В этом случае все внутренние блоки группы будут работать под управлением
пульта дистанционного управления группы.
• Для этого выберите пульт дистанционного управления с наибольшим количеством
функций.
Электрические подключения (См. раздел «Монтаж электропроводки»)
(1) Отсоедините крышку электрического щитка
(2) Произведите подключения к клеммной колодке пульта дистанционного управления
(Р1, Р2). (Без полярности). (См. рис. 24 и Таблицу 3).
ПРИМЕЧАНИЕ
• В случае группового контроля следует производить подключения только к главному
блоку.
10-7. Управление с помощью двух пультов
(Управление одним внутренним блоком с помощью двух пультов)
• Из двух пультов управления один должен быть основным «МAIN», а другой
вспомогательным «SUB».
Переключение пультов «основной»/«вспомогательный»
(1) Вставьте конец шлицевой отвертки в паз между верхней и нижней частью пульта,
аккуратно приподнимая верхнюю часть, снимите ее как показано на рисунке 31.
