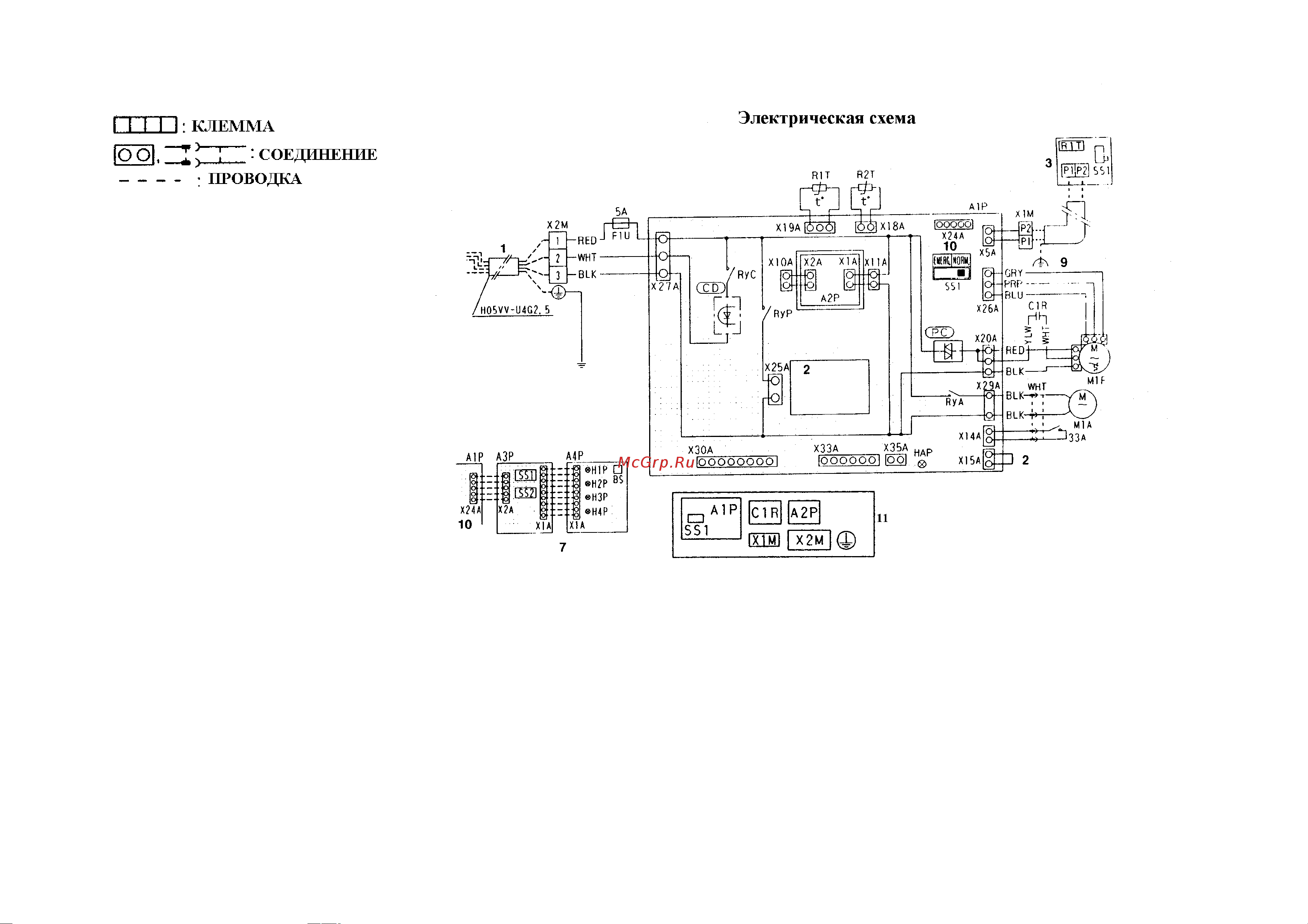

ПРИМЕЧАНИЕ
1
.
2.
При использовании централизованного пульта
дистанционного управления подключение
производится в соответствии с прилагаемой к нему
инструкцией.
3.
При использовании беспроводного пульта
управления подключается X24A.
4.
Модель пульта дистанционного управления
определяется конфигурацией системы (перед
подключением ПДУ следует ознакомиться с
техническим описанием и каталогами).
5.
В случае установки дренажного насоса удалите
соединительный элемент X15A и проведите
дополнительную проводку для поплавкового
выключателя и дренажного насоса.
6. Заземлите экран провода дистанционного
управления на внутренний блок (Модели FH-BVE).
7. Обозначения: RED - красный, BLK - черный,
WHT - белый, YLW - желтый, PRP - фиолетовый,
GRY - серый, BLU - синий.
8. При установке переключателя SS1
воспользуйтесь инструкцией по монтажу и
техническим описанием.
33А ВЫКЛЮЧАТЕЛЬ
A1P ПЕЧАТНАЯ ПЛАТА
A2P ПЕЧАТНАЯ ПЛАТА (ТРАНСФОРМАТОР 220-240V/16V)
C1R КОНДЕНСАТОР (МОТОР ВЕНТИЛЯТОРА)
F1U ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ
HAP СВЕТОДИОД (ИНДИКАТОР РЕЖИМА ОБСЛУЖИВАНИЯ -
ЗЕЛЕНЫЙ)
M1A МОТОР (ОТКЛОНЕНИЕ ВОЗДУШНОЙ ЗАСЛОНКИ)
M1F МОТОР (ВЕНТИЛЯТОР ВНУТРЕННЕГО БЛОКА)
Q1F ТЕРМОВЫКЛЮЧАТЕЛЬ (ВМОНТИРОВАН В M1F)
R1T ТЕРМИСТОР (ВОЗДУХ)
R2T ТЕРМИСТОР (ТЕПЛООБМЕННИК)
RyA МАГНИТНОЕ РЕЛЕ
RyС МАГНИТНОЕ РЕЛЕ (КОМПРЕССОР НАРУЖНОГО БЛОКА)
RyР МАГНИТНОЕ РЕЛЕ (ДРЕНАЖНЫЙ НАСОС)
SS1 ПЕРЕКЛЮЧАТЕЛЬ (АВАРИЙНЫЙ)
X1M КОНТАКТНАЯ КОЛОДКА ПРОВОДНОЙ ПДУ
X2M КОНТАКТНАЯ КОЛОДКА ПРОВОДНОЙ ПДУ
CD ЦЕПЬ ОПРЕДЕЛЕНИЯ ТОКА
РC ЦЕПЬ ФАЗОВОГО УПРАВЛЕНИЯ
ПРОВОДНОЙ ПУЛЬТ ДУ
R1T ТЕРМИСТОР (ВОЗДУХ)
SS1 ПЕРЕКЛЮЧАТЕЛЬ (ГЛАВНЫЙ/ПОДЧИНЕННЫЙ) ПРИЕМНИК
СИГНАЛОВ (ПРИЛАГАЕТСЯ К БЕСПРОВОДНОМУ ПДУ)
БЕСПРОВОДНОЙ ПУЛЬТ ДУ (УСТРОЙСТВО ПРИЕМНИК/ДИСПЛЕЙ)
A3P ПЕЧАТНАЯ ПЛАТА
A4P ПЕЧАТНАЯ ПЛАТА
BS КНОПКА ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ
H1P СВЕТОДИОД (ИНДИКАТОР РЕЖИМА ОБСЛУЖИВАНИЯ-КРАСНЫЙ)
H2P СВЕТОДИОД (ИНДИКАТОР РЕЖИМА ОБСЛУЖИВАНИЯ-ЗЕЛЕНЫЙ)
H3P СВЕТОДИОД (ИНДИКАТОР РЕЖИМА ОБСЛУЖИВАНИЯ-КРАСНЫЙ)
H4P СВЕТОДИОД (ИНДИКАТОР РЕЖИМА ОБСЛУЖИВАНИЯ-ОРАНЖЕВЫЙ)
SS1 ПЕРЕКЛЮЧАТЕЛЬ (ГЛАВНЫЙ/ПОДЧИНЕННЫЙ)
SS2 ПЕРЕКЛЮЧАТЕЛЬ (ЗАДАНИЕ АДРЕСА БЕСПРОВОДНОГО ПУЛЬТА)
КАБЕЛЬНЫЙ АДАПТЕР
ПЕРЕХОДНИК ДЛЯ ДОПОЛНИТЕЛЬНОГО ОБОРУДОВАНИЯ
X15A СОЕДИНИТЕЛЬНЫЙ ЭЛЕМЕНТ (ПОПЛАВКОВЫЙ ВЫКЛЮЧАТЕЛЬ)
X25A СОЕДИНИТЕЛЬНЫЙ ЭЛЕМЕНТ (ДРЕНАЖНЫЙ НАСОС)
X30A СОЕДИНИТЕЛЬНЫЙ ЭЛЕМЕНТ (ИНТЕРФЕЙСНЫЙ АДАПТЕР ДЛЯ
ПОДКЛЮЧЕНИЯ БЛОКОВ СЕРИИ SKY AIR)
X33A СОЕДИНИТЕЛЬНЫЙ ЭЛЕМЕНТ (КАБЕЛЬНЫЙ АДАПТЕР)
X35A СОЕДИНИТЕЛЬНЫЙ ЭЛЕМЕНТ (АДАПТЕР ГРУППОВОГО
УПРАВЛЕНИЯ)
FH35-50-60-71-100-125BVE, FH71-100-125BV1S, FH35-45-60BJV1, FH35-45-60BZV1
