28

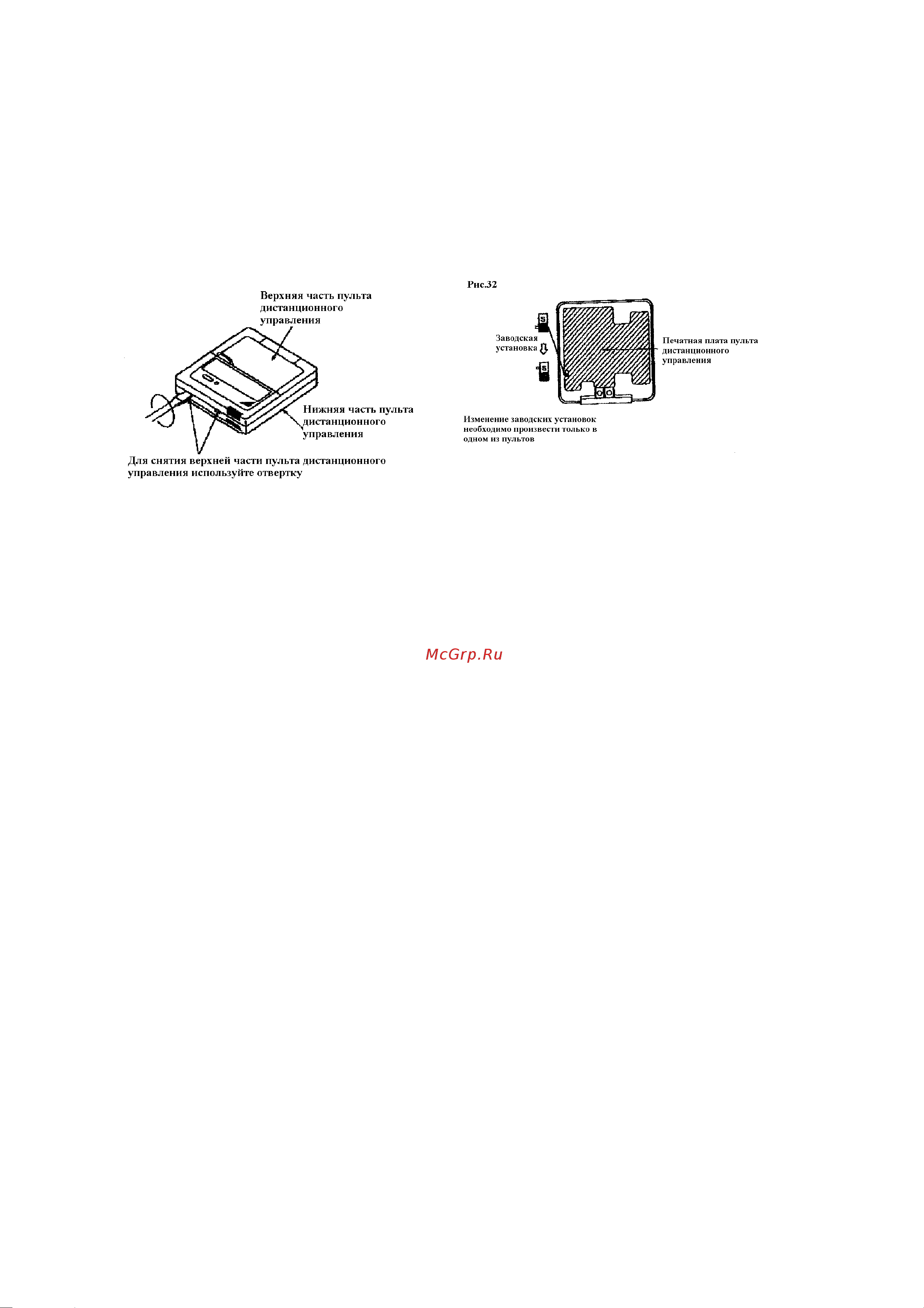

(Печатная плата пульта управления находится в верхней части пульта
дистанционного управления).
(2) Установите переключатель MAIN/SUB на плате одного из пультов дистанционного
управления в положение «S». (Переключатель другого пульта оставьте в положении
«М»). (См. рис. 32).
Рис. 31
Электрические подключения (См. раздел «Монтаж электропроводки»)
(3) Отсоедините крышку электрического щитка
(4) Произведите подключения вспомогательного пульта к клеммной колодке пульта
дистанционного управления (Р1, Р2). (Без полярности). (См. рис. 25 и Таблицу 3).
11. ДИАГНОСТИКА РА Б О Т Ы
«См. раздел «Обратите особое внимание на следующие моменты во время
монтажа и после его завершения».
• После завершения монтажа трубопровода хладагента, дренажного трубопровода и
электропроводки в обязательном порядке проведите тестовые операции.
11-1 Тестовые операции
1. Откройте запорный вентиль трубопровода газообразного хладагента.
2. Откройте запорный вентиль трубопровода жидкого хладагента.
3. Включите нагреватель рукояткой на корпусе на 6 часов. (За исключением
агрегатов работающих только в режиме охлаждения).
4. Установите режим охлаждения при помощи пульта дистанционного управления
и включите его нажатием на кнопку ON/OFF.
5. Нажмите на кнопку INSPECTION/TEST OPERATION 4 раза (2раза в случае
беспроводного пульта) и оставьте работать оборудование в режиме TEST
OPERATION на 3 минуты.
