- к клеммам 4 и 6 подключить внешний трансформатор тока;
Установить ток срабатывания реле, например 96 А:
- п р о вод питания н а г рузки пропустить через отверстие
трансформатора тока, закрепить стяжкой (см. рисунок);
- переключателем то к а со ш к алой « » установи ть Ix 1 0[A]
значение 9;
Установленный ток будет 9х10+6=96.
- потенциометром Т (с) установить требуемую задержку отключения.
Подключение
- включить питание.
Проверить работоспособность изделия установив переключатель
« » в положение «Т» - тест. Нагрузка должна отключиться ( Ix10[A]
замкнуться контакты 11-12 на лицевой панели загорается красный
светодиод I>).
- подключить фазу L к клемме 1 и нейтраль N к клемме 3;
- пе р е к л ючат ел е м то к а с о ш к а л о й « » ус т а н о в и т ь ∆I [ A ]
значение 6 А;
1. Зеленый светодиод U горит, красный светодиод I> не горит – реле
включено в сеть питания, ток в нагрузке меньше установленного
порога, замкнуты клеммы реле 10-11.
2. Зеленый светодиод U горит, красный светодиод I> моргает с
периодом 1 с – ток в нагрузке больше установленного порога, идет
отсчет времени задержки отключения нагрузки, замкнуты клеммы
реле 10-11.
3. Зеленый светодиод U горит, красный светодиод I> горит – ток в
нагрузке больше установленного порога, нагрузка отключена,
замкнуты клеммы реле 12-11.
Размеры корпуса
Cигнализация режимов работы
Обслуживание
Климатическое исполнение УХЛ4, диапазон рабочих температур от
-25...+50 °С, относительная влажность воздуха до 80 % при 25 °С.
Рабочее положение в пространстве – произвольное. Высота над
уровнем моря до 2000 м. Окружающая среда – взрывобезопасная,
не содержащая пыли в количестве, нарушающем работу изделие, а
также агрессивных газов и паров в концентрациях, разрушающих
металлы и изоляцию.
По устойчивости к перенапряжениям и электромагнитным помехам
устройство соответствует ГОСТ IEC 60730-1.
Условия эксплуатации
При техническом обслуживании изделия необходимо соблюдать
«Правила техники безопасности и технической эксплуатации
электроустановок потребителей».
При обнаружении видимых внешних повреждений корпуса изделия
дальнейшая его эксплуатация запрещена.
Гарантийное обслуживание выполняется производителем изделия.
Пос л е га ран т и йно е о бс л у ж и в а ние издел и я в ыполн я ется
производителем по действующим тарифам.
Перед отправкой на ремонт, изделие должно быть упаковано в
заводскую или другую упаковку, исключающую механические
повреждения.
Стяжка
Провод
Трансформатор
тока
Транспортировка изделия может осуществляться любым видом
закрытого транспорта, обеспечивающим сохранение упакованных
изделий от механических воздействий и воздействий атмосферных
осадков. Хранение изделия должно осуществляться в упаковке
производителя в закрытых помещениях с естественной вентиляцией
при температуре окружающего воздуха от минус 50° до плюс 50 °С и
относительной влажности не более 80 % при температуре +25 °С.
Эксплуатация изделия должна осуществляться в соответствии с
требованиями, изложенными в руководстве по эксплуатации.
Изделие, имеющее в нешние механичес кие повреждения,
эксплуатировать запрещено.
Условия реализации и утилизации
Утилизировать как электронную технику.
Не устанавливайте изделие без защиты в местах где возможно
попадания воды или солнечных лучей.
Гарантийный срок эксплуатации изделия – 24 месяца с даты
продажи.
Требование безопасности
При отсутствии даты продажи гарантийный срок исчисляется с даты
изготовления
Условия транспортировки и хранения
Гарантийные обязательства
Срок службы – 10 лет.
- изделия, предъявленные без паспорта предприятия;
СООО «Евроавтоматика ФиФ» гарантирует ремонт или замену
вышедшего из строя изделия при соблюдении правил эксплуатации
и отсутствии механических повреждений.
-изделия, имеющие повреждения механического характера;
И з д е л и е д о л ж н о у с т а н а в л и в а т ь с я и о б с л у ж и в а т ь с я
квалифицированным персоналом.
-изделия, имеющие повреждения голографической наклейки.
В гарантийный ремонт не принимаются:
Пр и подключени и издели я не о бходимо следовать схе ме
подключения.
Изделия реализуются через дилерскую сеть предприятия.
Перед установкой необходимо убедиться в отсутствии внешних
повреждений устройства.
- изделия, бывшие в негарантийном ремонте;
Предприятие изготовитель оставляет за собой право вносить
конструктивные изменения, без уведомления потребителя, с целью
улучшения качества и не влияющие на технические характеристики
и работу изделия.
18
65
60
31,5
16,5
45
67
90
Свидетельство о приемке
Реле тока PR-611-02 изготовлено и принято в соответствии с
тр ебова н иями Т У BY 59061 8 749.027- 2 017, д е йствующей
технической документации и признано годным для эксплуатации.
Штамп ОТК
Дата продажи
Дата выпуска
Драгоценные металлы отсутствуют!
Не выбрасывать данное устройство вместе с
другими отходами!
В соответстви и с законом об и споль зованном
оборудовании, бытовой электротехнический мусор
можно передать бесплатно и в любом количестве в
специальный пункт приема. Электронный мусор,
выброшенный на свалку или оставленный на лоне
природы, создает угрозу для окружающей среды и
здоровья человека.

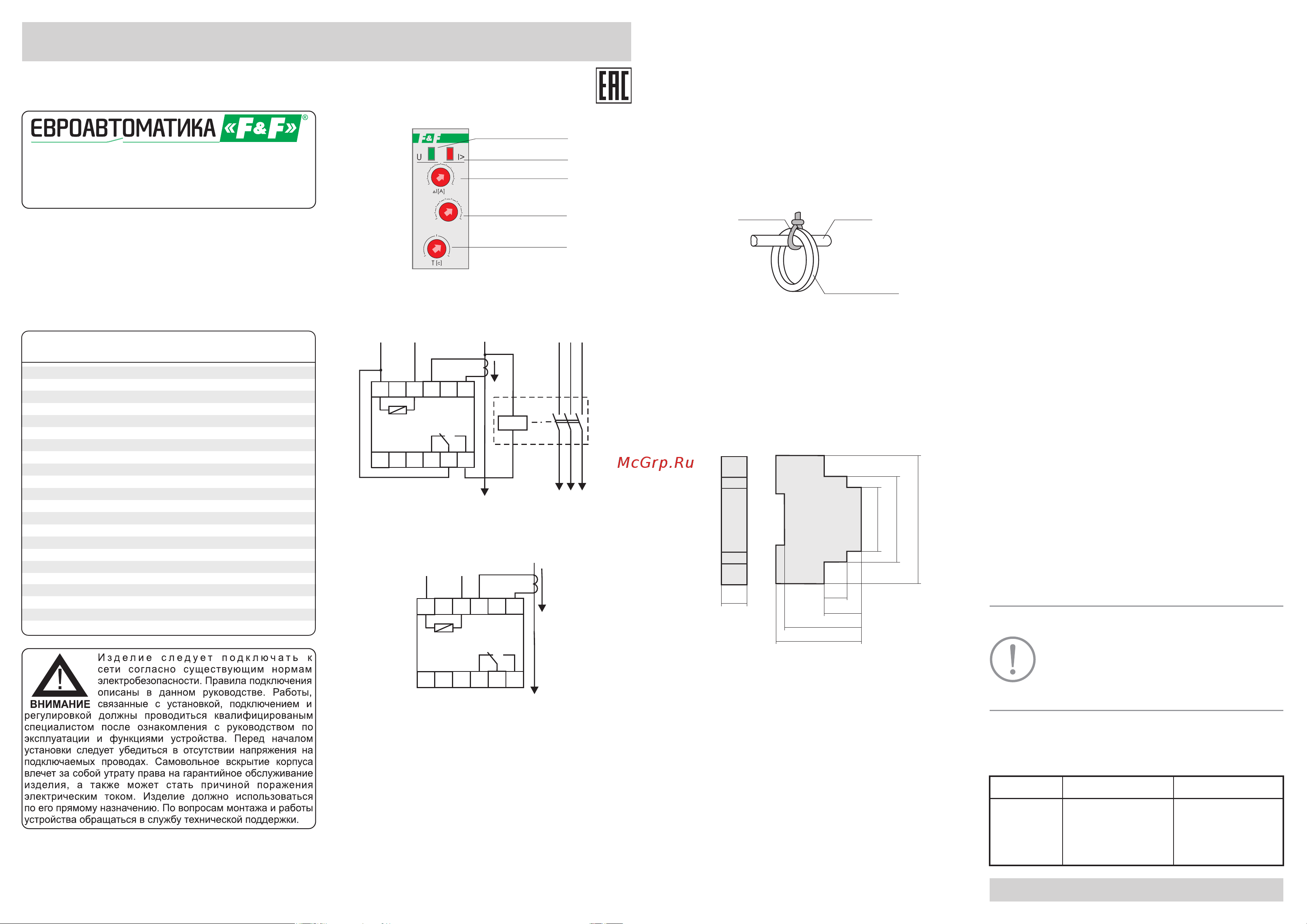

Назначение
Реле тока PR-611-02 предназначено для защиты
трансформаторных подстанций и линий электропередач
напряжением 0,4 кВ от коротких замыканий. Может
применяться в системах релейной защиты и автоматики в
качестве устройства, реагирующего на отклонение силы
п е р е м е н н о го т о к а в к о н т р о л и р у е м о й ц е п и о т
установленного значения.
QF1 – автоматический выключатель с
независимым выключателем.
Схема подключения без расцепителя.
Панель управления
Схемы подключения
Схема подключения с автоматическим выключателем с
независимым расцепителем в 3-х фазной сети.
Реле измеряет ток в нейтральном проводе с помощью
выносного трансформатора тока. При возникновении
короткого замыкания в линии, ток в нейтральном проводе
превышает установленное значение и через время
задержки, выставленное регулировкой Тс на лицевой
па н ел и , с р а ба т ы ва ет р ел е , к о н т а к т ы к ото р о г о
переключаются в положение 11-12. При этом замыкается
цепь питания катушки независимого расцепителя,
отключающего нагрузку от сети питания.
При восстановлении параметров тока, превышающих на 5
% от установленного порога срабатывания, реле через 5
секунд переключает контакты в исходное положение
10-11. Цепь питания катушки независимого расцепителя
разрывается и нагрузка подключается к сети питания.
Принцип работы
Реле тока
PR-611-02
Технические характеристики
Напряжение питания, В 230 AC
Максимальный коммутируемый ток, А 10 АС-1
Максимальный ток катушки контактора, А 2 AC-15
Контакт 1NO/NC
Степень защиты IP20
Масса, кг 0,062
2
Подключение винтовые зажимы 2,5 мм
Задержка отключения (регулируемая), с 0,1...10
Задержка повторного включения при снижении
Погрешность измерения тока, % 5
Потребляемая мощность, Вт не более 1
тока на 5 % от установленного значения, с 5
Момент затяжки винтового соединения, Нм 0,4
Габариты, мм 18х90х65
Диапазон контролируемых токов, А 90-180
Дискретность установки тока, А
грубо (переключателем) х10 9...17
точно (потенциометром) 0...10
Диапазон рабочих температур, °С -25÷50
Монтаж на DIN-рейке 35 мм
Код ETIM EC001440
Артикул EA03.004.004
Руководство по эксплуатации...................................... 1 шт.
Реле тока PR-611-02..................................................... 1 шт.
Упаковка......................................................................... 1 шт.
Комплект поставки
Трансформатор тока..................................................... 1 шт.
1
2
3
4
5
6
7
8
9
10
11
12
L N
к нагрузке
ТТ
In
1
2
3
4
5
6
7
8
9
10
11
12
L1 L1
L2
L3
N
N
PH
Qf1
к нагрузке
ТТ
In
Руководство по эксплуатации
ТУ BY 590618749.027-2017
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
9
10
11
12
13
14
15
16
17
T
0
1
2
3
4
6
7
8
9
10
Ix10[A]
Индикатор питания
Индикатор тока
Установка тока точно
Установка тока грубо
0,1
5
10
Задержка времени откл.
