Назначение
Реле тока ЕРР-620 применяется в системах релейной
з а щ и т ы и а втомат и к и в к а ч е с т в е у с т р о й с т в а ,
реагирующего на отклонение силы переменного тока в
контролируемой цепи от установленного значения.

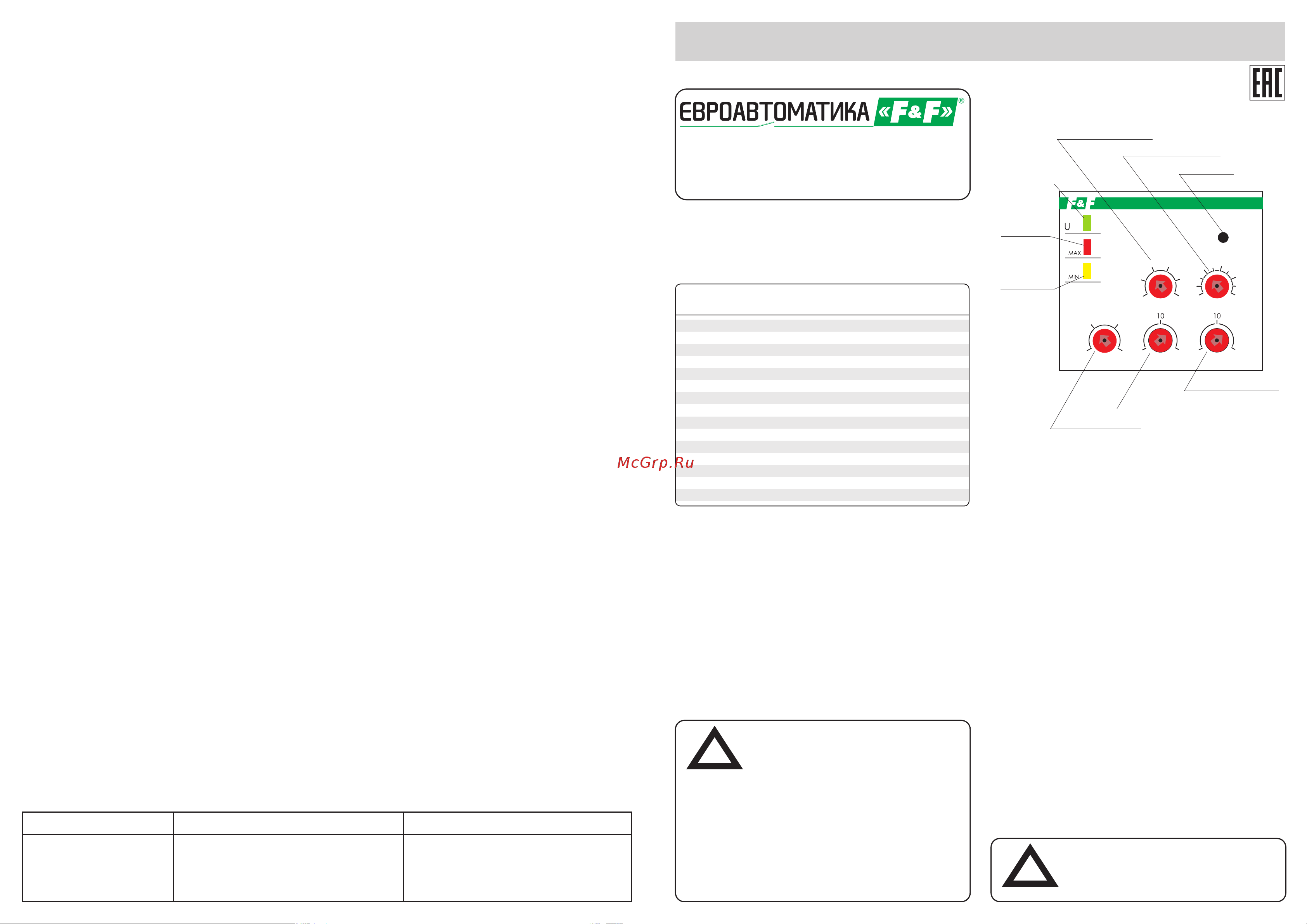

Панель управления
Принцип действия
Включение реле сигнализируется свечением зеленого
индикатора U. Потенциометром на лицевой панели
устанавливается значение силы тока, при превышении
которого замыкаются контакты реле 11-12. При снижении
величины тока ниже установленного замыкаются контакты
реле 11-10.
При превышении установленного порога силы тока
загорается красный индикатор.
Изделие следует подключать к однофазной
сети согласно существующим нормам
электробезопасности. Правила подключения
описаны в данном руководстве. Работы,
связанные с установкой, подключением и
регулировкой должны проводиться квалифицированым
специалистом после ознакомления с инструкцией по
эксплуатации и функциями устройства. Перед началом
установки следует убедиться в отсутствии напряжения на
подключаемых проводах. Самовольное вскрытие корпуса
влечет за собой утрату права на гарантийное обслуживание
изделия, а также может стать причиной поражения
электрическим током. Изделие должно использоваться
по его прямому назначению. По вопросам монтажа и работы
устройства обращаться в службу технической поддержки.
!
ВНИМАНИЕ
При контроле тока более 5 А диапазон
контролируемых токов зависит от типа
применяемого трансформатора.
!
ВНИМАНИЕ
Комплект поставки
Реле тока...............................................................................1
Руководство по эксплуатации.............................................1
Упаковка............................................................................1
ВНИМАНИЕ!
Перед подключением изделия к электрической сети (в
случае его хранения или транспортировки при низких
температ урах), для исключения повреждений,
выз ванн ых конденсац ией вл аги, н еобходи мо
выдержать изделие в теплом помещении не менее 2-х
часов.
Технические характеристики
Напряжение питания, В 24-264 АС/DC
Макс. коммутируемый ток, А <16
Контакт 2NO/NC (2 переключающих)
Сила тока измеряемой цепи, А <5
Диапазон контролируемых токов, А
Imin 0,02-1
Imax 0,5-5
Гестерезис, % 10
Задержка отключения (регулируемая) Т1 и Т2, с 0-20
Задержка повторного включения 0,5
Потребляемая мощность, Вт 0,4
Диапазон рабочих температур, °С -25÷50
Подключение винтовые зажимы 2,5 мм²
Габариты три модуля (52,5 мм)
Монтаж на DIN-рейке 35 мм
Руководство по эксплуатации
Реле тока
ТУ BY 590618749.020-2013
EPP-620
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
0 20
T1[s]
0 20
T2[s]
A
B
C
D
0,02
0,2
0,4
0,6
0,8
1,0
0,5
1
2
3
4
5
RESET
I
I
Imax[A]
Imin[A]
FUNC
EPP-620
установка нижнего порога
отключения
установка верхнего порога
отключения
кнопка сброса
индикация
питания
ток больше
установленного
ток меньше
установленного
переключатель функций
работы
задержка времени для R1
задержка времени для R2
Штамп ОТК
Дата продажиДата выпуска
