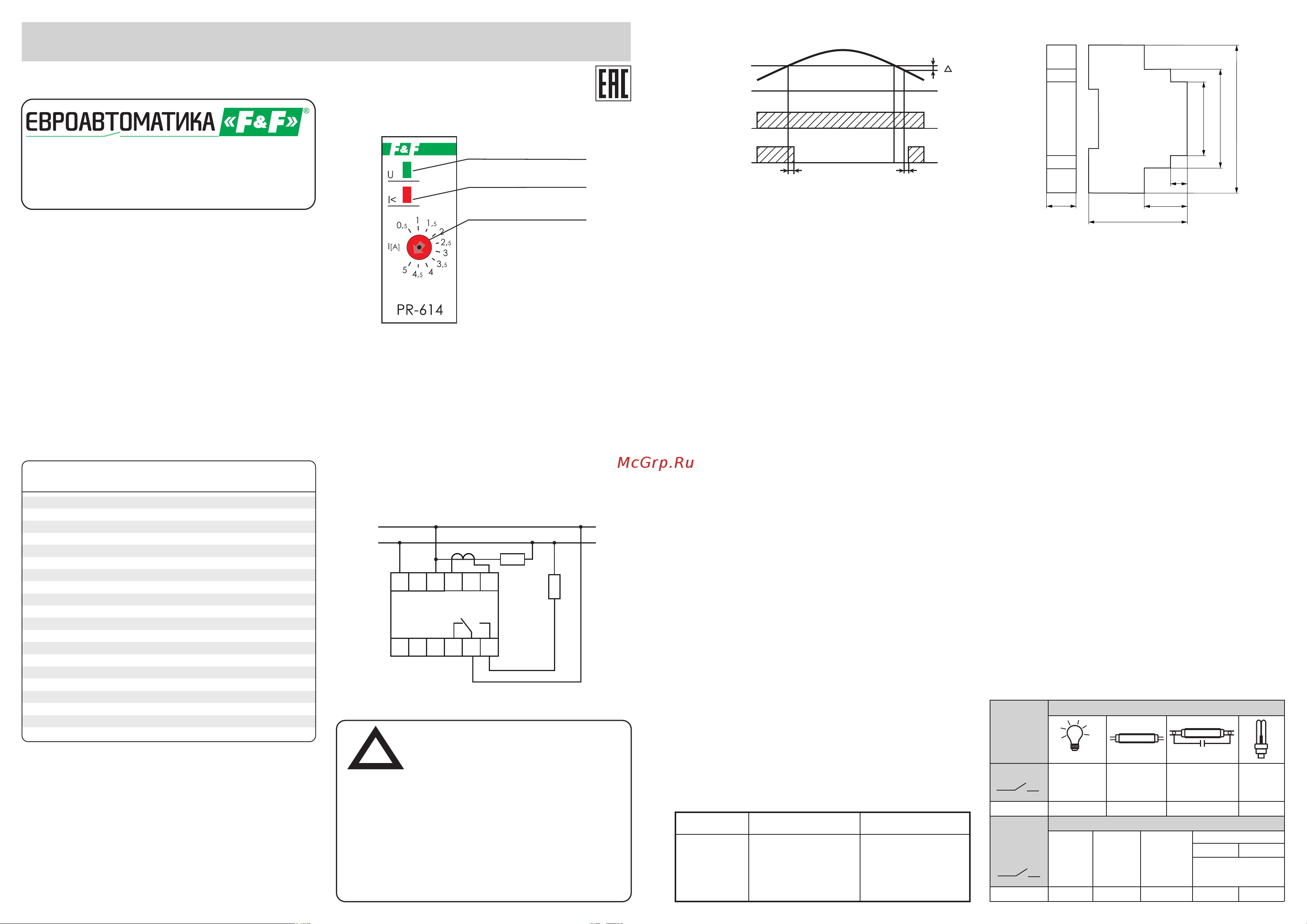

ТУ BY 590618749.020-2013
Назначение
Реле тока PR-614 предназначено для отключения
неприоритетных цепей при превышении допустимой
величины потребления электроэнергии. Применяются в
случае, когда к сети подключены как минимум два
пот р ебителя эл е к троэнергии, к оторые р а б отают
независимо друг от друга, а их одновременная работа при
пол н ой н а гр уз к е пр и в од и т к отк л юче н и ю ц еп и
(предохранитель, автомат и т.п.) или кратковременному
потреблению мощности, превышающей лимит. Реле
отключает неприоритетную цепь, а потребители
приоритетной цепи остаются подключенными к питающей
сети. Возможно использование реле в схемах защиты по
току и от короткого замыкания в нагрузке. Реле работает с
внешним трансформатором тока, вход которого включен в
приоритетную цепь, выход - к измерительным зажимам
реле. Диапазон измеряемого тока зависит от типа
применяемого трансформатора.
Панель управления
Подключение
1. Подключить питание к зажимам 1 (ноль) и 3 (фаза).
2. Трансформатор тока подключить к зажимам 4 и 6.
3. Цепь питания приоритетного потребителя подключить к
фазному и нулевому проводу, пропустив фазный провод
сквозь отверстие трансформатора тока.
3. Цепь питания неприоритетного потребителя подключить
к зажиму 12 и нулевому проводу, зажим 11 соединить с
фазой.
Реле можно применять и в трехфазной сети. В случае
симметричных потребителей достаточно подключить одно
реле к любой фазе, для несимметричных требуется
использование трех реле PR-614.
Схема подключения
Rп - приоритетная нагрузка
Rн - неприоритетная нагрузка
Реле тока
PR-614
Руководство по эксплуатации
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Изделие следует подключать к однофазной
сети согласно существующим нормам
электробезопасности. Правила подключения
описаны в данном руководстве. Работы,
связанные с установкой, подключением и
регулировкой должны проводиться квалифицированым
специалистом после ознакомления с инструкцией по
эксплуатации и функциями устройства. Перед началом
установки следует убедиться в отсутствии напряжения на
подключаемых проводах. Самовольное вскрытие корпуса
влечет за собой утрату права на гарантийное обслуживание
изделия, а также может стать причиной поражения
электрическим током. Изделие должно использоваться
по его прямому назначению. По вопросам монтажа и работы
устройства обращаться в службу технической поддержки.
!
ВНИМАНИЕ
Комплект поставки
Реле тока...............................................................................1
Руководство по эксплуатации.............................................1
Упаковка............................................................................1
ВНИМАНИЕ!
Перед подключением изделия к электрической сети (в
случае его хранения или транспортировки при низких
температурах), для исключения повреждений,
вызванных конд е н с ацией вл аги, н е о бходимо
выдержать изделие в теплом помещении не менее 2-х
часов.
Технические характеристики
Напряжение питания, В/Гц 230/50
Максимальная мощность нагрузки см. табл. 1
Контакт 1NO/NC (1 переключающий)
Максимальный ток, А:
приоритетной цепи в зависимости от
внеш. трансформатора тока
неприоритетной цепи 15 АС1
Максимальный ток катушки контактора, А 3
Диапазон регулировки тока приоритетной цепи, при
котором отключается неприоритетная цепь, А 2-15
Задержка выключения неприоритетной цепи, с 0,1
Задержка включения неприоритетной цепи, с 0,2
Диапазон рабочих температур, °С -25÷50
Степень защиты IP20
5
Коммутационная износостойкость >10 циклов
Потребляемая мощность, Вт 0,8
2
Подключение винтовые зажимы 2,5 мм
Габариты, мм 18х90х65
Тип корпуса 1S
Монтаж на DIN-рейке 35 мм
Регулятор
ограничиваемого тока
Индикатор питания
Индикатор тока
1
3
2
4
5
6
7
8
9
10
11
12
N
L
Rн
Rп
Диаграмма работы
ВНИМАНИЕ!
Моргание красного светодиода с периодом в 9 секунд
означает, что ток отсутствует либо ток протекающий
через изделие не превышает установленных
значений. После превышения установленного
значения, красный светодиод горит постоянно.
Условия эксплуатации:
Климатическое исполнение УХЛ4, диапазон рабочих
температур от -25 до +50 °С, относительная влажность
воздуха до 80 % при 25 °С. Рабочее положение в
пространстве – произвольное. Высота над уровнем моря
до 2000 м. Окружающая среда – взрывобезопасная, не
содержащая пыли в количестве, нарушающем работу
реле, а также агрессивных газов и паров в концентрациях,
разрушающих металлы и изоляцию.
По устойчивости к перенапряжениям и электромагнитным
помехам устройство соответствует ГОСТ IEC 60730-1.
У с л о в и я т р а н с п о р т и р о в к и и
хранения:
Транспортировка изделия может осуществляться любым
ви д ом за к ры того тра нс п орта , о бес п ечива ю щи м
сохранение упакованных изделий от механических
воздействий и воздействий атмосферных осадков.
Хранение изделия должно осуществляться в упаковке
производителя в закрытых помещениях с естественной
вентиляцией при температуре окружающего воздуха от
-50 °С до +50 °С и относительной влажности не более 80 %
при температуре +25 °С.
Обслуживание:
При техническом обслуживании изделия необходимо
соблюдать «Правила техники безопасности и технической
эксплуатации электроустановок потребителей». При
обнаружении видимых внешних повреждений корпуса
изделия дальнейшая его эксплуатация запрещена.
Г а р а н т и й н о е о б с л у ж и в а н и е п р о и з в о д и т с я
п р о и з в о д и т е л е м и зд е л и я . П о с л е г а р а н т и й н о е
обслуживание изделия выполняется производителем по
действующим тарифам. Перед отправкой на ремонт
изделие должно быть упаковано в заводскую или другую
упаковку, исключающую механические повреждения.
Свидетельство о приемке:
Изделие изготовлено и принято в соответствии с
требованиями ТУ BY 590618749.020-2013, действующей
технической документации и признано годным для
эксплуатации
Драгоценные металлы отсутствуют
I
0,2 с
0,1 с
U
контакт 11–12
In
Размеры корпуса
Требование безопасности:
Эк сплуатация изделия должна осуществляться в
с о от в етст ви и с тр еб о ва ни ям и, и зл ож ен ны м и в
руководстве по эксплуатации. Перед установкой
н е о бх о д и м о у бе д и т ь с я в о т с у тс т в и и в н е ш н и х
повреждений устройства. Изделие, имеющее внешние
м ех а н и ч е с ки е п о в р е ж д е н и я , э к с п л уа т ир о в а т ь
запрещается. Не устанавливайте реле без защиты в
местах, где возможно попадание воды или солнечных
лучей. Изделие должно устанавливаться и обслуживаться
квалифицированным персоналом. При подключении
изделия необходимо следовать схеме подключения.
Гарантийные обязательства:
Гарантийный срок эксплуатации изделия – 24 месяца с
даты продажи. Срок службы – 10 лет. При отсутствии даты
продажи га р а нтийны й сро к исчисл я ется с д аты
изготовления. СООО «Евроавтоматика ФиФ» гарантирует
ремонт или замену вышедшего из строя изделия при
со блюдении пра в ил эксп л уата ции и отс у тстви и
механических повреждений.
В гарантийный ремонт не принимаются:
- изделия, предъявленные без паспорта предприятия;
изделия, бывшие в негарантийном ремонте;
- изделия, имеющие повреждения механического
характера;
- изделия, имеющие повреждения голографической
наклейки.
Предприятие изготовитель оставляет за собой право
вносить конструктивные изменения в изделия без
уведомления потребителя с целью улучшения их качества
и не влияющие на технические характеристики и работу
изделия.
Условия реализации и утилизации:
Изделия реализуются через дилерскую сеть предприятия.
Утилизировать как электронную технику.
65
30
15
18
90
22
17
Мощность нагрузки
Таблица 1
Ток
контактов
реле
Категория применения
DC-1АC-15АC-3
Накаливания,
галогенные,
электронагре-
ватели
Люминис-
центные
Люминисцентные
скомпенсирован-
ные
ЭСЛ, LED
лампы с
ЭПРА
Элекро-
двигатели
Катушки
контакторов
Безиндуктивная
нагрузка постоян-
ного тока
0,35А
750VA
2000W
1000W 750W 500W
0,9kW
16A
16А
24V
230V
4000VA
АC-1
Активная
нагрузка
7мкФ
16A
Штамп ОТК
Дата продажи
Дата выпуска
