Условия эксплуатации:
Климатическое исполнение УХЛ4, диапазон рабочих
температур от -25 до +50 °С, относительная влажность
воздуха до 80 % при 25 °С. Рабочее положение в
пространстве – произвольное. Высота над уровнем моря
до 2000 м. Окружающая среда – взрывобезопасная, не
содержащая пыли в количестве, нарушающем работу
реле, а также агрессивных газов и паров в концентрациях,
разрушающих металлы и изоляцию.
По устойчивости к перенапряжениям и электромагнитным
помехам устройство соответствует ГОСТ IEC 60730-1.
Условия реализации и утилизации:
Изделия реализуются через дилерскую сеть предприятия.
Утилизировать как электронную технику.
Условия транспортировки и
хранения:
Транспортировка изделия может осуществляться любым
видом закрытого транспорта, обе с печивающим
сохранение упакованных изделий от механических
воздействий и воздействий атмосферных осадков.
Хранение изделия должно осуществляться в упаковке
производителя в закрытых помещениях с естественной
вентиляцией при температуре окружающего воздуха от
-50 °С до +50 °С и относительной влажности не более 80 %
при температуре +25 °С.
Требование безопасности:
Эксплуатация изделия должна осуществляться в
соответствии с требованиями, изл оженными в
руководстве по эксплуатации. Перед установкой
не о бход им о у бед ить ся в от с утс т вии вне шни х
повреждений устройства. Изделие, имеющее внешние
м е ха н и ч ес к ие п ов ре ж д е ни я , э к сп л уат и ро ва ть
запрещается. Не устанавливайте реле без защиты в
местах, где возможно попадание воды или солнечных
лучей. Изделие должно устанавливаться и обслуживаться
квалифицированным персоналом. При подключении
изделия необходимо следовать схеме подключения.
Гарантийные обязательства:
Гарантийный срок эксплуатации изделия – 24 месяца с
даты продажи. Срок службы – 10 лет. При отсутствии даты
продажи гарантийный срок исчисляется с даты
изготовления. СООО «Евроавтоматика ФиФ» гарантирует
ремонт или замену вышедшего из строя изделия при
соблюдении правил эксплуатации и отсутствии
механических повреждений.
В гарантийный ремонт не принимаются:
- изделия, предъявленные без паспорта предприятия;
изделия, бывшие в негарантийном ремонте;
- изделия, имеющие повреждения механического
характера;
- изделия, имеющие повреждения голографической
наклейки.
Предприятие изготовитель оставляет за собой право
вносить конструктивные изменения в изделия без
уведомления потребителя с целью улучшения их качества
и не влияющие на технические характеристики и работу
изделия.
Обслуживание:
При техническом обслуживании изделия необходимо
соблюдать «Правила техники безопасности и технической
эксплуатации электроустановок потребителей». При
обнаружении видимых внешних повреждений корпуса
изделия дальнейшая его эксплуатация запрещена.
Г а р а н т и й н о е о б с л у ж и в а н и е п р о и з в о д и т с я
п р ои з в од и те л е м и зд е л и я . П о с л е га р а н т ий н о е
обслуживание изделия выполняется производителем по
действующим тарифам. Перед отправкой на ремонт
изделие должно быть упаковано в заводскую или другую
упаковку, исключающую механические повреждения.
Свидетельство о приемке
Изделие изготовлено и принято в соответствии с
требованиями ТУ BY 590618749.020-2013, действующей
технической документации и признано годным для
эксплуатации.
Драгоценные металлы отсутствуют

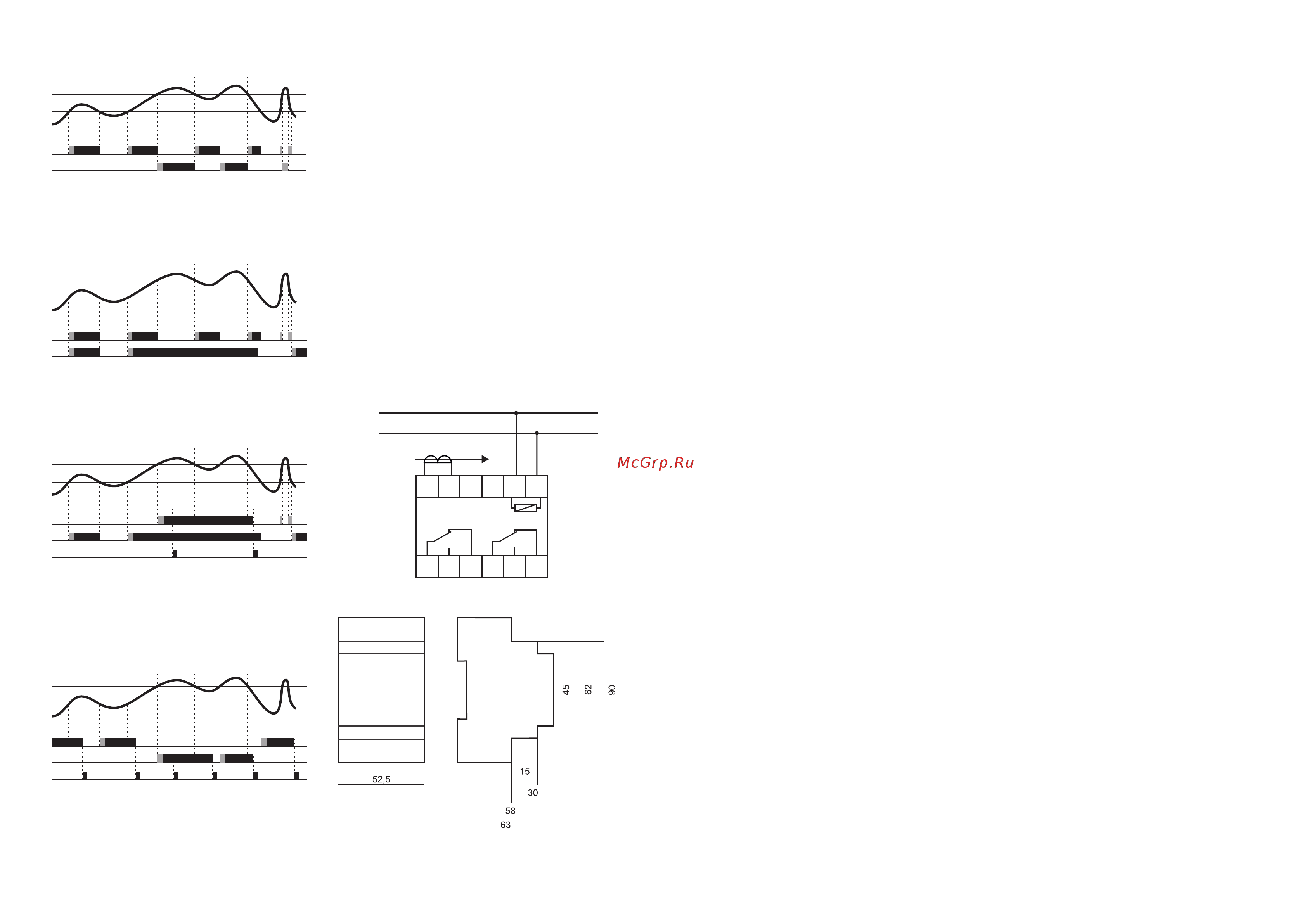

Рабочие функции
А
После превышения значения Imin контакт R1 замкнут.
После превышения значения Imax замыкается контакт R2, а
R1 размыкается.
B
После превышения значения Imin контакты R1 и R2
замкнуты. После превышения значения Imax размыкается
контакт R1, а R2 остается замкнутым.
C
После превышения значения Imin контакт R2 замкнут.
После превышения значения Imax замыкается контакт R1.
Контакт R1 блокируется до нажатия кнопки RESET. При
значении превышающем Imax контакт R1 не реагирует на
RESET.
D
Данный режим предусматривает блокировку контактов
реле до тех пор, пока реле не будет сброшено
принудительно кнопкой RESET.
Реле R1 срабатывает при включении устройства, а так же в
случае, если ток меньше значения Imin.
Реле R2 срабатывает при превышении тока выше Imax.
Сброс реле R1 возможен лишь в случае I>Imin.
Сброс реле R2 возможен, только при I<Imax.
Imin
Imax
R2
R1
Imin
Imax
R2
R1
Imin
Imax
R2
RESET
R1
Imin
Imax
R2
RESET
R1
Монтаж
1. Выключить питание.
2. Установить реле на шине в распределительном щите.
3. Питание реле подключить к контактам 5-6, согласно
обозначений.
4. К зажимам 1-2 подключить вторичную обмотку
трансформатора тока.
5. На шкале тока реле установить рабочую функцию, порог
отключения и время задержки отключения.
Принцип действия
Реле предназначено для совместной работы с
трансформатором тока с вторичным током 5 А. Первичная
обмотка трансформатора включена в цепь измеряемого
тока, а вторичная - к зажимам измерения реле. Реле
работает в одной из четырех рабочих функций. Выбор
функции осуществляется через установку стрелки
потенциометра FUNC на значение одной из функций (A, B,
C или D). Потенциометрами Imin и Imax выставляются
соответственно нижний и верхний порог срабатывания.
Потенциометрами Т1 и Т2 устанавливают задержку
времени срабатывания реле R1 и R2, соответственно.
Работа выходных реле выбирается переключателем
функций. Замыкание контактов сигнализируется
свечением соответствующего индикатора Imin и Imax.
Замык ание к онтактов происходит с задержкой
установленной потенциометрами Т1 (для контакта R1) и
Т2 (для контакта R2.)
Схема подключения
Размеры корпуса
1
3
2
8
4
5
6
7
9
10
11
12
L
N
Iн
ТТ
