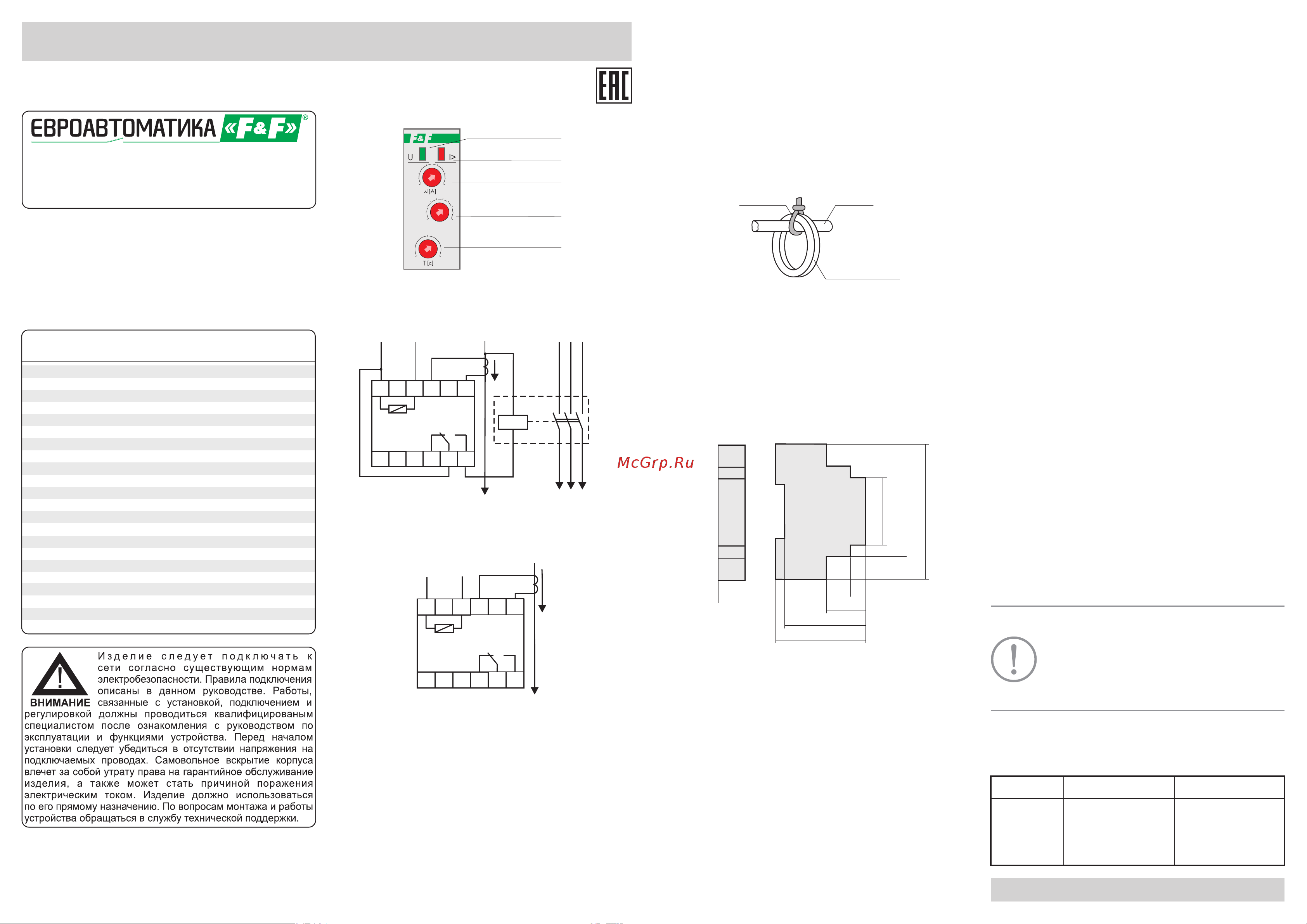

Назначение
Реле тока PR-611-03 предназначено для защиты
трансформаторных подстанций и линий электропередач
напряжением 0,4 кВ от коротких замыканий. Может
применяться в системах релейной защиты и автоматики в
качестве устройства, реагирующего на отклонение силы
п е р е м е н н о г о т о к а в к он тр ол и р у е м о й ц е п и о т
установленного значения.
При восстановлении параметров тока, превышающих на
5 % от установленного порога срабатывания, реле через 5
секунд переключает контакты в исходное положение
10-11. Цепь питания катушки независимого расцепителя
разрывается и нагрузка подключается к сети питания.
Реле измеряет ток в нейтральном проводе с помощью
выносного трансформатора тока. При возникновении
короткого замыкания в линии, ток в нейтральном проводе
превышает установленное значение и через время
задержки, выставленное регулировкой Тс на лицевой
па н ели , с ра бат ы в а ет р еле , к о нт а кт ы к от о р ого
переключаются в положение 11-12. При этом замыкается
цепь питания катушки независимого расцепителя,
отключающего нагрузку от сети питания.
Принцип работы
Схема подключения без расцепителя.
Схемы подключения
Схема подключения с автоматическим выключателем с
независимым расцепителем в 3-х фазной сети.
Панель управления
QF1 – автоматический выключатель с
независимым выключателем.
Реле тока
PR-611-03
Технические характеристики
грубо (переключателем) х10 18...34
Погрешность измерения тока, % 5
Дискретность установки тока, А
Напряжение питания, В 230 AC
Максимальный коммутируемый ток, А 10 АС-1
Максимальный ток катушки контактора, А 2 АС-15
Контакт 1NO/NC
Диапазон контролируемых токов, А 180-360
Потребляемая мощность, Вт не более 1
Монтаж на DIN-рейке 35 мм
точно (потенциометром) 0...20
Момент затяжки винтового соединения, Нм 0,4
Масса, кг 0,062
Габариты, мм 18х90х65
Артикул EA03.004.015
Степень защиты IP20
Код ETIM EC001440
тока на 5 % от установленного значения, с 5
Диапазон рабочих температур, °С -25÷50
Задержка отключения (регулируемая), с 0,1...10
2
Подключение винтовые зажимы 2,5 мм
Задержка повторного включения при снижении
Комплект поставки
Реле тока PR-611-03...................................................... 1 шт.
Руководство по эксплуатации...................................... 1 шт.
Упаковка......................................................................... 1 шт.
Трансформатор тока..................................................... 1 шт.
1
2
3
4
5
6
7
8
9
10
11
12
L N
к нагрузке
ТТ
In
1
2
3
4
5
6
7
8
9
10
11
12
L1 L1
L2
L3
N
N
PH
Qf1
к нагрузке
ТТ
In
Руководство по эксплуатации
ТУ BY 590618749.027-2017
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
18
20
22
24
26
28
30
32
34
T
0
2
4
6
8
12
14
16
18
10
Ix10[A]
Индикатор питания
Индикатор тока
Установка тока точно
Установка тока грубо
0,1
5
10
Задержка времени откл.
20
Перед отправкой на ремонт, изделие должно быть упаковано в
заводскую или другую упаковку, исключающую механические
повреждения.
Условия эксплуатации
По устойчивости к перенапряжениям и электромагнитным помехам
устройство соответствует ГОСТ IEC 60730-1.
Климатическое исполнение УХЛ4, диапазон рабочих температур от
-25...+50 °С, относительная влажность воздуха до 80 % при 25 °С.
Рабочее положение в пространстве – произвольное. Высота над
уровнем моря до 2000 м. Окружающая среда – взрывобезопасная,
не содержащая пыли в количестве, нарушающем работу изделие, а
также агрессивных газов и паров в концентрациях, разрушающих
металлы и изоляцию.
При техническом обслуживании изделия необходимо соблюдать
«Правила техники безопасности и технической эксплуатации
электроустановок потребителей».
Обслуживание
При обнаружении видимых внешних повреждений корпуса изделия
дальнейшая его эксплуатация запрещена.
Гарантийное обслуживание выполняется производителем изделия.
По сл ега р а н ти йн ое о бс лу ж ив ан ие и зд елия вы пол ня етс я
производителем по действующим тарифам.
Подключение
- к клеммам 4 и 6 подключить внешний трансформатор тока;
- про вод п ита ния н агру зки п роп уст ить ч ерез отве рс тие
трансформатора тока, закрепить стяжкой (см. рисунок);
Проверить работоспособность изделия установив переключатель
« » в положение «Т» – тест. Нагрузка должна отключиться Ix10[A]
(замкнутся контакты 11-12 на лицевой панели загорается красный
светодиод I>).
Установить ток срабатывания реле, например 196 А:
- переключателем тока со шкалой « » установить значение 16 А;∆I[A]
Установленный ток будет 18х10+16=196.
- потенциометром Т (с) установить требуемую задержку
отключения.
- переключателем тока со шкалой « » установить значение 18;Ix10[A]
- включить питание.
- подключить фазу L к клемме 1 и нейтраль N к клемме 3;
1. Зеленый светодиод U горит, красный светодиод I> не горит – реле
включено в сеть питания, ток в нагрузке меньше установленного
порога, замкнуты клеммы реле 10-11.
3. Зеленый светодиод U горит, красный светодиод I> горит – ток в
нагрузке больше установленного порога, нагрузка отключена,
замкнуты клеммы реле 12-11.
Размеры корпуса
Cигнализация режимов работы
2. Зеленый светодиод U горит, красный светодиод I> моргает с
периодом 1 с – ток в нагрузке больше установленного порога, идет
отсчет времени задержки отключения нагрузки, замкнуты клеммы
реле 10-11.
Стяжка
Провод
Трансформатор
тока
Не устанавливайте изделие без защиты в местах где возможно
попадания воды или солнечных лучей.
- изделия, предъявленные без паспорта предприятия;
Эксплуатация изделия должна осуществляться в соответствии с
требованиями, изложенными в руководстве по эксплуатации.
СООО «Евроавтоматика ФиФ» гарантирует ремонт или замену
вышедшего из строя изделия при соблюдении правил эксплуатации
и отсутствии механических повреждений.
В гарантийный ремонт не принимаются:
Изделие, имеющее вне шние механические п овреждения,
эксплуатировать запрещено.
- изделия, бывшие в негарантийном ремонте;
-изделия, имеющие повреждения механического характера;
Требование безопасности
Гарантийные обязательства
И з д е л и е д о л ж н о у с т а н а в л и в а т ь с я и о б с л у ж и в а т ь с я
квалифицированным персоналом.
Гарантийный срок эксплуатации изделия – 24 месяца с даты
продажи.
Перед установкой необходимо убедиться в отсутствии внешних
повреждений устройства.
При подключен ии изделия не обходимо сл едовать с хеме
подключения.
Срок службы – 10 лет.
При отсутствии даты продажи гарантийный срок исчисляется с даты
изготовления
-изделия, имеющие повреждения голографической наклейки.
Предприятие изготовитель оставляет за собой право вносить
конструктивные изменения, без уведомления потребителя, с целью
улучшения качества и не влияющие на технические характеристики
и работу изделия.
Изделия реализуются через дилерскую сеть предприятия.
Условия транспортировки и хранения
Транспортировка изделия может осуществляться любым видом
закрытого транспорта, обеспечивающим сохранение упакованных
изделий от механических воздействий и воздействий атмосферных
осадков. Хранение изделия должно осуществляться в упаковке
производителя в закрытых помещениях с естественной вентиляцией
при температуре окружающего воздуха от минус 50° до плюс 50 °С и
относительной влажности не более 80 % при температуре +25 °С.
Утилизировать как электронную технику.
Условия реализации и утилизации
18
65
60
31,5
16,5
45
67
90
Свидетельство о приемке
Реле тока PR-611-03 изготовлено и принято в соответствии с
требо вания ми ТУ BY 5906 1874 9.027 -201 7, дейс твующей
технической документации и признано годным для эксплуатации.
Штамп ОТК
Дата продажи
Дата выпуска
Драгоценные металлы отсутствуют!
В с оответствии с за коном об исп ользованном
оборудовании, бытовой электротехнический мусор
можно передать бесплатно и в любом количестве в
специальный пункт приема. Электронный мусор,
выброшенный на свалку или оставленный на лоне
природы, создает угрозу для окружающей среды и
здоровья человека.
Не выбрасывать данное устройство вместе с
другими отходами!
