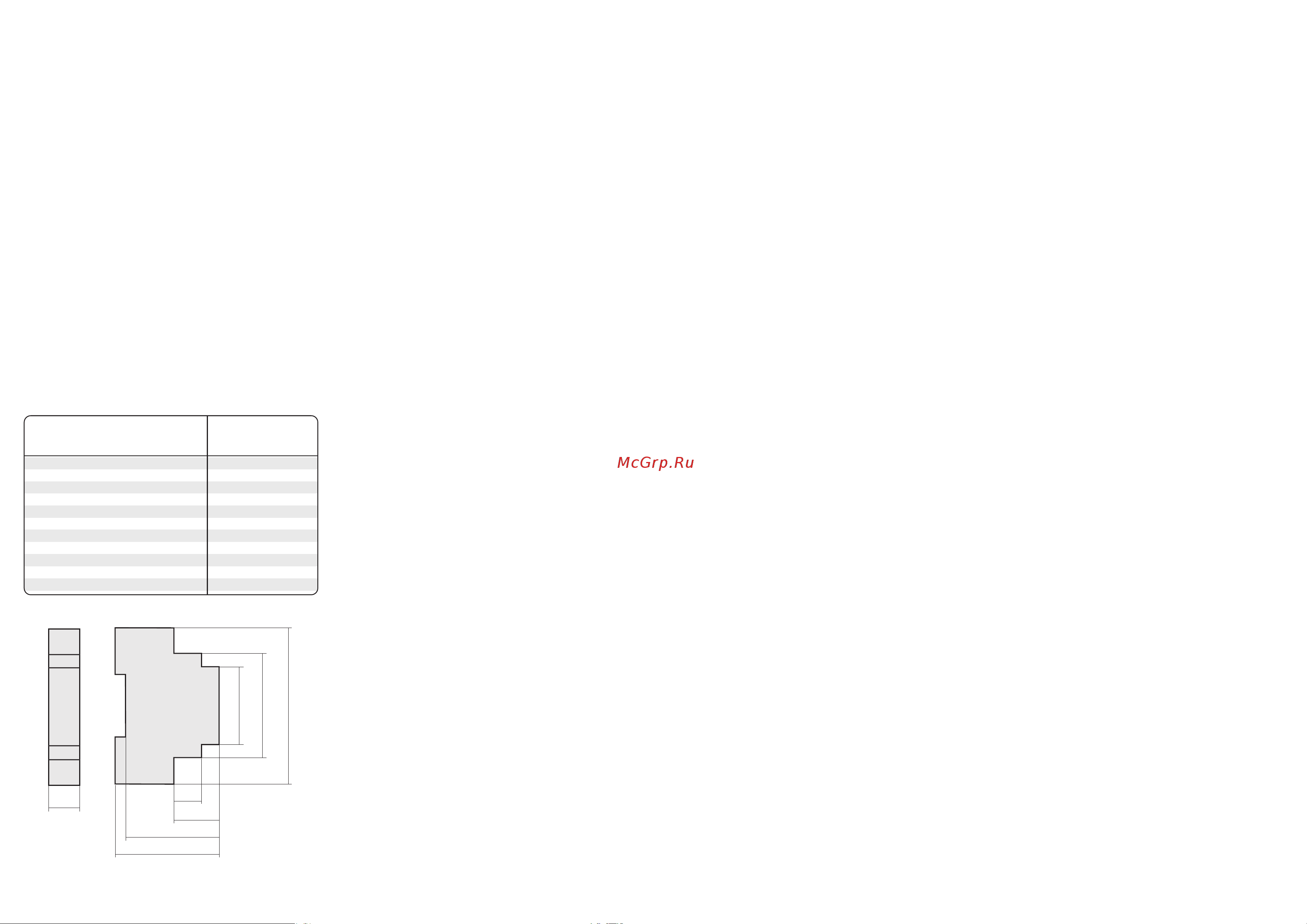

Размеры корпуса
6 -время задержки повторного включения в минутах (для
стандартного исполнения - 10 секунд – не указывается).
Реле для защиты электродвигателей холодильного и
компрессорного оборудования выпускается с временем
задержки повторного включения 6 минут (по рекомендации
предприятий-изготовителей).
Например, при двухкратной перегрузке отключение
произойдет за 12 секунд при установке поенциомерта в
средней части шкалы. В крайних положениях отключение
произойдет за 2,5 и 25 секунд. При пятикратной перегрузке
(потенциометр установлен в средней части шкалы),
двигатель отключиться за 1,8 секунды(см. Табл.1).
Соответственно измениться время отключения при
установке потенциометра в крайних положениях шкалы, то
есть чем больше перегрузка, тем быстрее сработает
защита.
Таблица.1.
Принцип работы
Пример записи при заказе: PR-617-01-6
Если ток электродвигателя не превышает номинальный
(устанавливается потенциометром на передней панели),
контакты 11-12 замкнуты и на катушку контактора подано
напряжение. При увеличении тока сверх номинального
контакты 11-12 размыкаются и двигатель отключается.
Отключение происходит с задержкой времени, зависящей
от тока при перегрузке (токовременная характеристика).
Изменение характеристики производится потенциометром
на лицевой панели в пределах 2-25 секунд(значениешкалы
соответствует времени отключения при двухкратной
перегрузке (Iдв /Iном=2).
18
65
60
31,5
16,5
45
67
90
Отношение тока, потребляемого
двигателем (Iдв) к номинальному
значению (Iном),Iдв /Iном
Время задержки
отключения, Тзад
1,2
1,5
2,0
2,5
3,0
3,5
4,0
4,5
5,0
5,5
6,0
5 мин.
2 мин.
12 с
7,5 с
5 с
4 с
3 с
2,5 с
1,8 с
1,5 с
1,3 с
Утилизировать как электронную технику.
- изделия, предъявленные без паспорта предприятия;
- изделия, бывшие в негарантийном ремонте;
Гарантийный срок эксплуатации изделия – 24 месяца с
даты продажи.
Реле должн о ус т ан авл ив атьс я и о бсл уживать ся
квалифицированным персоналом.
Гарантийные обязательства
Срок службы – 10 лет.
При отсутствии даты продажи гарантийный срок
исчисляется с даты изготовления
СООО «Евроавтоматика ФиФ» гарантирует ремонт или
замену вышедшего из строя изделия при соблюдении
правил эксплуатации и отсутствии механических
повреждений.
При подключении реле необходимо следовать схеме
подключения.
В гарантийный ремонт не принимаются:
-изделия, имею щие поврежден и я механическ ого
характера;
-изделия, имеющие повреждения голографической
наклейки;
Предприятие изготовитель оставляет за собой право
вносить конструктивные изменения, без уведомления
потребителя, с целью улучшения качества и не влияющие
на технические характеристики и работу изделия.
Условия реализации и утилизации
Изделия реализуются через дилерскую сеть предприятия.
При обнаружении видимых внешних повреждений корпуса
изделия дальнейшая его эксплуатация запрещена.
Условия эксплуатации
Перед отправкой на ремонт, изделие должно быть
упаковано в заводскую или другую упаковку, исключающую
механические повреждения.
По устойчивости к перенапряжениям и электромагнитным
помехам устройство соответствует ГОСТ IEC 60730-1.
Требование безопасности
Эксплуатация изделия должна осуществляться в
соответствии с требованиями, изложенными в руководстве
по эксплуатации.
Перед установкой необходимо убедиться в отсутствии
внешних повреждений устройства.
Изделие, имеющее внешние механические повреждения,
эксплуатировать запрещено.
Не устанавливайте реле без защиты в местах где возможно
попадания воды или солнечных лучей.
Гарантийное обслуживание выполняется производителем
изделия. Послегарантийное обслуживание изделия
выполняется производителем по действующим тарифам.
Обслуживание
Климатическое исполнение УХЛ4, диапазон рабочих
температур от -25...+50 °С, относительная влажность
воздуха до 80% при 25°С. Рабочее пол ожение в
пространстве - произвольное. Высота над уровнем моря до
2000м. Окружающая среда – взрывобезопасная, не
содержащая пыли в количестве, нарушающем работу
реле, а также агрессивных газов и паров в концентрациях,
разрушающих металлы и изоляцию.
При техническом обслуживании изделия необходимо
соблюдать «Правила техники безопасности и технической
эксплуатации электроустановок потребителей».
Условия транспортировки и хранения
Транспортировка изделия может осуществляться любым
ви до м з ак рыт ого т ра нсп орта , о б ес печи ваю щим
сохранение упакованных изделий от механических
воздействий и воздействий атмосферных осадков.
Хранение изделия должно осуществляться в упаковке
производителя в закрытых помещениях с естественной
вентиляцией при температуре окружающего воздуха от
минус 50° до плюс 50°С и относительной влажности не
более 80 % при температуре +25°С.
