БЕСПЕРЕБОЙНОЕ ЭЛЕКТРОСНАБЖЕНИЕ
УСТРОЙСТВА УПРАВЛЕНИЯ РЕЗЕРВНЫМ ПИТАНИЕМ (АВР)
74
www.f.by www.tde-f.ru|

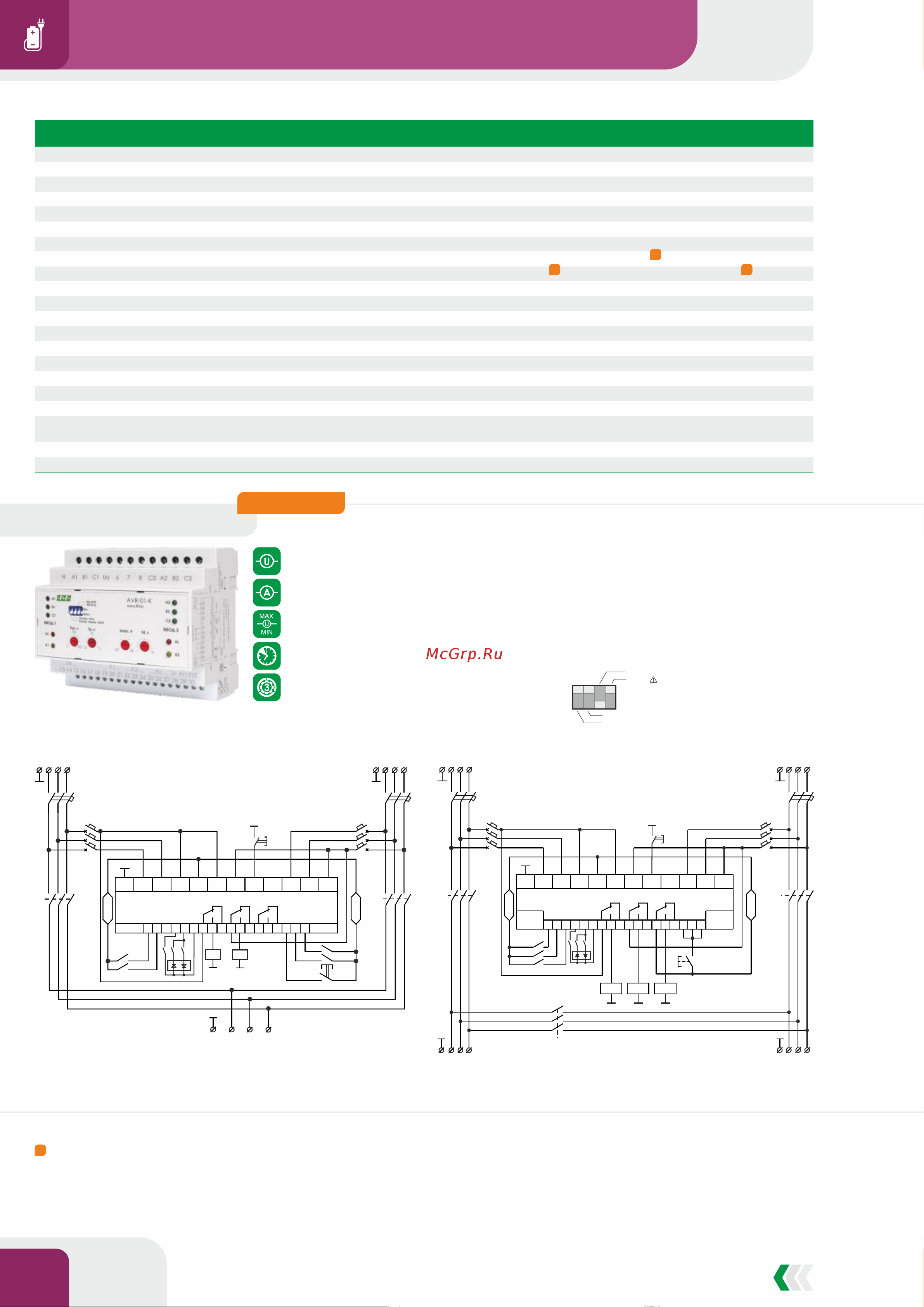

AVR-01-K, AVR-01-S
50÷300 В AC
Время переключения: нижний
порог 1-15 с, верхний 0,3 с
16 A AC-1
3 дополнительных режима
работы
Пороги переключений: регулир.
нижн. 150-210 В, верхн. 270 В
Нагрузка
N A1 B1
13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30
UK1
UK2
UK3
C1 Uo R C3 A2 B2
C2
6 7
NN
B
I
>
A1
А2А1
QS2QS1
QF4...QF6QF1...QF3
SA4.1
SA4.2
SB2
B2B1 C2C1
N A C
Ввод1 Ввод 2
КМ1
КМ2
КМ1.2
КМ1.1
КМ2.2
КМ2.1
Опер. ток
Опер. ток
SA1
SA2
SA3
A2
SB1
Pr1
Pr2
Схема подключения AVR-01-K (с контакторами) Схема подключения AVR-01-S (с контакторами)
SA1
SA2
SA3
A2
N
B
А2
QS2
B2 C2
N A C
N A1 B1 C1
N A1
A1
B1 C1 Uo R C3 A2 B2 C2
AVR-01-S
6 7
1
SB1
Ввод2Ввод1
Опер. ток
КМ1
КМ2
КМ3
SB2
КМ1.1
КМ2.1
КМ3.1
Нагрузка 2Нагрузка 1
Опер. ток
KM1.2
KM2.2
KM3.2
QS1
QF4...QF6QF1...QF3
13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30
I1>
I2>
I3>
UK1
UK2
UK3
BN A C
При повышении напряжения более 350 В для AVR-02 и 300 В для AVR-01 и снижении ниже 100 В происходит ускоренное отключение нагрузки за время не более 0,1 с.
ПАРАМЕТР
AVR-01-K, AVR-01-S
AVR-02, AVR-02-G
Номинальное напряжение, В:
- от контролируемых вводов
50÷300 AC
- от внешнего источника питания постоянного тока
-
+10-14
- от внешнего источника питания AC/DC (клемма 9)
85÷264
50÷264
Частота питающей сети, Гц
50±5
50±2
Максимальный коммутируемый ток (АС-1), А
16
8
Порог напряжения, В
- нижний
150-210
- верхний
270
230-300
Время отключения, с
- для нижнего порога
1-15
2-30
- для верхнего порога
0,3
0,3-10
Допустимая асимметрия напряжения, В
80
20-100
Время отключения по асимметрии, с
1-15
2-30
Время переключения с основного ввода на резервный, с
0,1-5
0,1-30
Время включения основного ввода при восстановлении напряжения
5 с - 10 мин.
1 - 250 с
Время запуска генератора, с
-
5-100
Время охлаждения генератора, с
-
10-200
Диапазон рабочих температур, °C
от -25 до +50 (УХЛ4); от -40 до +55
(УХЛ2) – под заказ
от -25 до +50
Габариты (ШхВхГ), мм
105х90х65
Тип корпуса (см. Приложение 1)
6S
1
1 1
1
ОБНОВЛЕННЫЕ
ДОПОЛНИТЕЛЬНЫЕ РЕЖИМЫ РАБОТЫ
1. Ускоренное отключение при обрыве фазы.
2. Без восстановления питания от основного ввода.
3. Восстановление без прекращения питания нагрузки.
Дополнительные режимы включаются переключателем на
лицевой панели изделия:
ВБПП
Без ВНР
Вкл.
Ускор. откл.
Контр. черед. фаз
Выкл.
