Свидетельство о приемке

Реле контроля уровня PZ-829 изготовлено и принято в соответствии с , требованиями ТУ BY 590618749.027-2017

действующей технической документации и признано годным для эксплуатации.

В соответствии с законом об использованном оборудовании, бытовой электротехнический мусор можно

передать бесплатно и в любом количестве в специальный пункт приема. Электронный мусор, выброшенный на

свалку или оставленный на лоне природы, создает угрозу для окружающей среды и здоровья человека.

Не выбрасывать данное устройство вместе с другими отходами!

Штамп ОТК

Дата продажи

Дата выпуска

кондуктометрический способ.

Принцип работы

Назначение

Принцип работы кондуктометрических датчиков основан на

том, ч то при дос т иже н ии жид кос т ью в емк ости

определенного уровня, рабочая жидкость замыкает

электрод зонда (MAX, MIN) с электродом зонда COM, в цепи

протекает электрический ток, приводя к срабатыванию реле.

Настройки чувствительности зондов под конкретный тип

жидкости осуществляется регулировкой входного

начальное состояние: 11-12 и 8-7 разомкнуты.

При подаче питания через 2 секунды реле входит в рабочий

режим, замыкаются контакты 11-12 (контакты 8-7

разомкнуты). Если уровень жидкости ниже зонда MIN,

контакты реле 11-12 замкнуты, насос включается и

происходит наполнение резервуара.

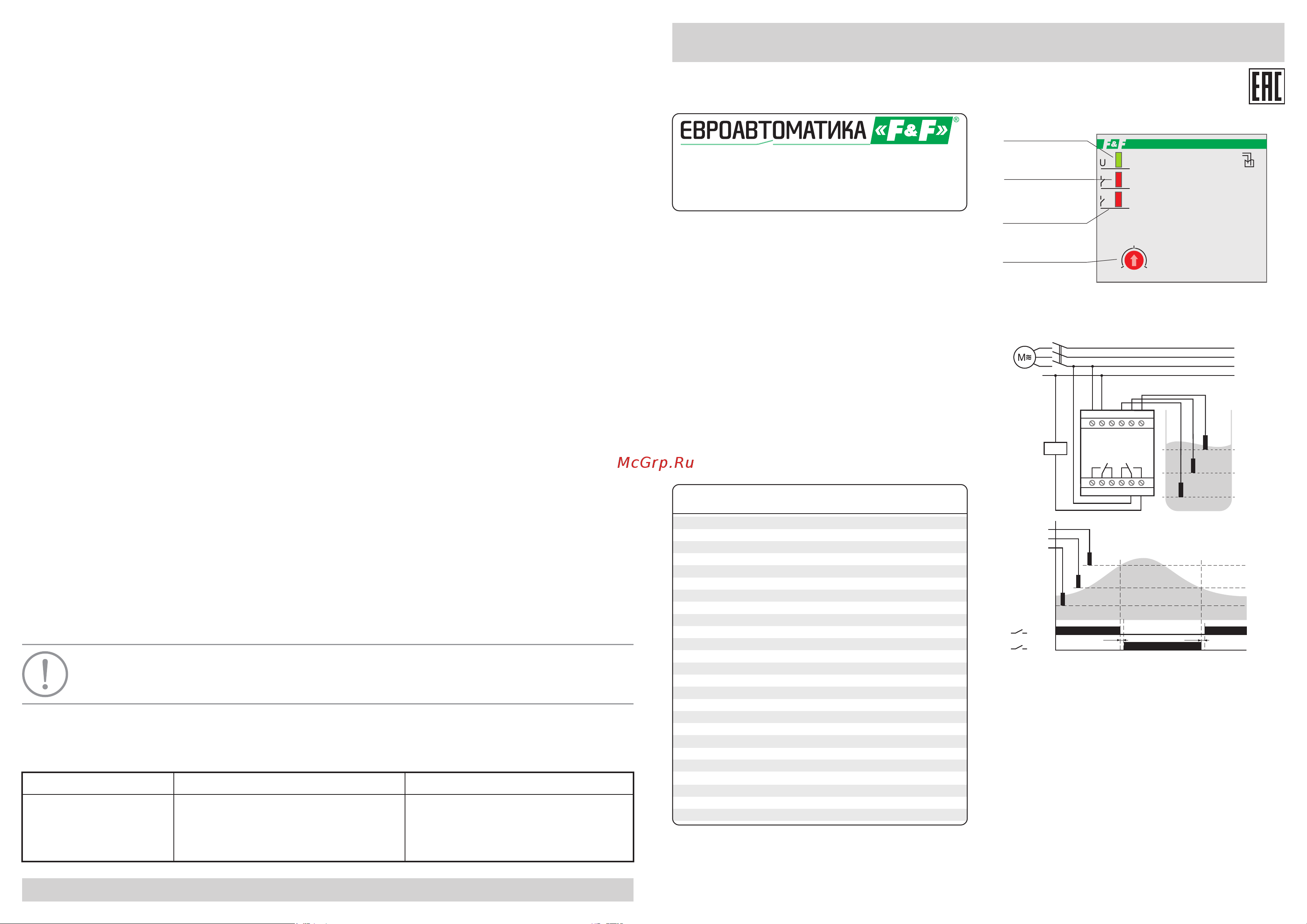

Схемы подключения

Режим наполнения

При достижении жидкостью уровня MAX контакты 11-12

размыкаются, 8-7 замыкаются, насос выключается.

Технические характеристики

Диапазон рабочих температур, °С -25...+50

Код ETIM EC001447

Категория перенапряжения III

Артикул EA08.001.002

Момент затяжки винтового соединения, Нм 0,5

Монтаж на DIN-рейку 35 мм

контактора, А 2х3 AC-15 / 250 В

Напряжение питания датчика, В <6 AC

Подключение винтовые зажимы 2,5 мм

Ток потребления датчика, мА <2

Максимальная мощность нагрузки см. табл. 1

Диапазон регулируемого сопротивления, кОм 1...100

Напряжение питания, В / Гц 230 AC / 50

Максимальный ток катушки

Комплект поставки

Упаковка.......................................................................... 1 шт.

Зонд PZ2......................................................................... 3 шт.

Руководство по эксплуатации....................................... 1 шт.

Реле контроля уровня PZ-829....................................... 1 шт.

L1

L2

L3

KM1.1

MIN

MIAX
