При обнаружении видимых внешних повреждений корпуса
изделия дальнейшая его эксплуатация запрещена.
Перед установкой необходимо убедиться в отсутствии
внешних повреждений устройства.
Перед отправкой на ремонт, изделие должно быть
упаковано в заводскую или другую упаковку, исключающую
механические повреждения.
Требование безопасности
Изделие, имеющее внешние механические повреждения,
эксплуатировать запрещено.
Климатическое исполнение УХЛ4, диапазон рабочих
температур от -25...+50 °С, относительная влажность
воздуха до 80 % при 25 °С. Рабочее положение в
пространстве - произвольное. Высота над уровнем моря до
2000 м. Окружающая среда – взрывобезопасная, не
содержащая пыли в количестве, нарушающем работу
реле, а также агрессивных газов и паров в концентрациях,
разрушающих металлы и изоляцию.
Условия эксплуатации
При техническом обслуживании изделия необходимо
соблюдать «Правила техники безопасности и технической
эксплуатации электроустановок потребителей».
Обслуживание
Гарантийное обслуживание выполняется производителем
изделия. Послегарантийное обслуживание изделия
выполняется производителем по действующим тарифам.
По устойчивости к перенапряжениям и электромагнитным
помехам устройство соответствует ГОСТ IEC 60730-1.
Эк сплуатация изделия должна осуществляться в
соответствии с требованиями, изложенными в руководстве
по эксплуатации.
При подключении изделия необходимо следовать схеме
подключения.
Изделие должно устанавливаться и обслуживаться
квалифицированным персоналом.
Не устанавливайте изделие без защиты в местах где
возможно попадания воды или солнечных лучей.

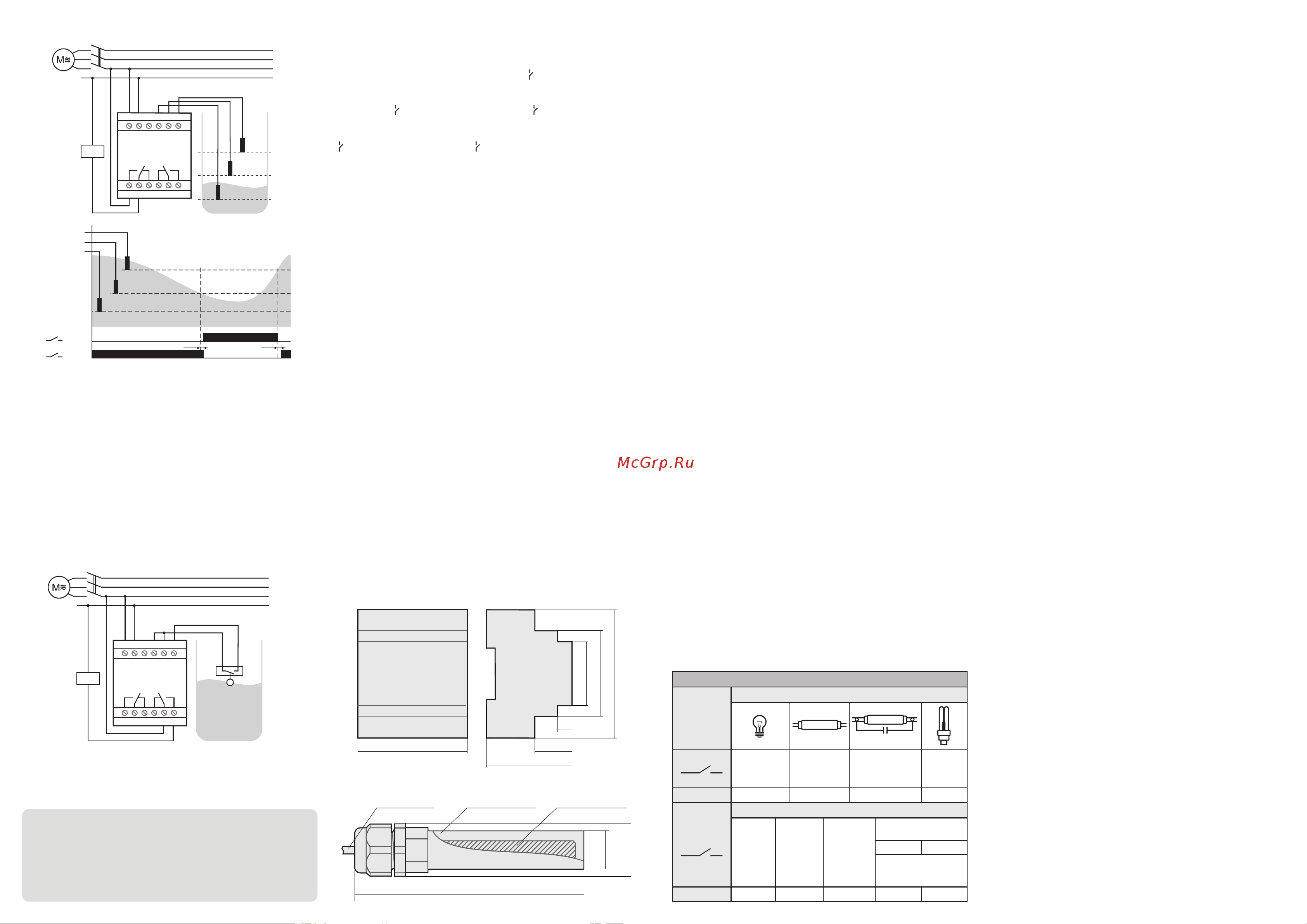

Режим откачивания
При подаче питания через 2 секунды реле входит в
рабочий режим, контакты 8-7 остаются разомкнуты (11-12
замыкаются). Если уровень жидкости выше зонда MAX,
контакты реле 8-7 замкнуты (11-12 разомкнуты), насос
включается и происходит откачка жидкости из резервуара.
Режим работы с поплавковым датчиком с защитой от
переполнения резервуара.
При достижении жидкостью уровня MIN контакты 8-7
размыкаются (11-12 замыкаются ), насос выключается.
При повышении уровня жидкости до уровня зонда MAX
контакты 8-7 замкнутся (11-12 разомкнуться), включится
насос .
При снятии питания реле контакты возвращаются в
начальное состояние: 8-7 и 11-12 разомкнуты.
Не допускается прокладка линий питания зондов уровня в
одной трассе совместно с силовыми проводами, а также с
пр ово дам и, с оз д аю щи ми вы со коч ас тот ны е или
импульсные помехи.
Проверка работоспособности реле
без погружения зондов в жидкость
1. Включить питание, при этом загорается зеленый
светодиод U, красный светодиод контакты реле
переключаются в положение 11-12.
2. Замкнуть клеммы 4, 5, 6 между собой. Погаснет
светодиод , загорится светодиод , контакты реле
переключатся в положение 10-11 и положение 7-8.
3. Далее снимаем перемычки 4, 5, 6, гаснет светодиод
, загорается светодиод и оба реле переключаются в
положения 8-9, 11-12. Реле работает исправно.
Монтаж, общие требования
безопасности
Длина линии питания датчиков может достигать 50 метров.
При большом расстоянии сечение проводников должно
2
быть не менее 1,5 мм , сопротивление линии питания
датчиков не более 20...30 Ом.
Если резервуар металлический, общий электрод зонда
СОМ должен быть соединён с резервуаром. Резервуар
должен быть заземлен.
Если корпус резервуара выполнен из диэлектрика, зонд
СОМ должен быть установлен ниже зонда MIN.
Для устойчивой работы реле необходимо отрегулировать
чувствительность зондов под конкретный тип жидкости
(диапазон сопротивления: 1 кОм – увеличение, 100 кОм –
уменьшение).
ВНИМАНИЕ!
Не используйте данный тип датчиков для измерения
уровня легковоспламеняющихся жидкостей.
Для измерения уровня неэлектропроводных жидкостей и
сыпучих материалов применяйте поплавковые либо
другие датчики, предназначенные для данных целей.
Обрыв зондов может привести к аварийной ситуации.
В целях избежания таких ситуаций своевременно
проводите обслуживание реле и зондов.
Размеры корпуса
ВНИМАНИЕ!
Размеры датчика
ВНИМАНИЕ!
Перед подключением изделия к электрической сети (в случае его
хранения или транспортировки при низких температурах), для
исключения повреждений вызванных конденсацией влаги,
необходимо выдержать изделие в теплом помещении не менее 2 ч.
65
30
15
90
62
45
52
СООО «Евроавтоматика ФиФ» гарантирует ремонт или
замену вышедшего из строя изделия при соблюдении
правил эксплуатации и отсутствии механических
повреждений.
В гарантийный ремонт не принимаются:
Гарантийный срок эксплуатации изделия – 24 месяца с
даты продажи.
Транспортировка изделия может осуществляться любым
ви дом за кры того тр анс пор т а, обе спеч ив ающ им
сохранение упакованных изделий от механических
воздействий и воздействий атмосферных осадков.
Хранение изделия должно осуществляться в упаковке
производителя в закрытых помещениях с естественной
вентиляцией при температуре окружающего воздуха от
минус 50° до плюс 50 °С и относительной влажности не
более 80 % при температуре +25°С.
Условия транспортировки и хранения
Гарантийные обязательства
- изделия, предъявленные без паспорта предприятия;
При отсутствии даты продажи гарантийный срок
исчисляется с даты изготовления.
-изделия, име ю щие по в реждения механиче ского
характера;
Срок службы – 10 лет.
-изделия, имеющие повреждения голографической
наклейки.
Предприятие изготовитель оставляет за собой право
вносить конструктивные изменения, без уведомления
потребителя, с целью улучшения качества и не влияющие
на технические характеристики и работу изделия.
- изделия, бывшие в негарантийном ремонте;
Условия реализации и утилизации
Утилизировать как электронную технику.
Изделия реализуются через дилерскую сеть предприятия.
min
min
min max
max
11-12
8-7
MAX
MIN
COM
1...2 с 1...2 с
N
L1
L2
L3
KM1.1
KМ1
MIN
MAX
MAX
MIN
COM
1 2 3
4
5
6
87 9 10
11
12
MAX
N
L1
L2
L3
KM1.1
KМ1
MINMAX
1 2
3
4
5
6
87 9
10
11
12
Ø17
105,5
Ø22
стержень Ø8 мм
нерж. сталь
трубка
полиэстирол
кабельный
ввод
Мощность нагрузки
Ток
контактов
реле
Категория применения
DC-1АC-15АC-3
Накаливания,
галогенные,
электронагре-
ватели
Люминес-
центные
Люминесцентные
скомпенсирован-
ные
ЭСЛ, LED
лампы с
ЭПРА
Электро-
двигатели
Катушки
контакторов
Безиндуктивная
нагрузка
постоянного тока
24V
230V
АC-1
Активная
нагрузка
7мкФ
0,35А
750A
2000W 1000W 750W
500W
0,9kW
16A
16A
16А
4000VA
Таблица 1
