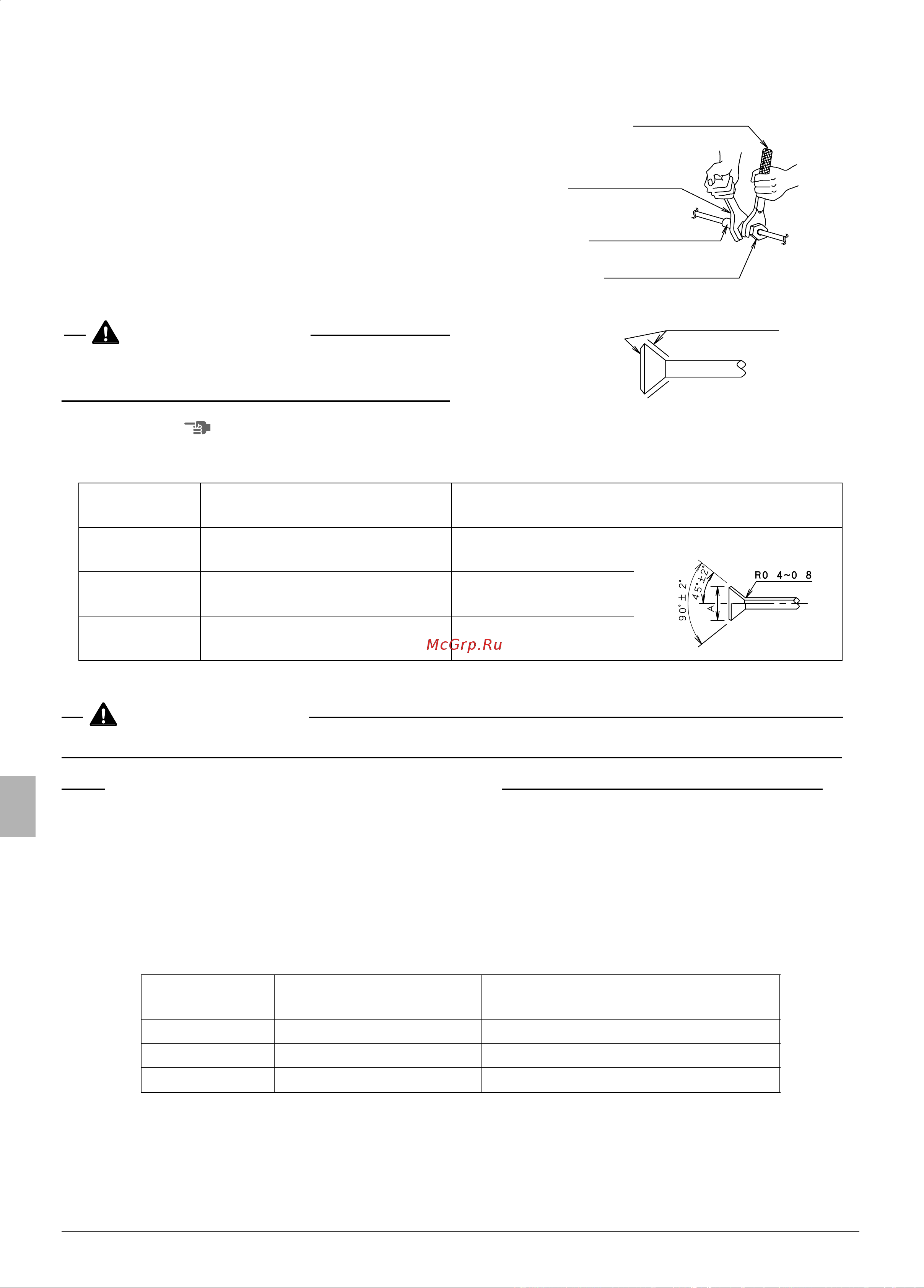

Наружный блок загружается хладагентом При присоединении труб к блоку и или отсоединении от него проследите за совместным использованием обычного гаечного ключа и гаечного ключа с ограничением по крутящему моменту как показано на рисунке См рис 13 Конструктивные размеры гайки для раструба указаны в Таблица 3 При присоединении гайки раструба покрывайте часть раструба и внутри и снаружи эфирным или сложноэфирным синтетическим маслом поверните гайку три или четыре раза вручную и затем затяните ее ключом См рис 14 Гаечный ключ с ограничением по крутящему Эфирное или сложноэфирное синтетическое масло А ПРЕДОСТЕРЕЖЕНИЕ Чрезмерная затяжка может повредить раструб и привести к утечке хладагента ПРИМЕЧАНИЕ Пользуйтесь гайкой раструба поставляемой вместе с главным блоком Таблица 3 Диаметр трубы Крутящий момент затягивания Диаметр раструба А мм 06 4 1 4 14 2 17 2 Н м 144 175 кгс см 8 7 9 1 09 5 3 8 32 7 39 9 Н м 333 407 кгс см 12 8 13 2 012 7 1 2 49 5 60 3 Н м 505 615 кгс см 16 2 16 6 Раструб но 4 0 8 Требуемые значения крутящего момента затягивания указаны в Таблица 3 А ПРЕДОСТЕРЕЖЕНИЕ Чрезмерная затяжка может повредить раструб и привести к утечке хладагента Не рекомендуется кроме экстренных случаев Следует пользоваться гаечным ключом с ограничением по крутящему моменту однако при необходимости устанавливать блок без этого ключа можно воспользоваться методом монтажа изложенным ниже По окончании работы проконтролируйте отсутствие утечки газа При закручивании гайки с помощью обычного гаечного ключа возникает момент когда крутящий момент затягивания резко возрастает После этого закручивайте гайку раструба далее на величину угла указанную ниже Угол дополнительного закручивания Рекомендуемая длина рычага инструмента 06 4 1 4 60 г 90 градусов Примерно 150 мм 09 5 3 8 60 г 90 градусов Примерно 200 мм 012 7 1 2 30 г 60 градусов Примерно 250 мм Диаметр трубы 10 Russian
