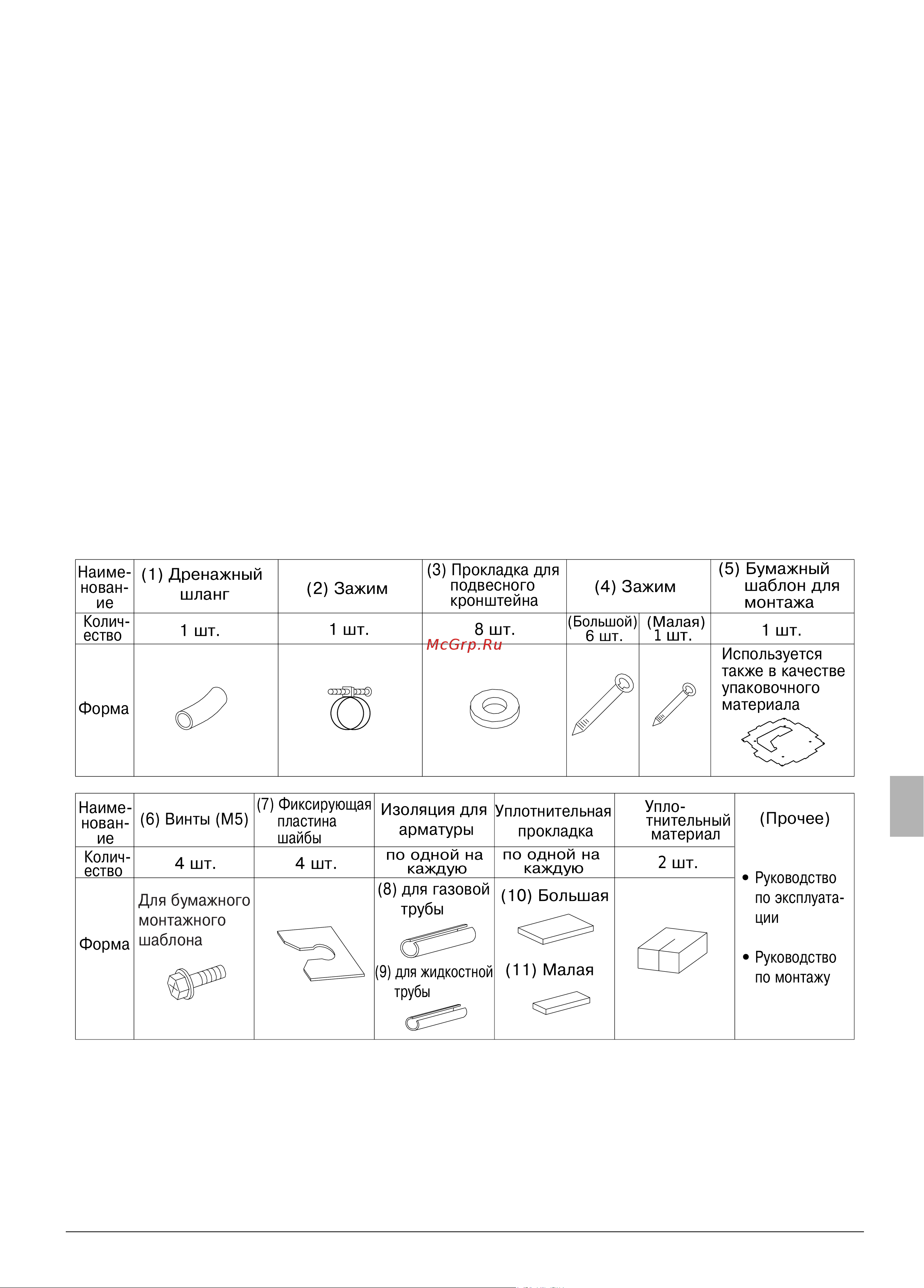

2 ПОДГОТОВКА К МОНТАЖУ Перемещая блок при открытии картонной коробки всегда удерживайте его за ручки для подъема не нажимая на другие компоненты в особенности на трубопровод для хладагента дренажный трубопровод и другие резиновые детали Перед установкой блока убедитесь в том что будет использоваться хладагент типа И410А Неправильный выбор хладагента препятствует нормальной работе блока До окончания работ по установке необходимо сохранять все принадлежности необходимые для установки Не выбрасывайте их Примите решение о способе доставки При перемещении блока не вынимайте его из упаковки вплоть до доставки на место монтажа Во избежание повреждения или появления царапин на блоке пользуйтесь подкладкой из мягкого материала при любой необходимости распаковки блока либо присоединяйте к тросу предохранительные пластины при необходимости подъема блока Ни в коем случае не открывайте упаковочную коробку верх защищающую блок управления перед подвеской блока При выборе места для установки пользуйтесь бумажным шаблоном При монтаже наружных блоков пользуйтесь руководством по монтажу прилагаемому к наружному блоку Не пользуйтесь кондиционером в местах с высоким содержанием соли в воздухе таких как дома на побережье в местах с колебанием напряжения таких как фабрики или в автомобилях или на морских судах 2 1 ПРИНАДЛЕЖНОСТИ Проконтролируйте наличие перечисляемых ниже принадлежностей прилагаемых к Вашему блоку Наиме 1 Дренажный нован шланг ие Колич 1 шт ество 2 Зажим 3 Прокладка для подвесного кронштейна 4 Зажим 1 шт 8 шт Большой Малая 6 шт 1 шт Форма Z 5 Бумажный шаблон для монтажа 1 шт Используется также в качестве упаковочного материала 7 Фиксирующая Изоляция для Уплотнительная 12 УплоНаиме Прочее пластина тнительный нован 6 Винты М5 арматуры прокладка материал шайбы ие по одной на по одной на Колич 2 шт 4 шт 4 шт каждую каждую ество Руководство 8 для газовой 10 Большая по эксплуата Для бумажного трубы ции монтажного Форма шаблона Руководство 9 для жидкостной 11 Малая по монтажу трубы 2 2 ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ Для данного комнатного блока дополнительно требуются декоративная панель и удаленный контроллер См Таблица 1 2 Russian 3
