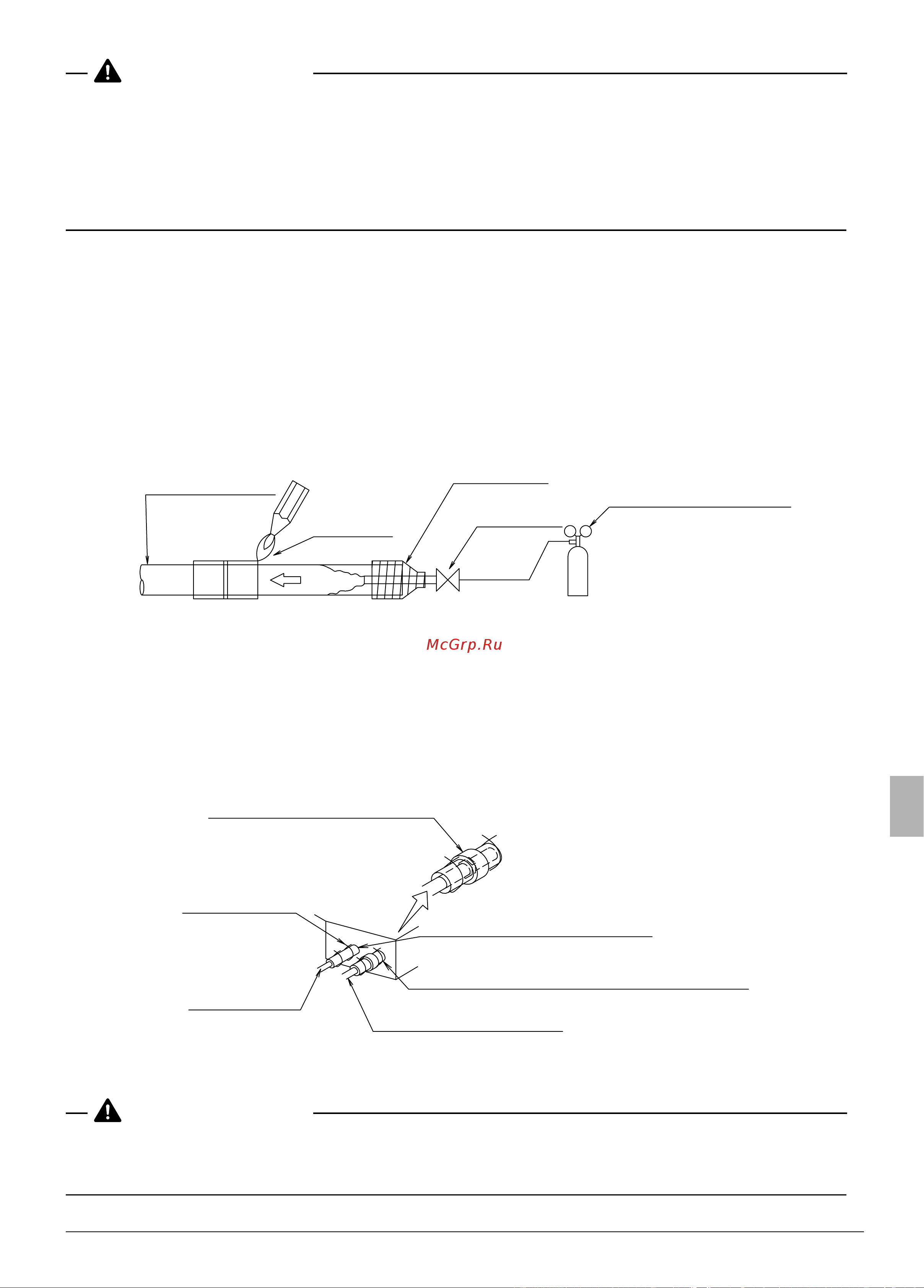

А ПРЕДОСТЕРЕЖЕНИЕ Следует соблюдать меры предосторожности при пайке трубопровода для хладагента При пайке трубопровода для хладагента не используйте флюс Следовательно используйте в качестве твердого припоя фосфорную медь ВСиР которая не требует флюса Флюс оказывает чрезвычайно вредное влияние на системы трубопроводов для хладагента Например если используется флюс на основе хлора он приведет к коррозии трубы и в частности если флюс содержит фтор он испортит охлаждающее масло Перед пайкой местного трубопровода для хладагента твердым припоем следует продуть трубопровод азотом для того чтобы выгнать из трубопровода воздух Если при пайке твердым припоем Вы не продуете трубопровод азотом внутри трубопровода образуется большое количество оксидной пленки которая может привести к неисправности системы При пайке труб для хладагента твердым припоем приступайте к пайке только после выполнения продувки азотом или после подачи азота в трубопровод для хладагента Сразу после этого присоединяйте комнатный блок с помощью раструба или фланцевого соединения При пайке твердым припоем с помощью редукционного клапана необходимо установить давление азота равное 0 02 МПа 0 2 кг см2 при подаче азота в трубопровод См рис 15 Крепление лентой Трубопровод для Рис 15 После проверки утечки газа обязательно проследите за выполнением теплоизоляционных работ на участке стыка труб внимательно следя за соответствием приводимому ниже рисунку и контролируя использование поставляемых теплоизоляционных материалов для фитингов 8 и 9 Закрепите оба конца с помощью зажимов 4 См рис 16 Обматывайте уплотнительной подушкой 11 только изоляцию стыков на стороне газопровода См рис 16 Уплотнительная лента малая размера прилагается 11 Обматывайте уплотнительной лентой муфту трубопровода Зажим 4 Большой х4 прилагается Жидкостный трубопровод Изоляция для арматуры прилагается 9 _______ для жидкостной трубы Изоляция для арматуры прилагается 8 для газовой трубы Газовый трубопровод Рис 16 А ПРЕДОСТЕРЕЖЕНИЕ Убедитесь в надлежащей изоляции всех труб на месте эксплуатации на всем их протяжении до соединительных элементов внутри блока Любые неизолированные трубы могут приводить к конденсации влаги а при прикосновении к ним вызывать ожоги Russian 11
