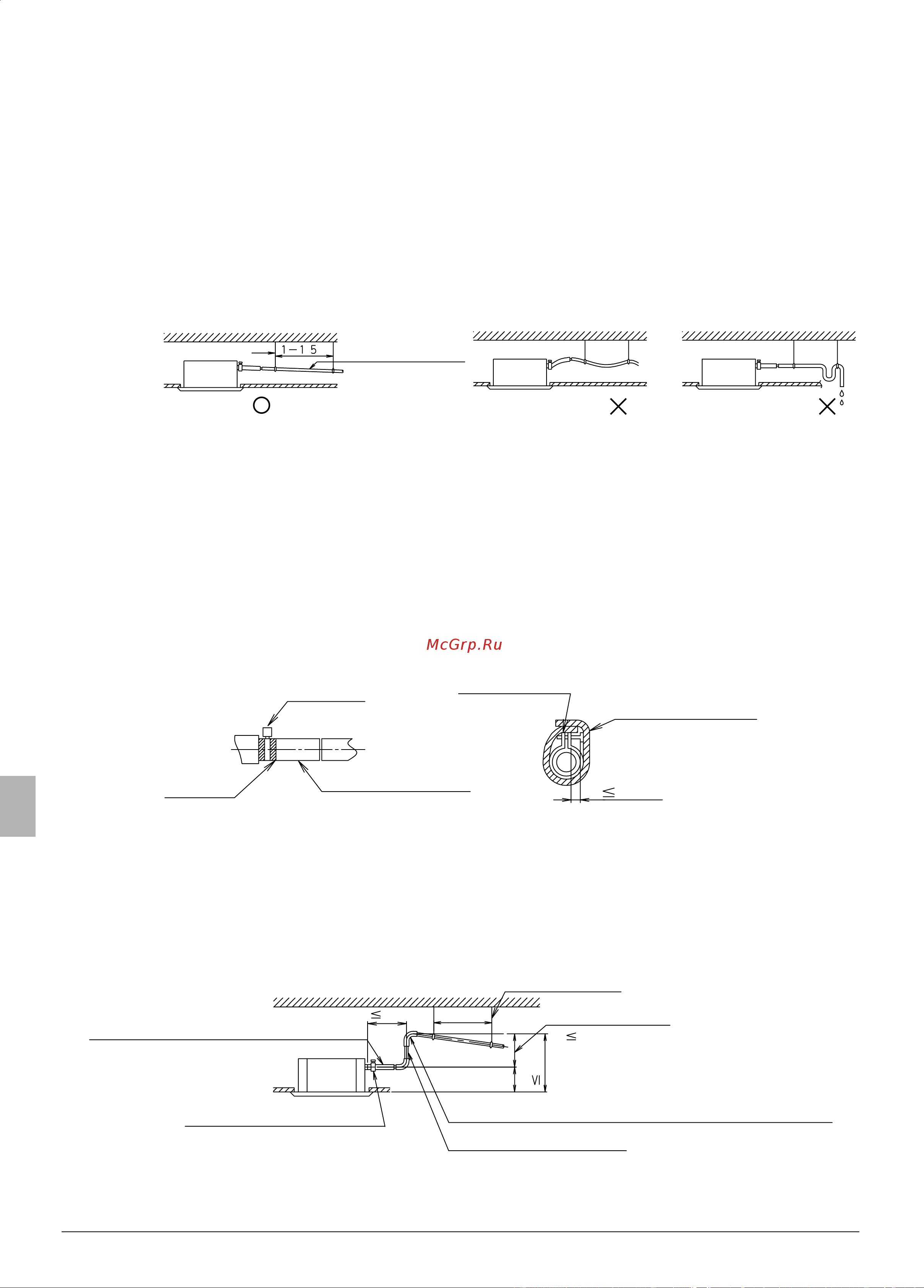

7 РАБОТА С ДРЕНАЖНЫМ ТРУБОПРОВОДОМ 1 Подключите дренажный трубопровод Прокладывайте трубы в расчете на обеспечение нормального дренажа Используйте трубу диаметр которой либо равняется диаметру соединительного патрубка либо превышает его ПВХ труба номинальный диаметр 20 мм наружный диаметр 26 мм исключая участки возвышения Во избежание образования воздушных пробок используйте короткую дренажную трубу и обеспечивайте ее наклон вниз с градиентом не менее 1 100 Если дренажный шланг нельзя установить с достаточным наклоном см п МЕРЫ ПРЕДОСТОРОЖНОСТИ ДЛЯ ДРЕНАЖНЫХ ТРУБОПРОВОДОВ С ПРОВОДКОЙ СНИЗУ ВВЕРХ на стр 12 Чтобы предотвратить свисание дренажного шланга установите подвесные кронштейны на расстоянии от 1 до 1 5 м Градиент Подвесной кронштейн 1 т 5м 1 100 или более А ПРАВИЛЬНО О НЕПРАВИЛЬНО X Рис 17 НЕПРАВИЛЬНО Х Рис 18 Используйте дренажный шланг 1 и зажим 2 из комплекта поставки Вставьте дренажный шланг в дренажное гнездо до упора и надежно закрепите зажим на маркированном серый полоской наконечнике вставляемого шланга Затягивайте зажим до тех пор пока головка винта не приблизится к шлангу менее чем на 4 мм Убедитесь в обеспечении тепловой изоляции в двух указанных ниже местах с целью исключить любые возможные утечки воды вследствие конденсации влаги Дренажная труба комнатного блока Дренажное гнездо Для изоляции намотайте на зажим и дренажный шланг поставляемую уплотнительную подушку Ю Большая уплотнительная лента 10 Зажим 2 Зажим 2 прилагается прилагается прилагается Дренажный Полоска Серый 4мм прилагается Рис 19 Рис 20 МЕРЫ ПРЕДОСТОРОЖНОСТИ ДЛЯ ДРЕНАЖНЫХ ТРУБОПРОВОДОВ С ПРОВОДКОЙ СНИЗУ ВВЕРХ Устанавливайте дренажные трубы с проводкой снизу вверх на высоте менее 545 мм Устанавливайте дренажные трубы с проводкой снизу вверх под прямым углом по отношению к комнатному блоку и на удалении от блока не более 300 мм Панель перекрытия Подвесной кронштейн 300 Дренажный шланг прилагается 1 Регулируемый 545 1 1 5м i 10 ТТЛ н мм Дренажный трубопровод с проводкой снизу вверх Зажим прилагается 2 Участок возвышения Рис 21 12 Russian
