Перед подключением изделия к электрической сети (в
случае его хранения или транспортировки при низких
темп е ратурах) , для иск лючения пов р ежде н ий ,
вызванных конденсацией влаги, необходимо выдержать
изделие в теплом помещении не менее 2-х часов.
ВНИМАНИЕ!
џ 12, 24, 48 V AC/DC.
В ассортименте продукции СООО «Евроавтоматика
ФиФ» имеются реле электромагнитные PK-4P со
следующими напряжениями питания:
џ 230, 110 V AC;
Реле электромагнитное PK-4P-12
И з д е л и е с л е д у е т п о д к л ю ч а т ь к
сети согласно существующим нормам
электробезопасности. Правила подключения
описаны в данном руководстве. Работы,
связанные с установкой, подключением и
регулировкой должны проводиться квалифицированым
специалистом после ознакомления с инструкцией по
эксплуатации и функциями устройства. Перед началом
установки следует убедиться в отсутствии напряжения на
подключаемых проводах. Самовольное вскрытие корпуса
влечет за собой утрату права на гарантийное обслуживание
изделия, а также может стать причиной поражения
электрическим током. Изделие должно использоваться
по его прямому назначению. По вопросам монтажа и работы
устройства обращаться в службу технической поддержки.
!
ВНИМАНИЕ
Реле электромагнитное PK-4P-12 предназначено для
гальванической развязки между силовыми цепями и цепями
управления, дистанционного включения нагрузки путем
подачи управляющего напряжения на обмотку реле, а также
использования в качестве промежуточного.
Назначение
Реле электромагнитное........................................................ 1 шт.
Упаковка................................................................................ 1 шт.
Комплект поставки
Руководство по эксплуатации.............................................. 1 шт.
Ре л е эл е к т р о м а г н и т н о е P K - 4 P - 1 2 в ы п о л н е н о в
трехмодульном корпусе для крепления на DIN-рейку 35 мм. На
пе р едн е й па н ел и им е ет с я и н д ик ато р ( св етоди о д )
питания/смены положения контактов исполнительно реле.

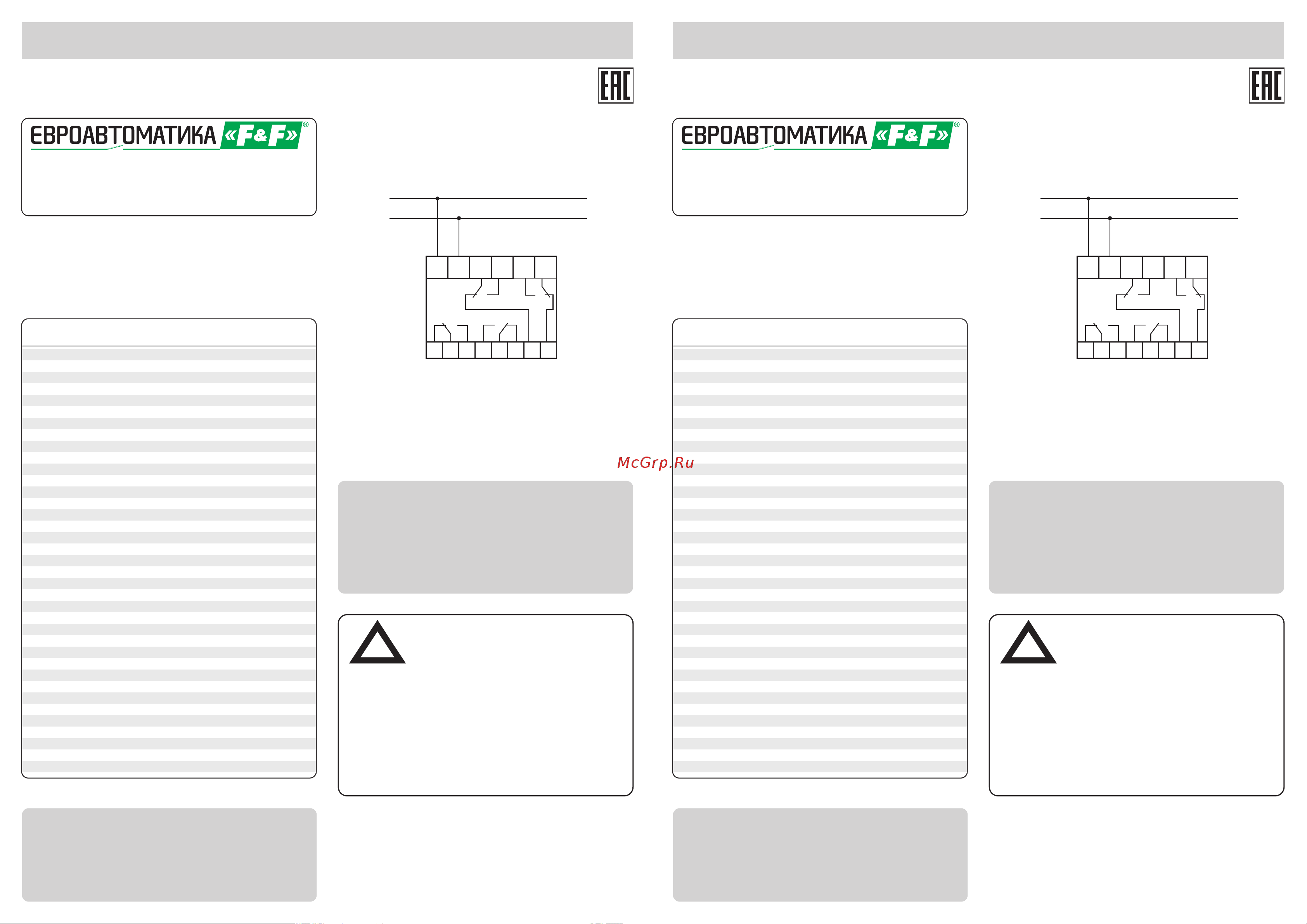

Схема подключения
1. Отключить питание.
3. Нагрузку подключить к зажимам в зависимости от
требуемого задания.
4. Включить питание.
Подключение
2. Провод фазы/плюс (L/+) подключить к зажимам 1 провод
нуля/минус (N/-) к зажиму 2.
Руководство по эксплуатации
ТУ BY 590618749.027-2017
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Технические характеристики
Тип корпуса 3S
Момент зажатия (затяжки), Нм 0,4
Код ETIM EC001437
Габариты (ШхВхГ), мм 52x90x65
2
Подключение винтовые зажимы, 2,5 мм
Артикул EA06.001.012
Степень защиты корпуса IP20
Монтаж на DIN-рейке 35 мм
Количество контактов 4
Тип контактов NO/NC
Номинальный коммутируемый ток, А 8 AC-1
Время срабатывания/возврата, не более, мс 40 / 20
Данные контактов:
Номинальное напряжение контактов, В 250 AC
- хранения -50...+50
Потребляемый ток, не более, мА 30
- работы -25...+50
Температура окружающей среды, ºC:
питания (Uн), В 12 AC/DC +10/-15%
Номинальное напряжение изоляции, В 400 AC
Индикация 1 светодиод
6
Механический ресурс, циклы > 3х10
- контакт-контакт 1,0
- при номинальной нагрузке 600
Степень загрязнения среды 2
Категория перенапряжения III
Номинальное напряжение
Частота питающей сети, Гц 50
Дополнительные данные:
- контакт-катушка 2,5
Максимальная частота коммутации, цикл/час:
Напряжение пробоя, кВ:
- без нагрузки 18 000
Напряжение отпускания 0,7Uн
Данные катушки:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
~/+
~/–
Перед подключением изделия к электрической сети (в
случае его хранения или транспортировки при низких
темп е рат у р ах) , д ля иск люче н ия пов р ежде н ий ,
вызванных конденсацией влаги, необходимо выдержать
изделие в теплом помещении не менее 2-х часов.
ВНИМАНИЕ!
В ассортименте продукции СООО «Евроавтоматика
ФиФ» имеются реле электромагнитные PK-4P со
следующими напряжениями питания:
џ 12, 24, 48 V AC/DC.
џ 230, 110 V AC;
Реле электромагнитное PK-4P-12
И з д е л и е с л е д у е т п о д к л ю ч а т ь к
сети согласно существующим нормам
электробезопасности. Правила подключения
описаны в данном руководстве. Работы,
связанные с установкой, подключением и
регулировкой должны проводиться квалифицированым
специалистом после ознакомления с инструкцией по
эксплуатации и функциями устройства. Перед началом
установки следует убедиться в отсутствии напряжения на
подключаемых проводах. Самовольное вскрытие корпуса
влечет за собой утрату права на гарантийное обслуживание
изделия, а также может стать причиной поражения
электрическим током. Изделие должно использоваться
по его прямому назначению. По вопросам монтажа и работы
устройства обращаться в службу технической поддержки.
!
ВНИМАНИЕ
Реле электромагнитное PK-4P-12 предназначено для
гальванической развязки между силовыми цепями и цепями
управления, дистанционного включения нагрузки путем
подачи управляющего напряжения на обмотку реле, а также
использования в качестве промежуточного.
Назначение
Упаковка................................................................................ 1 шт.
Комплект поставки
Реле электромагнитное........................................................ 1 шт.
Руководство по эксплуатации.............................................. 1 шт.
Ре л е эл е к т р о м а г н и т н о е P K - 4 P - 1 2 в ы п о л н е н о в
трехмодульном корпусе для крепления на DIN-рейку 35 мм. На
пе р едн е й па н ел и им е ет с я и н д ик ато р ( св етоди о д )
питания/смены положения контактов исполнительно реле.
Схема подключения
Подключение
2. Провод фазы/плюс (L/+) подключить к зажимам 1 провод
нуля/минус (N/-) к зажиму 2.
3. Нагрузку подключить к зажимам в зависимости от
требуемого задания.
1. Отключить питание.
4. Включить питание.
Руководство по эксплуатации
ТУ BY 590618749.027-2017
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Технические характеристики
Номинальное напряжение контактов, В 250 AC
Дополнительные данные:
- контакт-контакт 1,0
Температура окружающей среды, ºC:
- работы -25...+50
Данные катушки:
Напряжение пробоя, кВ:
Частота питающей сети, Гц 50
Напряжение отпускания 0,7Uн
питания (Uн), В 12 AC/DC +10/-15%
Потребляемый ток, не более, мА 30
- контакт-катушка 2,5
Количество контактов 4
Тип контактов NO/NC
Номинальное напряжение
Номинальное напряжение изоляции, В 400 AC
Данные контактов:
Номинальный коммутируемый ток, А 8 AC-1
6
Механический ресурс, циклы > 3х10
Максимальная частота коммутации, цикл/час:
Время срабатывания/возврата, не более, мс 40 / 20
- при номинальной нагрузке 600
- без нагрузки 18 000
- хранения -50...+50
Индикация 1 светодиод
Степень загрязнения среды 2
Степень защиты корпуса IP20
Тип корпуса 3S
Категория перенапряжения III
2
Подключение винтовые зажимы, 2,5 мм
Монтаж на DIN-рейке 35 мм
Артикул EA06.001.012
Момент зажатия (затяжки), Нм 0,4
Код ETIM EC001437
Габариты (ШхВхГ), мм 52x90x65
1
2
3
4
5
6
7
8
9
10
11
12
13
14
~/+
~/–
