Евроавтоматика PK-2Z-230 Инструкция по эксплуатации онлайн

Евроавтоматика PK-2Z-230 Инструкция по эксплуатации онлайн

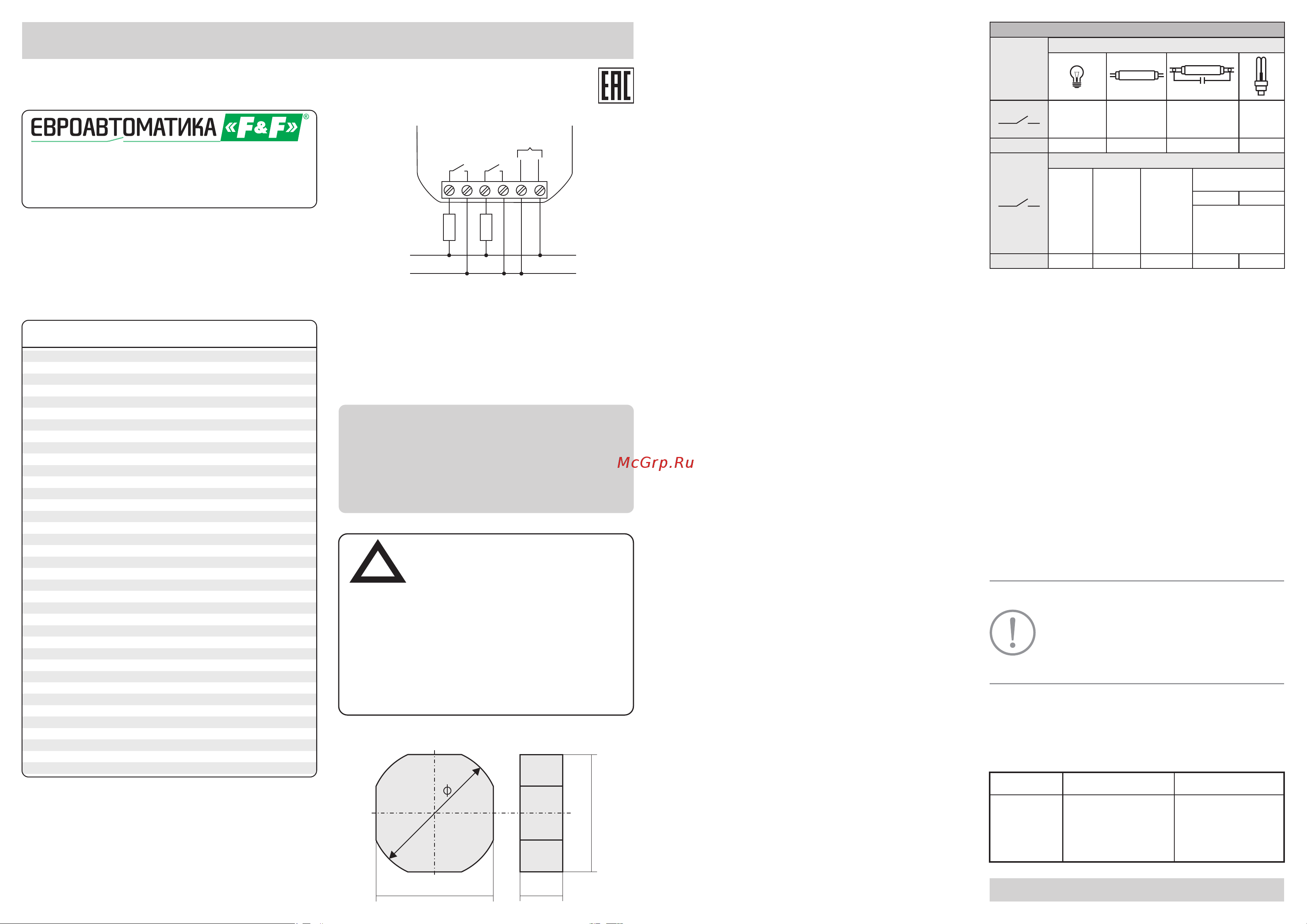

Размеры корпуса
Схема подключения
Подключение
2. Провод фазы/плюс (L/+) подключить к клеммам 2, 4, 5,
провод нуля/минус (N/-) к клемме 6.
3. Нагрузку Rн1 подключить между нулевым проводом /
минусом (N/-) и клеммой 1, нагрузку Rн2 подключить между
нулевым проводом / минусом (N/-) и клеммой 3.
4. Включить питание.
1. Отключить питание.
Реле электромагнитное PK-2Z-230
И з д е л и е с л е д у е т п о д к л ю ч а т ь к
сети согласно существующим нормам
электробезопасности. Правила подключения
описаны в данном руководстве. Работы,
связанные с установкой, подключением и
регулировкой должны проводиться квалифицированым
специалистом после ознакомления с инструкцией по
эксплуатации и функциями устройства. Перед началом
установки следует убедиться в отсутствии напряжения на
подключаемых проводах. Самовольное вскрытие корпуса
влечет за собой утрату права на гарантийное обслуживание
изделия, а также может стать причиной поражения
электрическим током. Изделие должно использоваться
по его прямому назначению. По вопросам монтажа и работы
устройства обращаться в службу технической поддержки.
!
ВНИМАНИЕ
Назначение
Реле электромагнитное PK-2Z-230 предназначено для
гальванической развязки между силовыми цепями и
цепями управления, дистанционного включения нагрузки
путем подачи управляющего напряжения на обмотку реле,
а также использования в качестве промежуточного.
Реле электромагнитное PK-2Z-230 выполнено в корпусе для
крепления в монтажную коробку Ø60 мм. На передней панели
находится индикатор питания/смены положения контактов
исполнительно реле.
Реле электромагнитное PK-2Z-230..................................... 1 шт.
Комплект поставки
Руководство по эксплуатации.............................................. 1 шт.
Упаковка................................................................................ 1 шт.
Руководство по эксплуатации
ТУ BY 590618749.027-2017
ВНИМАНИЕ!
Перед подключением изделия к электрической сети (в
случае его хранения или транспортировки при низких
тем пе рат ур ах ), д ля ис к л юче ни я п ов ре ж д е н и й ,
вызванных конденсацией влаги, необходимо выдержать
изделие в теплом помещении не менее 2-х часов.
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Технические характеристики
Напряжение пробоя, кВ:
6
Механический ресурс, циклы > 3х10
Напряжение отпускания 0,7Uн
Номинальное напряжение изоляции, В 400 AC
Категория перенапряжения III
Момент зажатия (затяжки), Нм 0,4
Тип корпуса PDTN
Масса, кг 0,085
питания (Uн), В 100...265 AC/DC
Дополнительные данные:
Температура окружающей среды, ºC:
Тип контактов NO
- контакт-катушка 2,5
- хранения -50...+50
Степень загрязнения среды 2
- при номинальной нагрузке 600
Время срабатывания/возврата, не более, мс 40 / 20
Номинальное напряжение контактов, В 250 AC
Номинальный коммутируемый ток, А 16 AC-1
Количество контактов 2
Данные контактов:
Данные катушки:
Номинальное напряжение
Частота питающей сети при питании
от переменного тока, Гц 50
Потребляемый ток, не более, мА 30
- контакт-контакт 1,0
Максимальная частота коммутации, цикл/час:
- работы -25...+50
- без нагрузки 18 000
Индикация 1 светодиод
2
Подключение винтовые зажимы, 2,5 мм
Степень защиты корпуса IP20
Габариты (ШхВхГ), мм 48x43x25
Монтаж монтажная коробка Ø60 мм
Артикул EA06.001.049
Код ETIM EC001437
25
48
43
5
4
RН1
RН2
1 2
3
4
5 6
L/+
L/+
N/-
N/-
PWR
Гарантийное обслуживание выполняется производителем
издел и я . Послегарантийное обслу ж и вание издел ия
выполняется производителем по действующим тарифам.
Перед отправкой на ремонт, изделие должно быть упаковано в
заводскую или другую упаковку, исключающую механические
повреждения.
При техническом обслуживании изделия необходимо
соблюдать «Правила техники безопасности и технической
эксплуатации электроустановок потребителей».
Условия эксплуатации
При обнаружении видимых внешних повреждений корпуса
изделия дальнейшая его эксплуатация запрещена.
Климатическое исполнение УХЛ4, диапазон рабочих
температур от -25...+50 °С, относительная влажность воздуха
до 80 % при 25°С. Рабочее положение в пространстве -
произвольное. Высота над уровнем моря до 2000 м.
Окружающая среда – взрывобезопасная, не содержащая пыли
в количестве, нарушающем работу реле, а также агрессивных
газов и паров в концентрациях, разрушающих металлы и
изоляцию.
По устойчивости к перенапряжениям и электромагнитным
помехам устройство соответствует ГОСТ IEC 60730-1.
Требование безопасности
Обслуживание
- изделия, бывшие в негарантийном ремонте;
Предприятие изготовитель оставляет за собой право вносить
конструктивные изменения, без уведомления потребителя, с
целью улучшения качества и не влияющие на технические
характеристики и работу изделия.
В гарантийный ремонт не принимаются:
Гарантийный срок эксплуатации изделия – 24 месяца с даты
продажи.
Гарантийные обязательства
Срок службы – 10 лет.
- изделия, предъявленные без паспорта предприятия;
Условия реализации и утилизации
- изделия, имеющие повреждения голографической наклейки.
Изделие должно устанавливаться и обс л у ж и вать с я
квалифицированным персоналом.
Изделие, имеющее внешние механические повреждения,
эксплуатировать запрещено.
При отсутствии даты продажи гарантийный срок исчисляется с
даты изготовления
Эксплуатация изделия должна осуществляться в соответствии
с требованиями, изложенными в руководстве по эксплуатации.
- изделия, имеющие повреждения механического характера;
При подключении изделия необходимо следовать схеме
подключения.
Перед установкой необходимо убедиться в отсутствии
внешних повреждений устройства.
СООО «Евроавтоматика ФиФ» гарантирует ремонт или
замену вышедшего из строя изделия при соблюдении правил
эксплуатации и отсутствии механических повреждений.
Не устанавливайте изделие без защиты в местах где возможно
попадания воды или солнечных лучей.
Транспортировка изделия может осуществляться любым
видом закрытого транспорта, обеспечивающим сохранение
упакованных изделий от механических воздействий и
воздействий атмосферных осадков. Хранение изделия
должно осуществляться в упаковке производителя в закрытых
помещениях с естественной вентиляцией при температуре
окружающего воздуха от минус 50° до плюс 50°С и
относительной влажности не более 80 % при температуре
+25°С.
Изделия реализуются через дилерскую сеть предприятия.
Утилизировать как электронную технику.
Условия транспортировки и хранения
Мощность нагрузки
Ток
контактов
реле
Категория применения
DC-1АC-15АC-3
Накаливания,
галогенные,
электронагре-
ватели
Люминес-
центные
Люминесцентные
скомпенсирован-
ные
ЭСЛ, LED
лампы с
ЭПРА
Электро-
двигатели
Катушки
контакторов
Безиндуктивная
нагрузка
постоянного тока
24V
230V
АC-1
Активная
нагрузка
7мкФ
0,35А
750VA
2000W 1000W 750W
500W
0,9kW
16A
16A
16А
4000VA
Таблица 1
Свидетельство о приемке
Реле электромагниитное PK- Z-2 230 изготовлено и принято в
соответствии с требованиями ТУ BY 590618749.027-2017,
действующей технической документации и признано годным
для эксплуатации.
В соответствии с зак оном об исп ользованном
оборудовании, бытовой электротехнический мусор
можно передать бесплатно и в любом количестве в
специальный пункт приема. Электронный мусор,
выброшенный на свалку или оставленный на лоне
природы, создает угрозу для окружающей среды и
здоровья человека.
Не выбрасывать данное устройство вместе с
другими отходами!
Штамп ОТК
Дата продажи
Дата выпуска
Драгоценные металлы отсутствуют!
