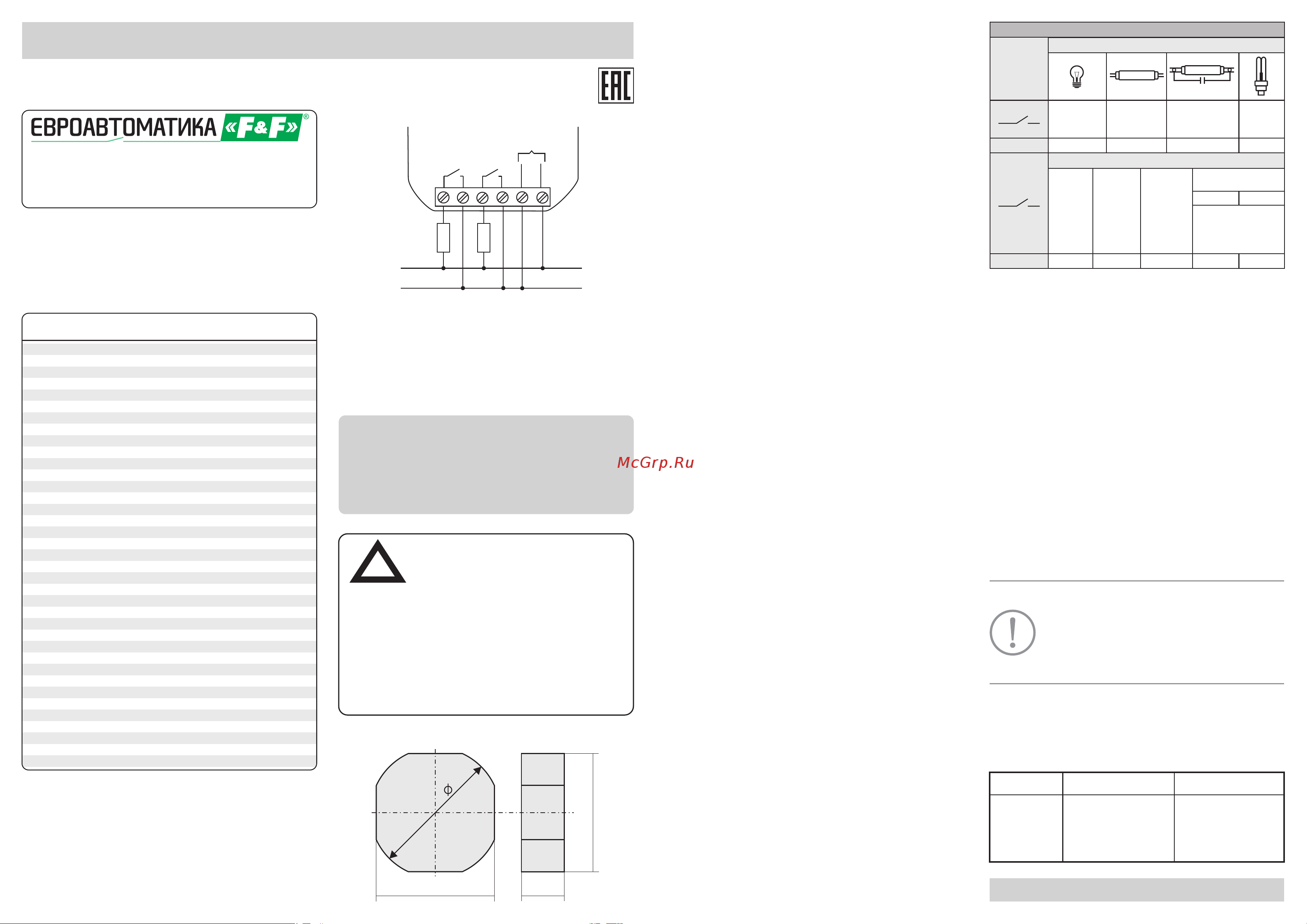

Схема подключения
Подключение
1. Отключить питание.
2. Провод фазы/плюс (L/+) подключить к клеммам 2, 4, 5,
провод нуля/минус (N/-) к клемме 6.
4. Включить питание.
3. Нагрузку Rн1 подключить между нулевым проводом /
минусом (N/-) и клеммой 1, нагрузку Rн2 подключить между
нулевым проводом / минусом (N/-) и клеммой 3.
Размеры корпуса
Реле электромагнитное PK-2Z-24
И з д е л и е с л е д у е т п о д к л ю ч а т ь к
сети согласно существующим нормам
электробезопасности. Правила подключения
описаны в данном руководстве. Работы,
связанные с установкой, подключением и
регулировкой должны проводиться квалифицированым
специалистом после ознакомления с инструкцией по
эксплуатации и функциями устройства. Перед началом
установки следует убедиться в отсутствии напряжения на
подключаемых проводах. Самовольное вскрытие корпуса
влечет за собой утрату права на гарантийное обслуживание
изделия, а также может стать причиной поражения
электрическим током. Изделие должно использоваться
по его прямому назначению. По вопросам монтажа и работы
устройства обращаться в службу технической поддержки.
!
ВНИМАНИЕ
Реле электромагнитное PK-2Z-24 выполнено в корпусе для
крепления в монтажную коробку Ø60 мм. На передней панели
находится индикатор питания/смены положения контактов
исполнительно реле.
Назначение
Реле электромагнитное PK-2Z-24 предназначено для
гальванической развязки между силовыми цепями и
цепями управления, дистанционного включения нагрузки
путем подачи управляющего напряжения на обмотку реле,
а также использования в качестве промежуточного.
Комплект поставки
Руководство по эксплуатации.............................................. 1 шт.
Упаковка................................................................................ 1 шт.
Реле электромагнитное PK-2Z-24..................................... 1 шт.
Руководство по эксплуатации
ТУ BY 590618749.027-2017
ВНИМАНИЕ!
Перед подключением изделия к электрической сети (в
случае его хранения или транспортировки при низких
температурах), для исключения повреждений, вызванных
конденсацией влаги, необходимо выдержать изделие в
теплом помещении не менее 2-х часов.
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Технические характеристики
Номинальное напряжение изоляции, В 400 AC
- контакт-катушка 2,5
- без нагрузки 18 000
Напряжение отпускания 0,7Uн
Потребляемый ток, не более, мА 30
Дополнительные данные:
Напряжение пробоя, кВ:
- контакт-контакт 1,0
6
Механический ресурс, циклы > 3х10
Максимальная частота коммутации, цикл/час:
- при номинальной нагрузке 600
- работы -25...+50
Индикация 1 светодиод
Степень загрязнения среды 2
Категория перенапряжения III
2
Подключение винтовые зажимы, 2,5 мм
Момент зажатия (затяжки), Нм 0,4
Тип корпуса PDTN
Габариты (ШхВхГ), мм 48x43x25
Монтаж монтажная коробка Ø60 мм
Степень защиты корпуса IP20
Артикул EA06.001.048
Масса, кг 0,085
Температура окружающей среды, ºC:
Код ETIM EC001437
- хранения -50...+50
Количество контактов 2
Номинальное напряжение контактов, В 250 AC
Номинальный коммутируемый ток, А 16 AC-1
Данные контактов:
Тип контактов NO
Время срабатывания/возврата, не более, мс 40 / 20
Данные катушки:
питания (Uн), В 7...30 AC / 9...40 DC
Частота питающей сети при питании
от переменного тока, Гц 50
Номинальное напряжение
25
48
43
5
4
RН1
RН2
1 2
3
4
5 6
L/+
L/+
N/-
N/-
PWR
При техническом обслуживании изделия необходимо
соблюдать «Правила техники безопасности и технической
эксплуатации электроустановок потребителей».
При обнаружении видимых внешних повреждений корпуса
изделия дальнейшая его эксплуатация запрещена.
Гарантийное обслуживание выполняется производителем
издел и я . Послегарантийное обслу ж и вание издел ия
выполняется производителем по действующим тарифам.
Условия эксплуатации
Климатическое исполнение УХЛ4, диапазон рабочих
температур от -25...+50 °С, относительная влажность воздуха
до 80 % при 25°С. Рабочее положение в пространстве -
произвольное. Высота над уровнем моря до 2000 м.
Окружающая среда – взрывобезопасная, не содержащая пыли
в количестве, нарушающем работу реле, а также агрессивных
газов и паров в концентрациях, разрушающих металлы и
изоляцию.
Обслуживание
Перед отправкой на ремонт, изделие должно быть упаковано в
заводскую или другую упаковку, исключающую механические
повреждения.
По устойчивости к перенапряжениям и электромагнитным
помехам устройство соответствует ГОСТ IEC 60730-1.
Требование безопасности
Эксплуатация изделия должна осуществляться в соответствии
с требованиями, изложенными в руководстве по эксплуатации.
- изделия, имеющие повреждения механического характера;
Изделие должно устанавливаться и обс л у ж и вать с я
квалифицированным персоналом.
- изделия, бывшие в негарантийном ремонте;
- изделия, имеющие повреждения голографической наклейки.
Гарантийный срок эксплуатации изделия – 24 месяца с даты
продажи.
Гарантийные обязательства
При отсутствии даты продажи гарантийный срок исчисляется с
даты изготовления
Срок службы – 10 лет.
СООО «Евроавтоматика ФиФ» гарантирует ремонт или
замену вышедшего из строя изделия при соблюдении правил
эксплуатации и отсутствии механических повреждений.
Условия реализации и утилизации
Изделия реализуются через дилерскую сеть предприятия.
Утилизировать как электронную технику.
Не устанавливайте изделие без защиты в местах где возможно
попадания воды или солнечных лучей.
В гарантийный ремонт не принимаются:
Перед установкой необходимо убедиться в отсутствии
внешних повреждений устройства.
Транспортировка изделия может осуществляться любым
видом закрытого транспорта, обеспечивающим сохранение
упакованных изделий от механических воздействий и
воздействий атмосферных осадков. Хранение изделия
должно осуществляться в упаковке производителя в закрытых
помещениях с естественной вентиляцией при температуре
окружающего воздуха от минус 50° до плюс 50°С и
относительной влажности не более 80 % при температуре
+25°С.
Условия транспортировки и хранения
При подключении изделия необходимо следовать схеме
подключения.
Изделие, имеющее внешние механические повреждения,
эксплуатировать запрещено.
Предприятие изготовитель оставляет за собой право вносить
конструктивные изменения, без уведомления потребителя, с
целью улучшения качества и не влияющие на технические
характеристики и работу изделия.
- изделия, предъявленные без паспорта предприятия;
Мощность нагрузки
Ток
контактов
реле
Категория применения
DC-1АC-15АC-3
Накаливания,
галогенные,
электронагре-
ватели
Люминес-
центные
Люминесцентные
скомпенсирован-
ные
ЭСЛ, LED
лампы с
ЭПРА
Электро-
двигатели
Катушки
контакторов
Безиндуктивная
нагрузка
постоянного тока
24V
230V
АC-1
Активная
нагрузка
7мкФ
0,35А
750VA
2000W 1000W 750W
500W
0,9kW
16A
16A
16А
4000VA
Таблица 1
Свидетельство о приемке
Реле электромагниитное PK- Z-2 24 изготовлено и принято в
соответствии с требованиями ТУ BY 590618749.027-2017,
действующей технической документации и признано годным
для эксплуатации.
Не выбрасывать данное устройство вместе с
другими отходами!
В соответствии с зак оном об исп ользованном
оборудовании, бытовой электротехнический мусор
можно передать бесплатно и в любом количестве в
специальный пункт приема. Электронный мусор,
выброшенный на свалку или оставленный на лоне
природы, создает угрозу для окружающей среды и
здоровья человека.
Штамп ОТК
Дата продажи
Дата выпуска
Драгоценные металлы отсутствуют!
