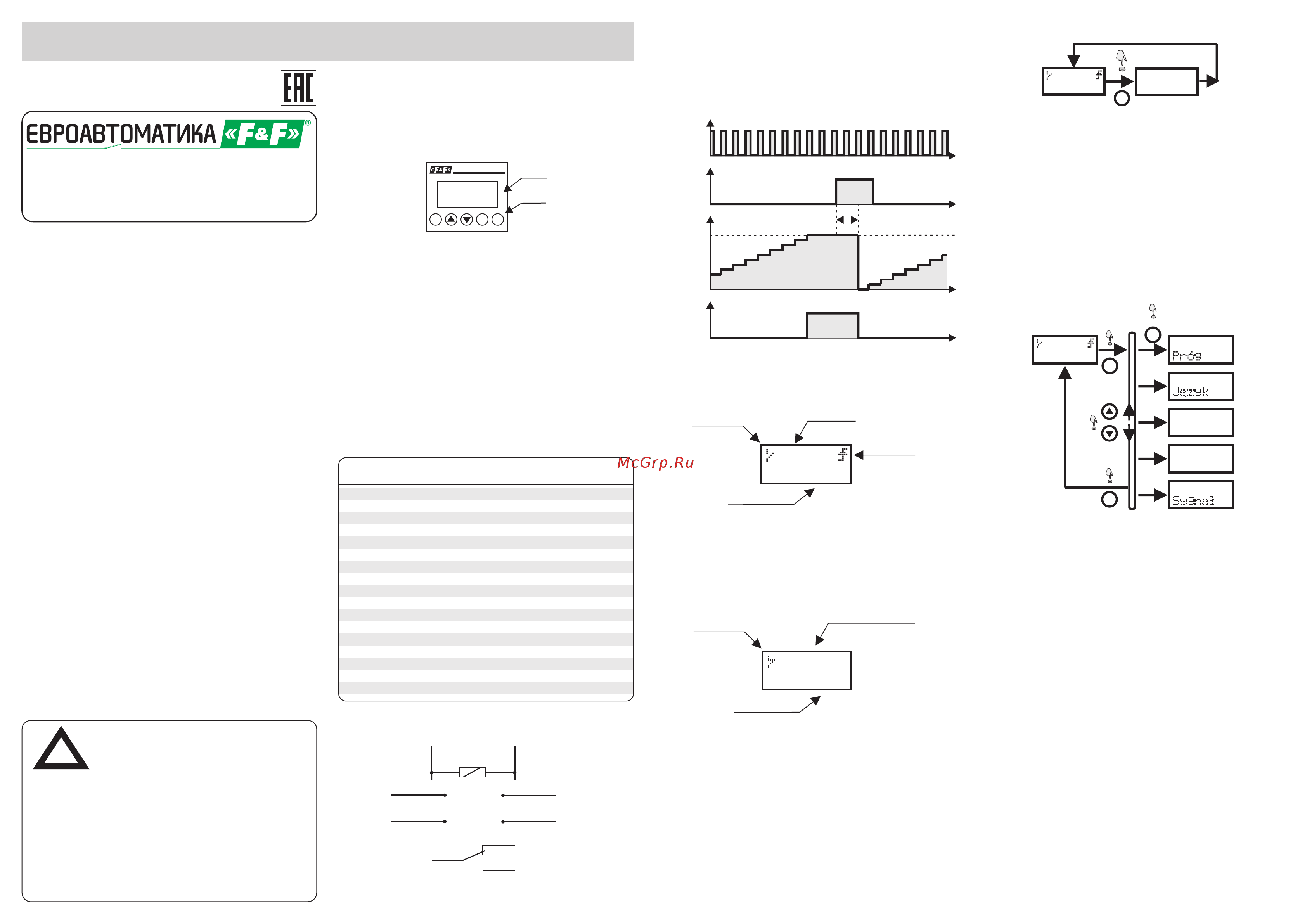

CLI-01
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Счетчик импульсов
Руководство по эксплуатации
Назначение
Счетчик импульсов предназначен для подсчета импульсов
напряжения переменного или постоянного тока (AC/DC),
поступающих от внешних устройств с целью определения
количества выполненных циклов работы в системах
автоматизации, например, для подсчета количества
ударов пресса, количества оборотов, количества единиц
продукции сходящей с конвейера и т.д.
Фунционал счётчика
- п а н е л ь у п р а в л е н и я д а е т в о з м о ж н о с т ь
запрограммировать и контролировать работу устройства;
- вход счетчика приспособлен к работе с сигналами AC/DC
с амплитудой от 10В до 264В и частотой до 50Гц для
сигналов переменного тока(АС) и 5кГц для сигналов
постоянного тока (DC);
- программируемый в диапазоне 1-99 999 999 параметр
Prog (Порог) определяет предельное количество
импульсов, которые могут быть подсчитаны в каждом
рабочем цикле;
- внешний вход для обнуления RESET;
- релейный выход, сигнализирующий окончание заданного
цикла счетчика(замкнуты контакты 11-12 8А);
- локальный счетчик, который обнуляется при помощи
внешнего входа или кнопкой RESET;
- глобальный счетчик (TOTAL), который подсчитывает все
импульсы (работа по кругу 0->99 999 999->0->..., или
обнуление при помощи функции в меню счетчика);
- цифровой фильтр для ограничения максимальной
частоты подсчитываемых импульсов(для отсечения помех
на входе счетчика);
- энергонезависимая память установок локального и
глобального счетчиков;
- многоуровневое меню счетчика на трех языках: русском,
английском и польском.
Изделие следует подключать к однофазной
сети согласно существующим нормам
электробезопасности. Правила подключения
описаны в данном руководстве. Работы,
связанные с установкой, подключением и
регулировкой должны проводиться квалифицированым
специалистом после ознакомления с инструкцией по
эксплуатации и функциями устройства. Перед началом
установки следует убедиться в отсутствии напряжения на
подключаемых проводах. Самовольное вскрытие корпуса
влечет за собой утрату права на гарантийное обслуживание
изделия, а также может стать причиной поражения
электрическим током. Изделие должно использоваться
по его прямому назначению. По вопросам монтажа и работы
устройства обращаться в службу технической поддержки.
!
ВНИМАНИЕ
Комплект поставки
Блок питания трансформаторный.......................................1
Руководство по эксплуатации..............................................1
Упаковка................................................................................1
Дисплей и органы управления
Для обслуживания и программирования счетчика CLI-01
используется двухрядный текстовой дисплей 2х8 символов и 5-ти
кнопочная клавиатура, расположенная на передней панели корпуса
счетчика.
На дисплее отображается информация о текущем состоянии
счетчика, а в режиме программирования - заданные параметры.
Функции кнопок управления
MENU - переход в режим программирования.
В режиме редактирования заданного параметра нажатие
данной кнопки производит переход к редактированию
следующей цифры параметра.
▲▼ - переход между соседними пунктами программного
меню, а также увеличение и уменьшение значения
редактируемого параметра.
OK - вход в выбранный раздел программного меню, а также
запоминание значения редактируемого параметра.
RESET - обнуление заданного цикла счетчика.
В режиме программирования - возвращение в
предыдущее подменю.
В режиме редактирования параметров нажатие данной
кнопки приводит к выходу из режима редактирования без
запоминания измененных значений.
01304569
TOTAL:
CLI-01
RESET
OK
MENU
Дисплей
Клавиатура
Технические характеристики
Напряжение питания 24...264 AC/DC
Вход:
напряжение низкого уровня, В 0...5 AC/DC
напряжение высокого уровня, В 10...264 AC/DC
частота постоянного тока (не более), кГц 5
частота переменного тока (не более), Гц 50
Напряжение входа RESET 24...264 AC/DC
Ток нагрузки реле, А 8 AC-1/250В AC
Потребляемая мощность, Вт 1,5
Степень защиты IР20
Степень загрязнения среды 2
Категория перенапряжения III
Диапазон рабочих температур, °С -25...+50
2
Подключение винтовые зажимы 2,5мм
Габариты (ШхВхГ), мм 52,5x90x65
Тип корпуса 3S
Монтаж на DIN-рейку 35мм
Схема подключения
8
4
3
RESET INPUT
-
/~
-
/~
AC/DC
1
2
11
12
7
10
+/~
+/~
Принцип работы
Счетчик CLI-01 является однонаправленным счетчиком
вверх (на увеличение), подсчитывающим импульсы от
ноля до значения,установленного потребителем.
Состояние счетчика отображается на дисплее. Во время
подсчета импульсов на дисплее отражается следующая
информация:
Достижение значения, установленного потребителем,
отмечается замыканием контактов встроенного реле.
Одновременно прекращается подсчет импульсов,
подсветка дисплея начинает моргать(три раза), а на
дисплее отображается надпись STOP.
Новый цикл счетчика может быть начат только после
обнуления значения счетчика при помощи меню, кнопки
RE S E T ил и вн е ш не го в х од а о б н уле н и я. Д ля
предотвращения случайного обнуления значения
счетчика, само обнуление происходит лишь при условии
что кнопка RESET (или внешний вход обнуления) нажата
(подключен) на протяжении 3 сек.
Кроме локального счетчика, который обнуляется при
нажатии кнопки RESET, устройство имеет глобальный
счетчик, который подсчитывает все импульсы и
обнуляется лишь при переполнении или с помощью меню.
Для отображения значения глобального счетчика следует
нажать кнопку ОК.
ПОРОГ
СЧЕТЧИК
3сек
ИМПУЛЬСЫRESET
РЕЛЕ
ВЫКЛ.
Состояние кон-
тактов реле
Индикатор рабо-
ты счетчика
Индикатор считыва-
ния импульсов
Текущее значе-
ние счетчика
00000999
>>
Состояние кон-
тактов реле
Текущее значе-
ние счетчика
00002000
STOP
Индикация достижения
заданного значения
00029867
TOTAL:
OK
00000999
>>
ВНИМАНИЕ!
Счетчик запоминает свое текущее состояние при
отключении напряжения питания. Это означает что при
появлении напряжения восстанавливаются как
значения локального и глобального счетчиков, так и
состояние контактов реле.
Программирование счетчика
Программирование счетчика происходит с помощью
встроенных дисплея и клавиатуры. Для входа в режим
программирования параметров, необходимо нажать
кнопку MENU. Переход между соседними пунктами меню
производится кнопками ВВЕРХ и ВНИЗ.
Вход в выбранную позицию меню осуществляется кнопкой
ОК, возвращение к предыдущему меню - кнопкой RESET.
Меню счетчика
1. Prog (Порог)
Параметр Prog(Порог) определяет значение счетчика до
которого должен происходить подсчет в каждом цикле
работы.
После выбора пункта меню Prog(Порог) нажать на кнопку
ОК.
Счетчик перейдет в режим корректировки параметра, а
текущая корректируемая цифра будет отмечена
моргающим курсором.
При помощи кнопок ВВЕРХ и ВНИЗ установить нужное
значение цифры в текущей позиции, при помощи кнопки
MENU передвинуть курсор к следующей цифре. После
установки всех цифр, при помощи кнопки ОК подтвердить
выбранное значение параметра.
Факт смены параметра подтверждается сообщением
Zapisane(Записано) вместе с новым значением. Из режима
редактирования параметра можно выйти при помощи
кнопки RESET, что вызывает отмену измененного значения
и возвращение к подменю Prog(Порог)
00000999
>>
MENU
MENU
Ust.ZERO
MENU
MENU MENU
FiltrDC
MENU
RESET
MENU
OK
