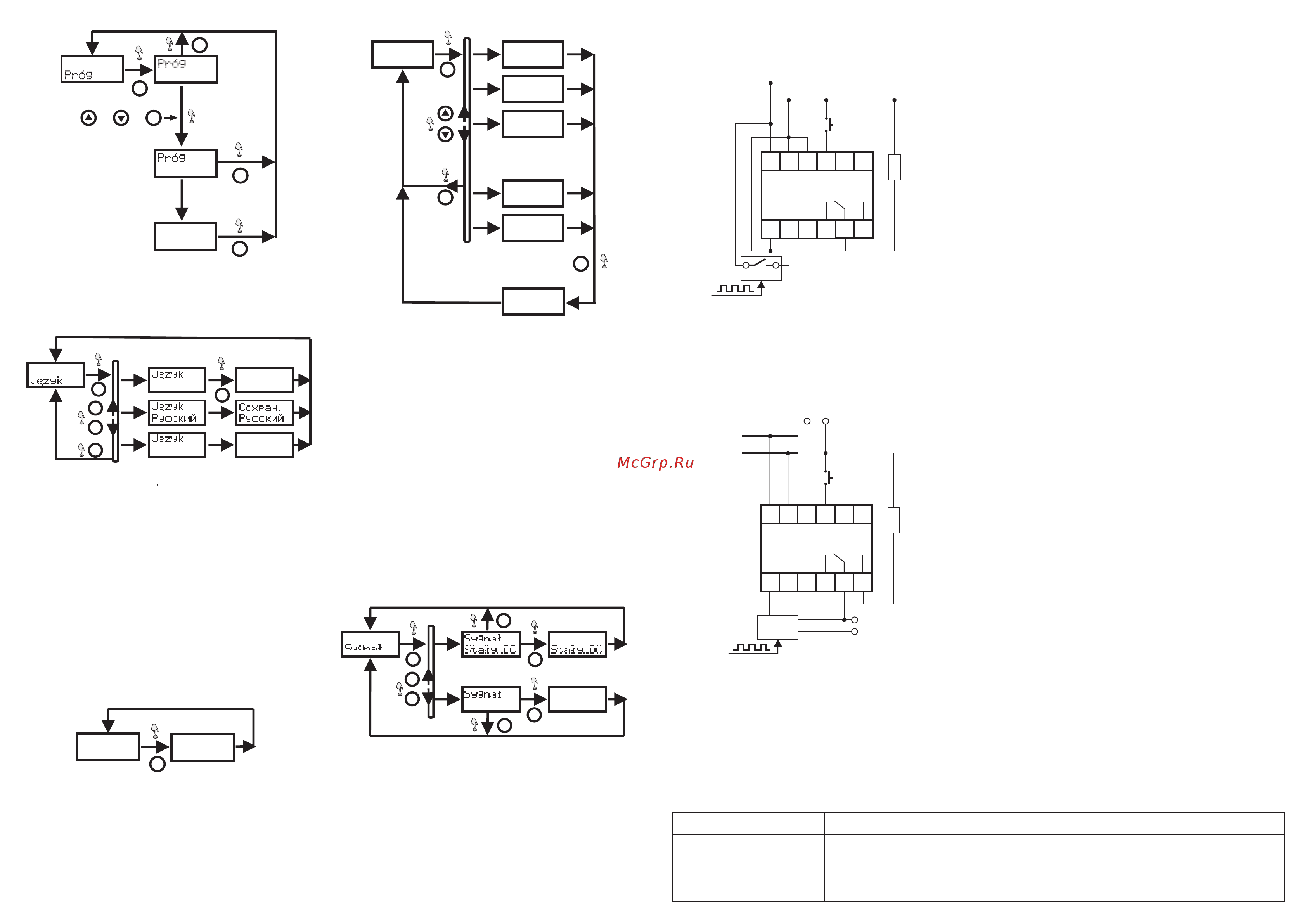

![Евроавтоматика CLI-01 [2/3] Ust zero menu](/views2/1780428/page2/bg2.png)
ВНИМАНИЕ!
Перед подключением изделия к электрической сети (в
случае его хранения или транспортировки при низких
температурах), для исключения повреждений
вызванных конденсацией влаги, необходимо
выдержать изделие в теплом помещении не менее 2-х
часов.
Условия транспортировки и хранения
Транспортировка изделия может осуществляться любым
видом закры того транспо рта, обеспечивающим
сохранение упакованных изделий от механических
воздействий и воздействий атмосферных осадков.
Хранение изделия должно осуществляться в упаковке
производителя в закрытых помещениях с естественной
вентиляцией при температуре окружающего воздуха от
минус 25° до плюс 50°С и относительной влажности не
более 80% при температуре +30°С.
Требование безопасности
Эксплуатация изделия должна осуществляться в
соответствии с требованиями, изложенными в руководстве
по эксплуатации.
Перед установкой необходимо убедиться в отсутствии
внешних повреждений устройства.
Изделие, имеющее внешние механические повреждение,
эксплуатировать запрещено.
Не устанавливайте реле без защиты в местах где возможно
попадания воды или солнечных лучей.
Реле должно устанавливаться и обслуживаться
квалифицированным персоналом.
При подключении реле необходимо следовать схеме
подключения.
Свидетельство о приемке
Счётчик импульсов CLI-01 изготовлен и принят в
соответствии с требованиями действующей технической
документации и признан годным к эксплуатации.
Условия эксплуатации
Климатическое исполнение УХЛ4, диапазон рабочих
температур от -10...+40 °С, относительная влажность
воздуха до 80% при 25°С. Рабочее положение в
пространстве - произвольное. Высота над уровнем моря до
2000м. Окружающая среда – взрывобезопасная, не
содержащая пыли в количестве, нарушающем работу
реле, а также агрессивных газов и паров в концентрациях,
разрушающих металлы и изоляцию.
По устойчивости к перенапряжениям и электромагнит-ным
помехам устройство соответствует ГОСТ IEC 60730-1.
Обслуживание
При техническом обслуживании изделия необходимо
соблюдать «Правила техники безопасности и технической
эксплуатации электроустановок потребителей».
При обнаружении видимых внешних повреждений корпуса
изделия дальнейшая его эксплуатация запрещена.
Гарантийное обслуживание производится произво-
дитемем изделия. Послегарантийное обслуживание
изделия выполняется производителем по действующим
тарифам.
Перед отправкой на ремонт, изделие должно быть
упаковано в заводскую или другую упаковку, исключающую
механические повреждения.
Условия реализации и утилизации
Изделия реализуются через дилерскую сеть предприятия.
Утилизировать как электронную технику.
Драгоценные металлы отсутствуют
Штамп ОТК
Дата продажи
Дата выпуска
RESET
OK
00012000
00012000
Zapisane
MENU
+1 -1
MENU
OK
00000000
RESET
2. Jezyk(Язык)
Параметр Jezyk (Язык) позволяет выбрать язык меню и
сообщений на дисплее. На выбор предлагается три языка:
русский, английский и польский.
После выбора пункта меню Jezyk(Язык), следует нажать
кнопку ОК. С помощью кнопок ВВЕРХ и ВНИЗ выбрать
желаемый язык и подтвердить выбранное значение
параметра кнопкой ОК. Подтверждение смены параметра
отображается сообщение на выбранном языке (см.рис.).
Выход из режима корректировки параметра без
запоминания изменений можно произвести при помощи
кнопки RESET.
3.Ust.ZERO(СБРОС)
Данный пункт меню предназначен для обнуления
глобального счетчика (TOTAL).
ВНИМАНИЕ!
Нажатие кнопки ОК вызывает обнуление показаний
глобал ь ного счетчи ка бе з доп ол нит е льно го
подтверждения.
4.FiltrDC(Фильтр)
Параметр FiltrDC(Фильтр) позволяет установить значения
встроенного цифрового фильтра. При помощи данного
фильтра можно ограничить частоту входных импульсов и
тем самым уменьшить чувствительность счетчика к таким
помехам как, например, нестабильность контактов реле в
момент замыкания и т.п. Структура меню для установки
параметра FiltrDC(Фильтр) изображена на рисунке.
OK
RESET
p
q
MENU
Polski
English English
Polski
Zapisane
Saved
OK
00000000
TOTAL:
Ust.ZERO
MENU
OK
Filtr
Nie
Filtr
2Hz
Filtr
5Hz
Zapisane
xxxxHz
Filtr
500Hz
Filtr
1000Hz
RESET
FiltrDC
MENU
OK
OK
После выбора пункта меню FiltrDC(Фильтр), следует
нажать кнопку ОК. При помощи кнопок ВВЕРХ и ВНИЗ
выбрать требуемую частоту фильтрации и кнопкой ОК
подтвердить выбранное значение параметра. Выход из
режима редактирования параметра без запоминания
изменений можно произвести при помощи кнопки RESET.
Установка значения параметра Nie(Выкл) не означает
выключение фильтра - фильтр не работает лишь в случае
выбора, в качестве входного, сигнала АС 50 Гц.
5.Sygnal (Вход)
Параметр Sygnal(Вход) позволяет выбрать тип сигнала на
входе счетчика - переменного или постоянного тока. После
выбора пункта меню Sygnal (Вход), следует нажать на
кнопку ОК. С помощью кнопок ВВЕРХ и ВНИЗ выбрать
требуемый тип входа и кнопкой ОК подтвердить выбранное
значение параметра. Подтверждение смены параметра
отображается сообщением Zapisane (Записано) вместе с
новым значением. Выход из режима редактирования
параметра без запоминания изменений осуществляется
кнопкой RESET. Структура меню для выбора параметра
Sygnal (Вход) изображена на рисунке.
ВНИМАНИЕ!
Выбор типа сигнала для входа счетчика является,
одновременно и выбором типа сигнала для внешнего
входа RESET.
OK
RESET
RESET
Zapisane
MENU
AC_50Hz
Zapisane
AC_50Hz
OK
OK
p
q
Схема подключения счетчика при формировании
сигналов счета и сброса от сети питания 230 В
А1 - формирователь счетных импульсов
S1 - кнопка внешнего сигнала «RESET»
Rн - нагрузка - лампа сигнализации достижения счетчиком
заданного значения
Схема подключения счетчика при питании от сети 220В
и формировании импульсов счета и сброса от 24В
А1 - формирователь счетных импульсов
S1 - кнопка внешнего сигнала «RESET»
Rн - нагрузка - лампа сигнализации достижения счетчиком
заданного значения 24В.
1
2
3
4
5
6
7
8
9
10
11
12
L
N
RН
А1
S1
+
-
1
2
3
4
5
6
7
8
9
10
11
12
L
N
RН
А1
S1
+
-
+
-
24B
