Принцип действия
Модуль MB-LS-1 производит непрерывное измерение
освещенности с помощью встроенного датчика. Прочитать
измеренные значения, выполнить настройку всех
параметров счета, связи и обмена данными можно по
последовательному интерфейсу RS-485 с помощью
протокола MODBUS RTU.
П р е о б р а з о ва т ел ь и з г от о в л е н в с п е ц и а л ь н о м
малогабаритном корпусе из пластмассы, подключается
через кабельный герметичный ввод PG7 круглого сечения,
м а к с и м ал ь н ы й ø 7м м. К о рп ус с о с пе ц иа ль н ым
уплотнительным фланцем крепится на плоскость с
помощью двух шурупов, закрывается крышк ой с
силиконовой герметизирующей прокладкой на четыре
шурупа.
Назначение
П р е о б р а зо в ат ел ь M B - L S - 1 п р ед н а з н а ч е н д л я
непрерывного измерения освещенности в диапазоне
0÷2000 lux и обмена данными по последовательному
интерфейсу RS-485 согласно протокола MODBUS RTU.
MB-LS-1
Преобразователь уровня
освещенности
Руководство по эксплуатации

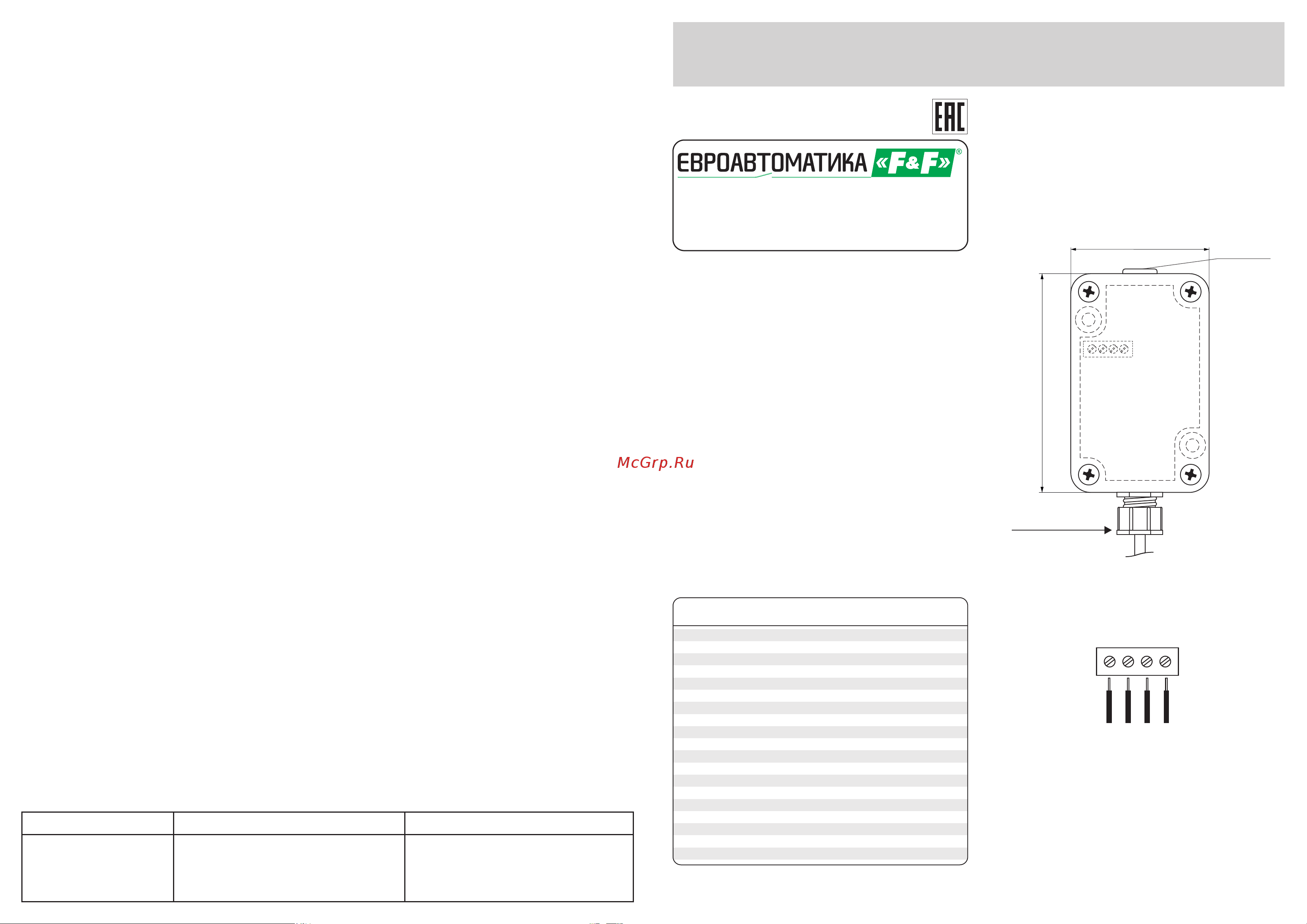

Описание:
Конструкция преобразователя
П р е о б р а з о в а т е л ь в ы п о л н е н в г е р м е т и ч н о м
малогабаритном пластиковом корпусе, подключение
производится проводом через кабельный ввод (сальник) с
максимальным диаметром провода 7мм.
Корпус крепится к основанию при помощи двух винтов,
спрятанных под крышкой. Крышка корпуса крепится при
помощи 4-х винтов. По контуру крышки предусмотрена
силиконовая прокладка.
IP65MB-LS-1
Изделие следует подключать к однофазной
сети согласно существующим нормам
электробезопасности. Правила подключения
описаны в данном руководстве. Работы,
связанные с установкой, подключением и
регулировкой должны проводиться квалифицированым
специалистом после ознакомления с инструкцией по
эксплуатации и функциями устройства. Перед началом
установки следует убедиться в отсутствии напряжения на
подключаемых проводах. Самовольное вскрытие корпуса
влечет за собой утрату права на гарантийное обслуживание
изделия, а также может стать причиной поражения
электрическим током. Изделие должно использоваться
по его прямому назначению. По вопросам монтажа и работы
устройства обращаться в службу технической поддержки.
!
ВНИМАНИЕ
Комплект поставки
Преобразователь..............................................................1
Руководство по эксплуатации..............................................1
Упаковка............................................................................1
ВНИМАНИЕ!
Перед подключением изделия к электрической сети (в
случае его хранения или транспортировки при низких
температурах), для исключения повреждений,
вызванных конденсацией влаги, необходимо
выдержать изделие в теплом помещении не менее 2-х
часов.
Штамп ОТК
Дата продажиДата выпуска
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
42
63
ввод PG7
датчик
+9...30 V DC
0 V DC
RS485 - A
RS485 - B
+9...30V DC
0V DC
RS485 - A
RS485 - B
Схема подключения
Технические характеристики
Напряжение питания (DC), В 9÷30
Макс. ток потребления, мА 40
Диапазон измерения, лк 1÷2000
Макс. погрешность измерения температуры, °С ±1
Последовательный интерфейс RS-485
Протокол MODBUS RTU, SLAVE
Параметры протокола:
- скорость 1200÷115200 бит/с
- биты данных 8
- стоп-биты 1 / 1.5 / 2
- биты четности EVEN / ODD / NONE
Адрес (базовый) 1 ÷ 247 (1)
Степень загрязнения среды 2
Категория перенапряжения III
Рабочая температура, °С -40 ÷ +70
2
Подключение Винтовые зажимы 2,5 мм
Размер, мм 42х63х30
Степень защиты IP65
Монтаж на плоскость
Содержание
- Mb ls 1 1
- Внимание 1
- Комплект поставки 1
- Конструкция преобразователя 1
- Назначение 1
- Описание 1
- Преобразователь уровня освещенности 1
- Принцип действия 1
- Схема подключения 1
- Технические характеристики 1
- Верните крышку на корпус 2
- Внимание 2
- Гарантийные обязательства 2
- Гарантийный срок эксплуатации изделия 24 месяца с даты продажи срок службы 10 лет при отсутствии даты продажи гарантийный срок исчисляется с даты изготовления сооо евроавтоматика фиф гарантирует ремонт или замену вышедшего из строя изделия при соблюдении правил эксплуатации и отсутствии механических повреждений в гарантийный ремонт не принимаются изделия предъявленные без паспорта предприятия изделия бывшие в негарантийном ремонте изделия имеющие повреждения механического характера изделия имеющие повреждения голографической наклейки предприятие изготовитель оставляет за собой право вносить конструктивные изменения в изделия без уведомления потребителя с целью улучшения их качества и не влияющие на технические характеристики и работу изделия 2
- Драгоценные металлы отсутствуют 2
- Изделие изготовлено и принято в соответствии с требованиями действующей технической документации и признано годным для эксплуатации 2
- Изделия реализуются через дилерскую сеть предприятия утилизировать как электронную технику 2
- Климатическое исполнение ухл4 диапазон рабочих температур от 25 до 50 с относительная влажность воздуха до 80 при 25 с рабочее положение в пространстве произвольное высота над уровнем моря до 2000 м окружающая среда взрывобезопасная не содержащая пыли в количестве нарушающем работу реле а также агрессивных газов и паров в концентрациях разрушающих металлы и изоляцию по устойчивости к перенапряжениям и электромагнитным помехам устройство соответствует гост iec 60730 1 2
- Модуль имеет функции сигнализации работы датчика и перегрева состояние регистрации 512 превышение критической температуры 80 c может привести к неправильной работе измерительной системы 2
- Монтаж 2
- Монтаж преобразователя на месте действия прямого солнечного света может привести к перегреву системы в жаркие летние дни 2
- Обслуживание 2
- Общие положения рекомендуется использование фильтров подавления помех например op 230 рекомендуется использовать тип экранированного провода для подключения модуля к другому устройству в случае использования экранированных кабелей экраны должны быть заземлены только с одной стороны и как можно ближе к устройству не размещайте параллельные сигнальные линии в непосредственной близости от линий высокого напряжения не устанавливайте модуль в непосредственной близости от мощных электрических устройств электромагнитных измерительных приборов устройств с фазовой регулировкой мощности а также других устройств которые могут создавать помехи 2
- Отсутствие гальванической изоляции между входом питания и линией rs 485 и выходами датчика 2
- Параметры протокола modbus rtu 2
- Перед установкой модуля выполните настройки для выбранных параметров связи modbus и параметров работы 2 отключите питание распределительного устройства 3 открутите крепежные винты крышки 4 в месте измерения установите модуль на плоскость измерительным датчиком вниз 5 протяните кабель через сальник и плотно закрепите его так чтобы внутренняя прокладка плотно прилегала к кабелю 6 подключите провода питания к клеммам 0v 7 подключите выходной сигнал a b порт rs 485 к выходу 2
- При техническом обслуживании изделия необходимо соблюдать правила техники безопасности и технической эксплуатации электроустановок потребителей при обнаружении видимых внешних повреждений корпуса изделия дальнейшая его эксплуатация запрещена га р а н т и й н о е о б с л у ж и в а н и е п р о и з в о д и т с я производителем изделия послегарантийное обслуживание изделия выполняется производителем по действующим тарифам перед отправкой на ремонт изделие должно быть упаковано в заводскую или другую упаковку исключающую механические повреждения 2
- Свидетельство о приемке 2
- Сооо евроавтоматика фиф www fif by 375 29 180 18 40 e mail energetic fif by 2
- Техническая консультация 2
- Транспортировка изделия может осуществляться любым видом закрытого транспорта обеспечивающим сохранение упакованных изделий от механических воздействий и воздействий атмосферных осадков хранение изделия должно осуществляться в упаковке производителя в закрытых помещениях с естественной вентиляцией при температуре окружающего воздуха от 50 с до 50 с и относительной влажности не более 80 при температуре 25 с 2
- Требование безопасности 2
- Условия реализации и утилизации 2
- Условия транспортировки и хранения 2
- Условия эксплуатации 2
- Установка 2
- Устройства master максимальная длина кабеля utp составляет 300 м 2
- Эксплуатация изделия должна осуществляться в соответствии с требованиями изложенными в руководстве по эксплуатации перед установкой необходимо убедиться в отсутствии внешних повреждений устройства изделие имеющее внешние механические повреждения эксплуатировать запрещается не устанавливайте реле без защиты в местах где возможно попадание воды или солнечных лучей изделие должно устанавливаться и обслуживаться квалифицированным персоналом при подключении изделия необходимо следовать схеме подключения 2
