Евроавтоматика MB-AHT-1 Инструкция по эксплуатации онлайн
Принцип действия
Модуль MB-AHT-1 производит непрерывное измерение
влажности и температуры с помощью встроенного
датчика. Прочитать измеренные значения, выполнить
настройку всех параметров счета, связи и обмена данными
можно по последовательному интерфейсу RS-485 с
помощью протокола MODBUS RTU.
Модуль об орудов ан вс тр о енн ы м н агр е ват елем ,
предназначенным для осушения поверхности датчика
измерения. Это препятствует конденсации влаги, которая
может мешать результату измерения. Функция не является
обязательной и может быть отключена через регистр 512.
Во включенном режиме обогреватель включается
автоматически после превышения влажности значения
97 %. Работа нагревателя может повлиять на точность
измерения, поэтому во время ее работы, измерения
заблокированы (преобразователь возвращает результат
измерения до момента вк лючения нагревателя).
Приблизительный цикл работы нагревателя: работа -
1 секунда / стоп – 5 секунд; желтый - удачный обмен по
протоколу MODBUS RTU.
Конструкция преобразователя
Пр е о бра зо вател ь пр ед ста вл ен в сп е ц иал ь н ом,
малогабаритном пластиковом корпусе, подключение
осуществляется через кабельный ввод PG7, округлым
проводом любой длины диаметром максимум 7мм. Корпус
имеет специальный уплотнитель вложенный в крышку,
которая крепится 4 винтами.
Конструкция преобразователя предусматривает его
крепление на плоскость при помощи двух винтов.
ВНИМАНИЕ!
Отсутствует гальваническая развязка между источником
питания, линиями RS-485 и входами датчиков.
Комплект поставки
Преобразователь..............................................................1
Руководство по эксплуатации..............................................1
Упаковка............................................................................1
Назначение
Преобр аз о в ат ел ь MB-AHT- 1 пред н а з н ач е н для
непрерывного измерения температуры в диапазоне
-40÷70 °C и относительной влажности в диапазоне 0÷100%
RH и обмена данными по последовательному интерфейсу
RS-485 согласно протокола MODBUS RTU.
Функции
- измерение влажности;
- измерение температуры;
- считывание текущей температуры;
- статус работы датчика.
MB-AHT-1
Преобразователь влажности и
температуры
Руководство по эксплуатации
Описание:
IP65
MB-ANT-1
Изделие следует подключать к однофазной
сети согласно существующим нормам
электробезопасности. Правила подключения
описаны в данном руководстве. Работы,
связанные с установкой, подключением и
регулировкой должны проводиться квалифицированым
специалистом после ознакомления с инструкцией по
эксплуатации и функциями устройства. Перед началом
установки следует убедиться в отсутствии напряжения на
подключаемых проводах. Самовольное вскрытие корпуса
влечет за собой утрату права на гарантийное обслуживание
изделия, а также может стать причиной поражения
электрическим током. Изделие должно использоваться
по его прямому назначению. По вопросам монтажа и работы
устройства обращаться в службу технической поддержки.
!
ВНИМАНИЕ
Штамп ОТК
Дата продажиДата выпуска
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by

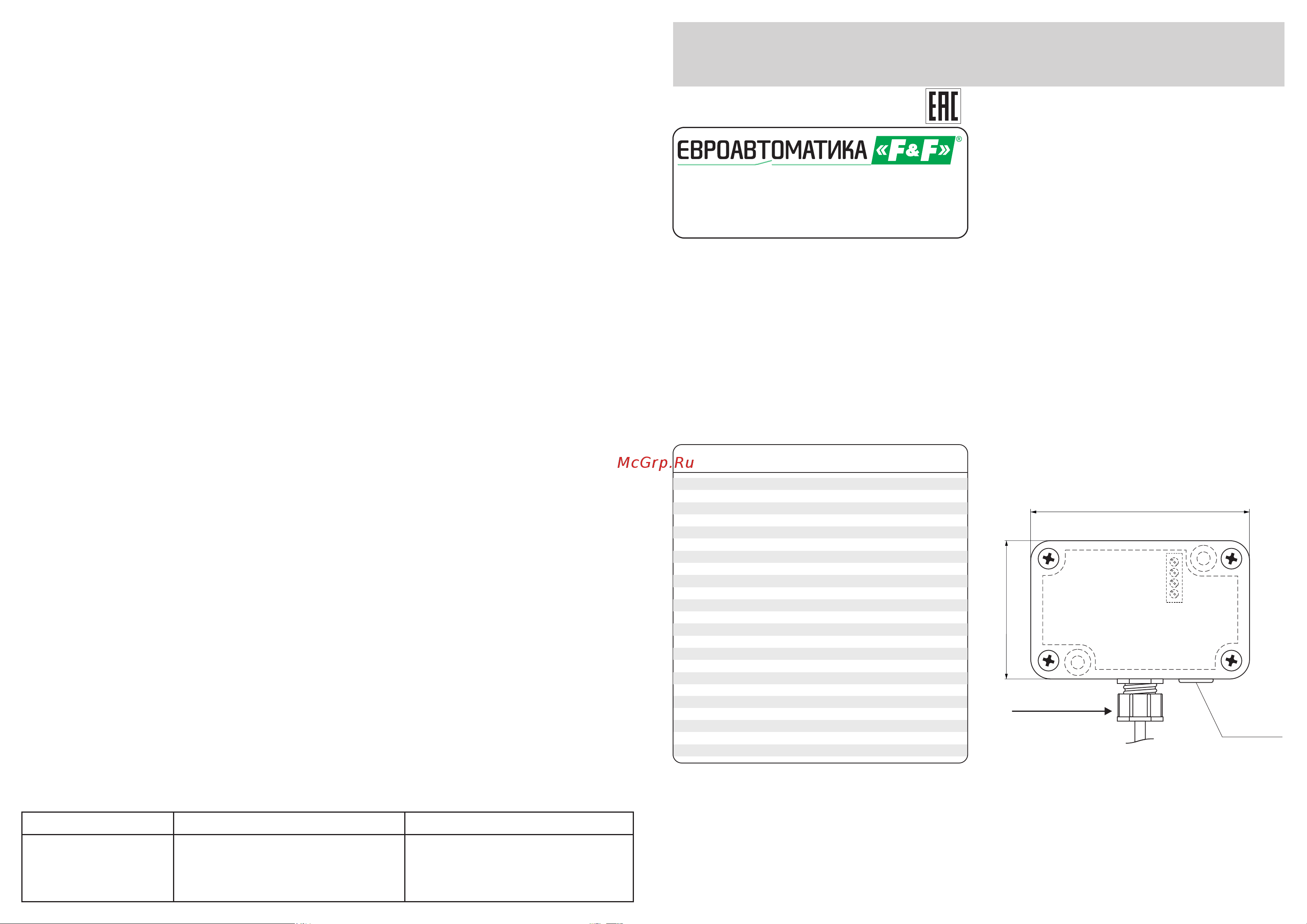

42
63
ввод PG7
датчик
+9...30 V DC
0 V DC
RS485 - A
RS485 - B
Напряжение питания (DC), В 9÷30
Макс. ток потребления, мА 40
Диапазон измерений, °C / % RH -40÷70 / 0÷100
Макс. погрешность измерения температуры, °C ±1
Макс. погрешность измерения влажности, %
- (0÷80% RH) ±4,5
- (80÷100% RH) ±6,0
Частота дискретизации, Гц 10
Последовательный интерфейс RS-485
Протокол MODBUS RTU, SLAVE
Параметры протокола:
- скорость 1200÷115200 бит/с
- биты данных 8
- стоп-биты 1 / 1.5 / 2
- биты четности EVEN / ODD / NONE
Адрес (базовый) 1 ÷ 247 (1)
Степень загрязнения среды 2
Категория перенапряжения III
Рабочая температура, °С -40 ÷ +70
2
Подключение Винтовые зажимы 2,5 мм
Размер, мм 42х63х30
Степень защиты IP65
Монтаж на плоскость
Технические характеристики
ВНИМАНИЕ!
Перед подключением изделия к электрической сети (в
случае его хранения или транспортировки при низких
температурах), для исключения повреждений,
вызванных конденсацией влаги, необходимо
выдержать изделие в теплом помещении не менее 2-х
часов.
Содержание
- Mb aht 1 1
- Mb ant 1 1
- Преобразователь влажности и температуры 1
- Страница 1 1
- Возврат к заводским настройкам 2
- Гарантийные обязательства 2
- Гарантийный срок эксплуатации изделия 24 месяца с даты продажи срок службы 10 лет при отсутствии даты продажи гарантийный срок исчисляется с даты изготовления сооо евроавтоматика фиф гарантирует ремонт или замену вышедшего из строя изделия при соблюдении правил эксплуатации и отсутствии механических повреждений в гарантийный ремонт не принимаются изделия предъявленные без паспорта предприятия изделия бывшие в негарантийном ремонте изделия имеющие повреждения механического характера изделия имеющие повреждения голографической наклейки предприятие изготовитель оставляет за собой право вносить конструктивные изменения в изделия без уведомления потребителя с целью улучшения их качества и не влияющие на технические характеристики и работу изделия 2
- Драгоценные металлы отсутствуют 2
- Изделие изготовлено и принято в соответствии с требованиями действующей технической документации и признано годным для эксплуатации 2
- Изделия реализуются через дилерскую сеть предприятия утилизировать как электронную технику 2
- Климатическое исполнение ухл4 диапазон рабочих температур от 25 до 50 с относительная влажность воздуха до 80 при 25 с рабочее положение в пространстве произвольное высота над уровнем моря до 2000 м окружающая среда взрывобезопасная не содержащая пыли в количестве нарушающем работу реле а также агрессивных газов и паров в концентрациях разрушающих металлы и изоляцию по устойчивости к перенапряжениям и электромагнитным помехам устройство соответствует гост iec 60730 1 2
- Монтаж 2
- Обслуживание 2
- Общие рекомендации рекомендуется применять фильтры от импульсных помех и перенапряжений в цепи питания например ор 230 рекомендуется применение экранированные сигнальные провода типа витая пара для подключения модуля к другим устройствам в случае применения экранированных кабелей заземление экранов осуществлять только с одной стороны как можно ближе к устройству не укладывать сигнальные провода в непосредственной близости и параллельно с силовыми линиями высокого и среднего напряжения не устанавливайте модуль в непосредственной близости от электрических аппаратов большой мощности электромагнитных измерительных приборов устройств с фазовой регулировкой мощности а также других устройств которые могут создавать электромагнитные помехи установка 1 перед установкой модуля установите параметры связи modbus и параметр измерения 2 отключите питание 3 отвинтите крепежные винты крышки 4 в месте измерения установите модуль ориентируя его измерительным датчиком вниз 5 протяните кабель через сальни 2
- Отключить питание 2 снять лицевую панель модуля 3 выставить на переключателе цифру 9 4 включить питание и в течение 3 секунд установить переключатель на 1 2
- Параметры протокола modbus rtu 2
- При техническом обслуживании изделия необходимо соблюдать правила техники безопасности и технической эксплуатации электроустановок потребителей при обнаружении видимых внешних повреждений корпуса изделия дальнейшая его эксплуатация запрещена га р а н т и й н о е о б с л у ж и в а н и е п р о и з в о д и т с я производителем изделия послегарантийное обслуживание изделия выполняется производителем по действующим тарифам перед отправкой на ремонт изделие должно быть упаковано в заводскую или другую упаковку исключающую механические повреждения 2
- Свидетельство о приемке 2
- Сооо евроавтоматика фиф www fif by 375 29 180 18 40 e mail energetic fif by 2
- Страница 2 2
- Техническая консультация 2
- Транспортировка изделия может осуществляться любым видом закрытого транспорта обеспечивающим сохранение упакованных изделий от механических воздействий и воздействий атмосферных осадков хранение изделия должно осуществляться в упаковке производителя в закрытых помещениях с естественной вентиляцией при температуре окружающего воздуха от 50 с до 50 с и относительной влажности не более 80 при температуре 25 с 2
- Требование безопасности 2
- Условия реализации и утилизации 2
- Условия транспортировки и хранения 2
- Условия эксплуатации 2
- Эксплуатация изделия должна осуществляться в соответствии с требованиями изложенными в руководстве по эксплуатации перед установкой необходимо убедиться в отсутствии внешних повреждений устройства изделие имеющее внешние механические повреждения эксплуатировать запрещается не устанавливайте реле без защиты в местах где возможно попадание воды или солнечных лучей изделие должно устанавливаться и обслуживаться квалифицированным персоналом при подключении изделия необходимо следовать схеме подключения 2
