Евроавтоматика MAX-CN-ETH-485 Инструкция по эксплуатации онлайн

Евроавтоматика MAX-CN-ETH-485 Инструкция по эксплуатации онлайн

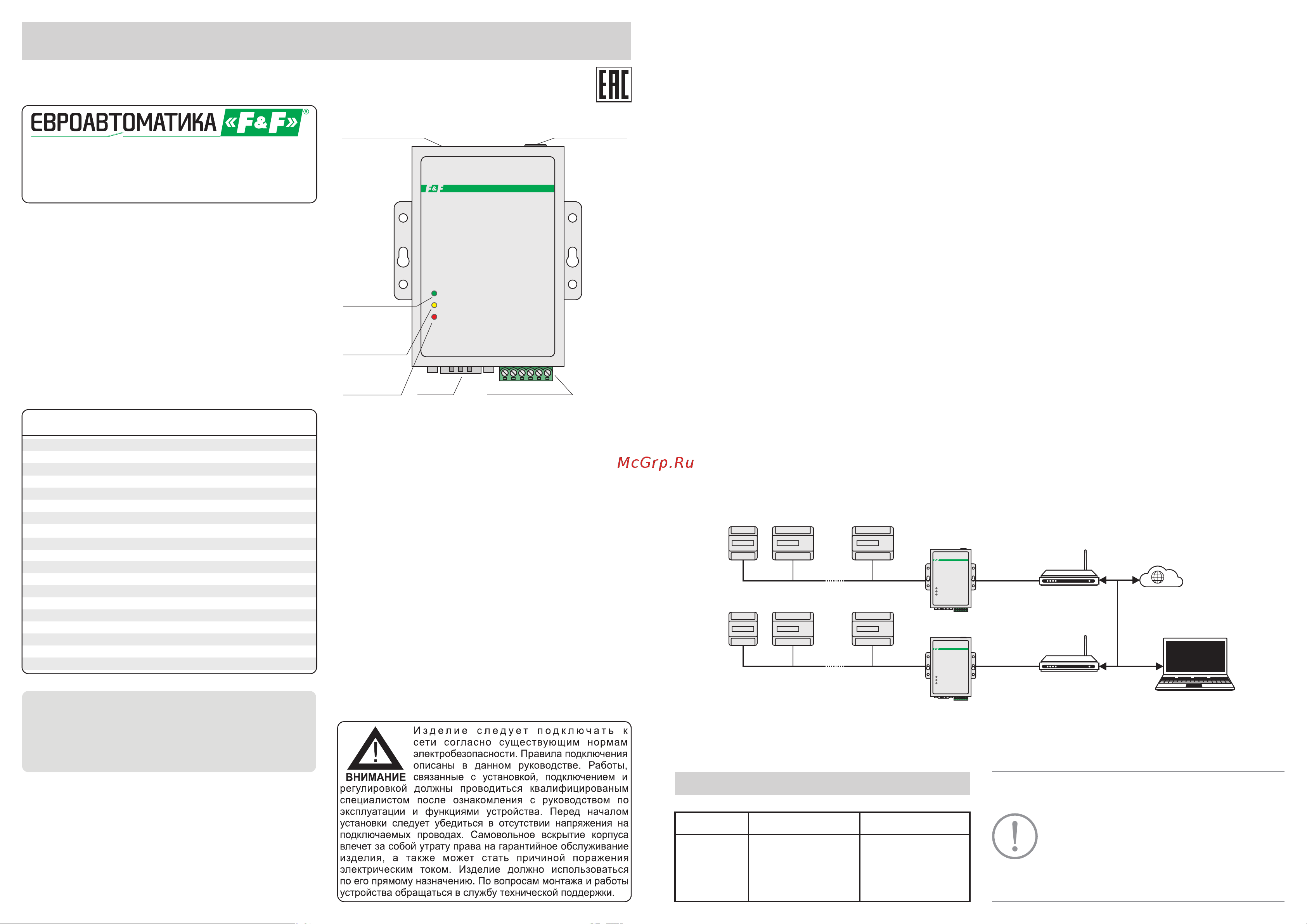

Внешний вид и индикация
Подключение
1.Открыть на компьютере веб-браузер и ввести адрес
конвертера: http://192.168.2.1
Пароль: system.
2. Откроется окно входа. Ввести имя пользователя и
пароль, по умолчанию:
Пользователь: admin
Интерфейс конфигурации конвертера откроется в окне
браузера.
Для подключения преобразователя интерфейса MAX-CN-
ETH-485 к компьютеру необходимо произвести
следующие настройки:
Прео бразовател ь инте рфей са MAX-CN-ETH-485
предназначен для подключения к сети Ethernet в качестве
устройства сопряжения оборудования с различными
протоколами и интерфейсами передачи данных,
ос на ще нны х п ос ледо вател ьн ыми по рта ми RS-
232/422/485.
Применение
Применяется в промышленных локальных сетях, в
системах диспетчеризации, автоматизации и контроля
технологических процессов, учета электроэнергии
(электросчетчики), системах контроля доступа и
безопасности.
Назначение
MAX-CN-ETH-485
Руководство по эксплуатации
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Технические характеристики
Напряжение питания, В 9...24 DC
Блок питания, В 9DC
Поддерживаемые интерфейсы RS-232/422/485,
Подключение
Ток потребления, А 0,5...1
Ethernet 10/100 Мб/с
- порт RS-232 разъем db-9
- порт RS-422/485 6-контактный разъем
Степень защиты IР20
Категория перенапряжения III
Диапазон рабочих температур, С° -25...+50
Момент затяжки винтового соединения, Нм 0,4
Габариты (ШхВхГ), мм 86x100x26
Масса, кг 0,212
Монтаж на плоскость
Код ETIM -
- Ethernet разъем RJ-45
Артикул EA17.001.001
Степень загрязнения среды 2
Упаковка......................................................................... 1 шт.
Блок питания, 9 В DC.................................................... 1 шт.
Комплект поставки
Руководство по эксплуатации....................................... 1 шт.
Преобразователь интерфейса MAX-CN-ETH-485....... 1 шт.
Перед подключением изделия к электрической сети (в случае его
хранения или транспортировки при низких температурах), для
исключения повреждений вызванных конденсацией влаги,
необходимо выдержать изделие в теплом помещении не менее 2 ч.
ВНИМАНИЕ!
Преобразователь интерфейса
LINK
ACT
PWR
разъем RJ-45
индикация
соединения
с сетью
Ethernet
индикация
передачи
данных
индикация
питания
разъем
db9
шестиконтактный
разъем
вход
подключения
питания
CN-ETH-485
TCP/IP to RS-232/422/485
converter
Требование безопасности
Обслуживание
Не устанавливайте изделие без защиты в местах где
возможно попадания воды или солнечных лучей.
Эксплуатация изделия должна осуществляться в
соответствии с требованиями, изложенными в руководстве
по эксплуатации.
Перед установкой необходимо убедиться в отсутствии
внешних повреждений устройства.
Перед отправкой на ремонт, изделие должно быть
упаковано в заводскую или другую упаковку, исключающую
механические повреждения.
Изделие, имеющее внешние механические повреждения,
эксплуатировать запрещено.
При обнаружении видимых внешних повреждений корпуса
изделия дальнейшая его эксплуатация запрещена.
При техническом обслуживании изделия необходимо
соблюдать «Правила техники безопасности и технической
эксплуатации электроустановок потребителей».
Климатическое исполнение УХЛ4, диапазон рабочих
температур от -25...+50 °С, относительная влажность
воздуха до 80 % при 25 °С. Рабочее положение в
пространстве – произвольное. Высота над уровнем моря
до 2000м. Окружающая среда – взрывобезопасная, не
содержащая пыли в количестве, нарушающем работу
изделия, а также агрессивных газов и паров в
концентрациях, разрушающих металлы и изоляцию.
По устойчивости к перенапряжениям и электромагнитным
помехам устройство соответствует ГОСТ IEC 60730-1.
Условия эксплуатации
Гарантийное обслуживание выполняется производителем
изделия. Послегарантийное обслуживание изделия
выполняется производителем по действующим тарифам.
Изделие должно устанавливаться и обслуживаться
квалифицированным персоналом.
При подключении изделия необходимо следовать схеме
подключения.
- изделия, предъявленные без паспорта предприятия;
-изделия, имеющие повреждения механического
характера;
При отсутствии даты продажи гарантийный срок
исчисляется с даты изготовления
Срок службы – 10 лет.
В гарантийный ремонт не принимаются:
- изделия, бывшие в негарантийном ремонте;
Предприятие изготовитель оставляет за собой право
вносить конструктивные изменения, без уведомления
потребителя, с целью улучшения качества и не влияющие
на технические характеристики и работу изделия.
Условия реализации и утилизации
-изделия, имеющие повреждения голографической
наклейки;
Гарантийный срок эксплуатации изделия – 24 месяца с
даты продажи.
Изделия реализуются через дилерскую сеть предприятия.
Гарантийные обязательства
СООО «Евроавтоматика ФиФ» гарантирует ремонт или
замену вышедшего из строя изделия при соблюдении
правил эксплуатации и отсутствии механических
повреждений.
Транспортировка изделия может осуществляться любым
видом закрытого тр анспорта, обеспечи ва ющим
сохранение упакованных изделий от механических
воздействий и воздействий атмосферных осадков.
Хранение изделия должно осуществляться в упаковке
производителя в закрытых помещениях с естественной
вентиляцией при температуре окружающего воздуха от
минус 50° до плюс 50 °С и относительной влажности не
более 80 % при температуре +25 °С.
Утилизировать как электронную технику.
Условия транспортировки и хранения
Преобразователь интерфейса MAX-CN-ETH-485 изготовлен и принят в соответствии с требованиями действующей
технической документации и признано годным для эксплуатации.
Свидетельство о приемке
Не выбрасывать данное устройство вместе
с другими отходами!
В соответствии с законом об использованном
оборудовании, бытовой электротехнический
мусор можно передать бесплатно и в любом
количестве в специальный пункт приема.
Электронный мусор, выброшенный на свалку
или оставленный на лоне природы, создает
угрозу для окружающей среды и здоровья
человека.
Штамп ОТК
Дата продажи
Дата выпуска
Драгоценные металлы отсутствуют!
LINK
ACT
PWR
LINK
ACT
PWR
Ethernet (LAN)
TCP/IP
интернетроутер
роутер
Ethernet (LAN)
TCP/IP
Ethernet
(LAN)
RS-485
(modbus RTU)
RS-485
(modbus RTU)
конвертер
конвертер
