Функции
- 4 независимых входа,
- входы могут работать с сигналами AC/DC,
- выбор параметра состояния 1: высокий или низкий
уровень напряжения,
- выбор параметра состояния 1: замыканием или
размыканием входной цепи,
- вр ем е н н о й ф ил ьт р , п оз в оля ю щи й ус т а н о ви ть
минимальную длительность входного сигнала (для
подавления помех на входе).
Принцип действия
Модуль р а сши р ени я ц и фро в ых входо в M R -D I -4
о б о руд о в а н ч ет ы р ь м я в хо д а ми . М од ул ь и м е ет
настраиваемые параметры сработки входов сигналом
низкого (0 В) или высокого (V+) уровня и замыканием или
размыканием цепи входного сигнала. Временной фильтр
предназначен для устранения помех (ложных импульсов),
которые могут появиться на входе. Это установка
минимальной длительности входного сигнала, который
появится на входе и будет рассматриваться как изменение
состояния. Более короткие сигналы игнорируются.
Чтение состояния входов, настройку всех параметров
свя з и и о бмена данными осуще с твляется через
последовательный порт RS-485 с использованием
протокола MODBUS RTU.
М о д у л ь о б о р у д о в а н д в у м я с в е т о д и о д а м и ,
рас п ол оженн ы ми на пер едн е й п анели, которы е
отображают следующую информацию: зеленый - наличие
напряжения питания; желтый - удачный обмен по
протоколу MODBUS RTU.
Безопасность
1. Гальваническая изоляция между контактами IN, COM, и
остальной частью модуля не менее 2,5 кВ.
2. Отсутствие гальванической развязки между питанием и
линией RS-485.
3. Защита от сверхтоков входов питания и порта (до
значения 60 В DC) с функцией автоматического повтора.
Реализация подключения цифровых счетных
входов
Таблица параметров входного триггера и его
логическое состояние TRUE (1) FALSE (0)
Описание:
MR-DI-4
1 2 3
4 5 6
7 8 9
10 11 12
MR-DI-4
U
Tx
Изделие следует подключать к однофазной
сети согласно существующим нормам
электробезопасности. Правила подключения
описаны в данном руководстве. Работы,
связанные с установкой, подключением и
регулировкой должны проводиться квалифицированым
специалистом после ознакомления с инструкцией по
эксплуатации и функциями устройства. Перед началом
установки следует убедиться в отсутствии напряжения на
подключаемых проводах. Самовольное вскрытие корпуса
влечет за собой утрату права на гарантийное обслуживание
изделия, а также может стать причиной поражения
электрическим током. Изделие должно использоваться
по его прямому назначению. По вопросам монтажа и работы
устройства обращаться в службу технической поддержки.
!
ВНИМАНИЕ
Комплект поставки
Модуль расширения.............................................................1
Руководство по эксплуатации..............................................1
Упаковка............................................................................1
ВНИМАНИЕ!
Перед подключением изделия к электрической сети (в
случае его хранения или транспортировки при низких
температурах), для исключения повреждений,
вызванных конденсацией влаги, необходимо
выдержать изделие в теплом помещении не менее 2-х
часов.
ВНИМАНИЕ!
Для управления входами, в любом случае, нужно
в н е ш н е е у п р а в л я ю щ е е н а п р я ж е н и е . Е с л и
использовать для этого напряжение питания модуля,
то произойдет потеря гальванической развязки между
входами управления, питания и интерфейсом.
Штамп ОТК
Дата продажиДата выпуска
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by

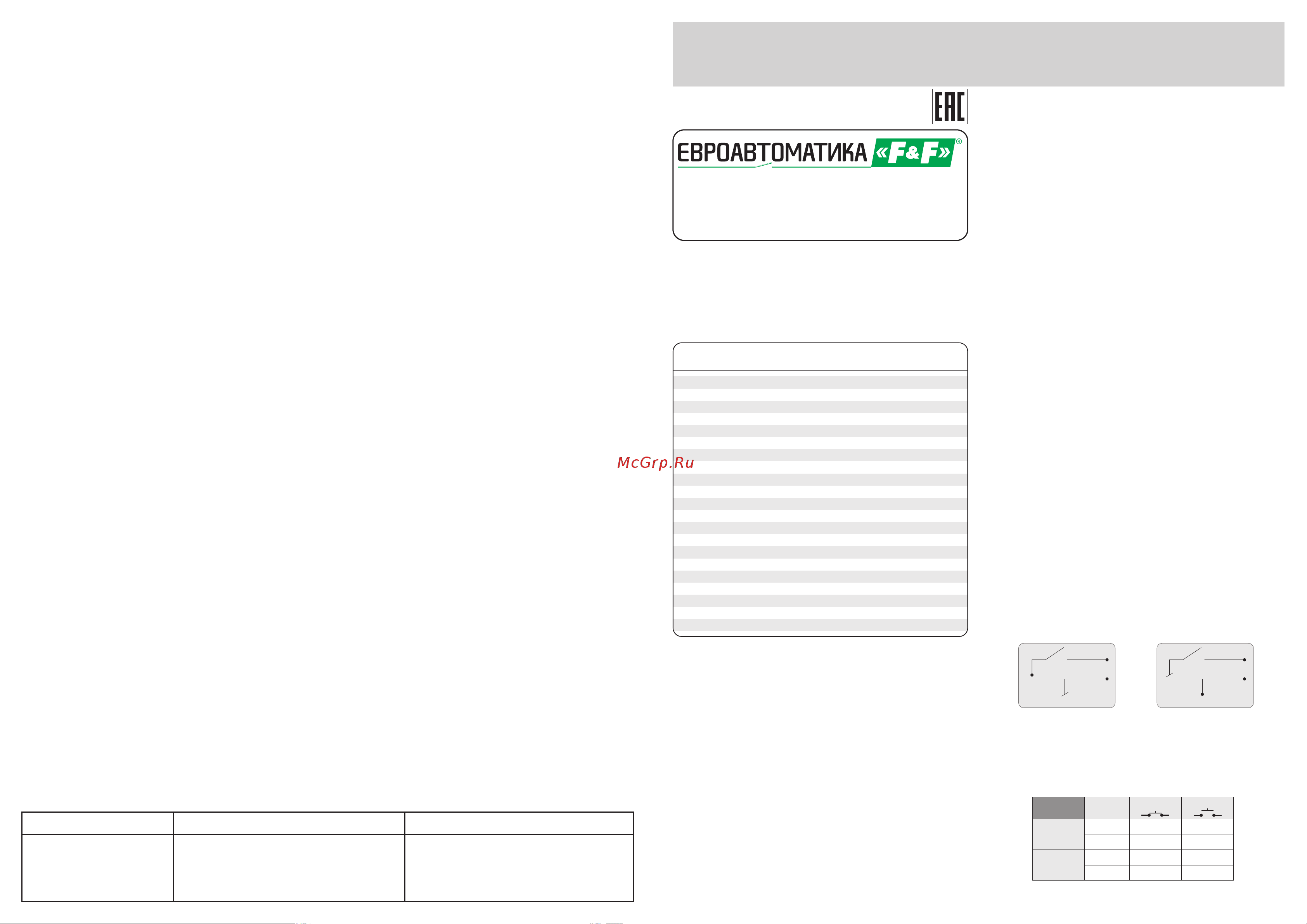

Руководство по эксплуатации
MR-DI-4 Lo
Модуль расширения входов /
выходов
Напряжение питания (DC), В 9÷30
Количество цифровых входов (DI) 4
Напряжения на входе (AC/DC), В 6÷30 (Lo)
Максимальная частота счета, Гц 100
Сопротивление входной цепи, кОм 10 (Lo)
Последовательный интерфейс RS-485,
Протокол, тип MODBUS RTU, SLAVE
Параметры протокола:
- скорость 1200÷115200 бит/с
- биты данных 8
- стоп-биты 1 / 1,5 / 2
- биты четности EVEN / ODD / NONE
Адрес (базовый) 1 ÷ 247
Потребляемая мощность, Вт 0,1
Степень загрязнения среды 2
Категория перенапряжения III
Рабочая температура, °С -20 ÷ +50
2
Подключение Винтовые зажимы 2,5 мм
Размер, мм 18х90х65
Степень защиты IP20
Монтаж на DIN-рейке 35мм
Технические характеристики
Назначение
Модуль рас ш и рен и я ц и фро в ы х в ходов M R-D I - 4
предназначен для расширения количества цифровых
входов программируемых логических контролеров.
Информационный обмен с устройством осуществляется
по последовательному интерфейсу RS-485 согласно
протокола MODBUS RTU.
COM
IN
+V
0V
COM
IN
+V
0V
Запуск высоким
уровнем напряжения
Запуск низким
уровнем напряжения
уровень +V
1 TRUE FALSE
Параметр
настройка
регистра
замкнут разомкнут
0 FALSE TRUE
уровень 0V
1 TRUE FALSE
0 FALSE TRUE
