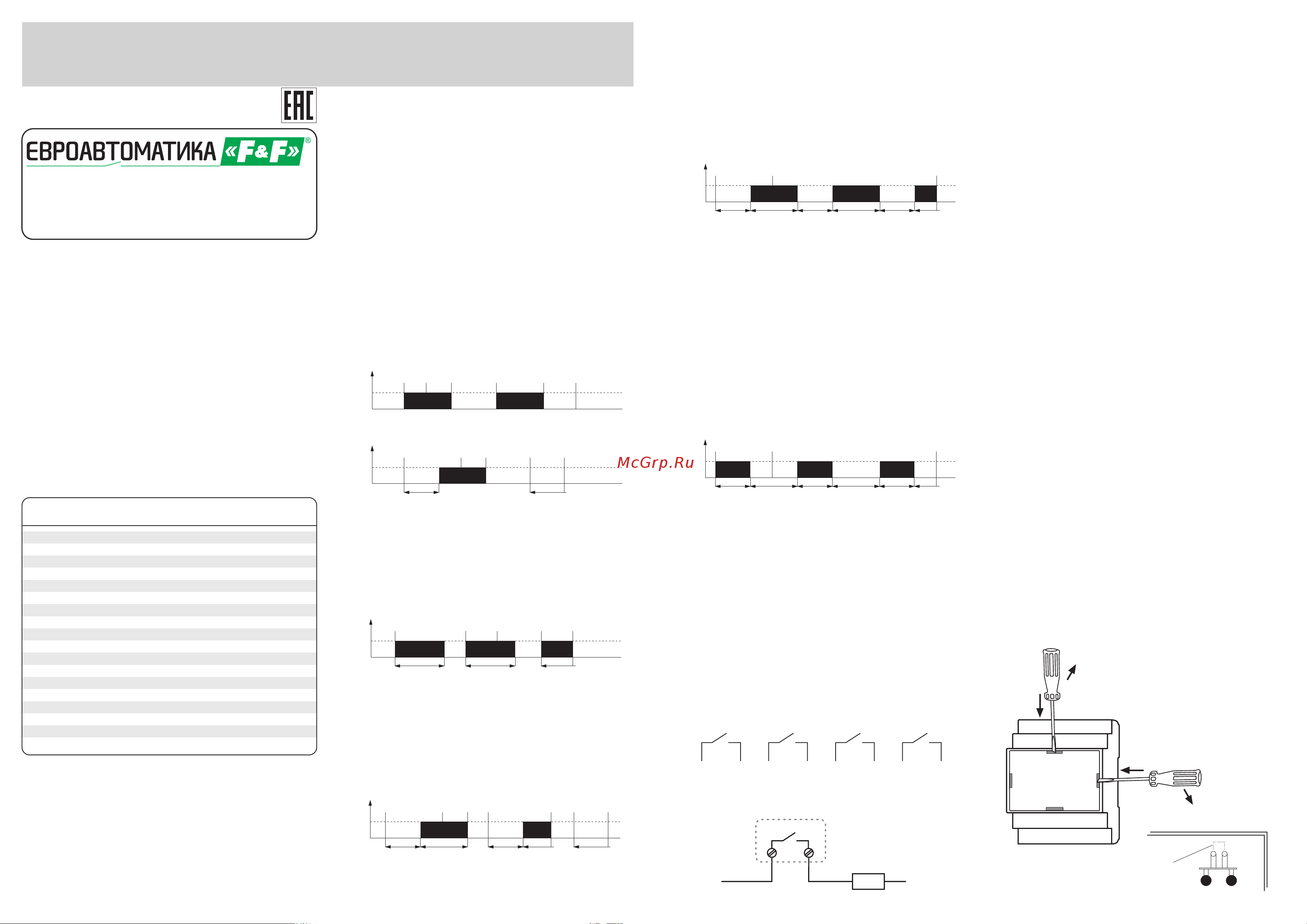

Назначение:
Модуль MR-RO-4 предназначен для расширения
количества релейных выходов программируемых
логических контролеров. Информационный обмен с
устройством осуществляется по последовательному
интерфейсу RS-485 согласно протокола MODBUS RTU.
Принцип действия:
Модуль расширения аналоговых выходов MR-RO-4 имеет
4 р елейных в ы хода с но р м а л ь н о разомкнутыми
контактами. Выходы работают в соответствии с заданным
режимом работы и настроенными параметрами.
Настройку и считывание состояния выходов, а также
настройку всех параметров можно выполнить по
последовательному интерфейсу RS-485 с помощью
протокола MODBUS RTU.
M R - R O - 4 о б о р у д о в а н д в у м я с в е т о д и о д а м и ,
расп ол о ж е нным и на пе редней панел и , к ото рые
отображают следующую информацию: зеленый - наличие
напряжения питания; желтый - удачный обмен по
протоколу MODBUS RTU.
Функции:
- 4 независимых выхода NO;
- управление ON/OFF;
- статус выхода;
- функции управления по времени:
- задержка включения,
- задержка включения на заданное время,
- циклическая работа ON/OFF,
- циклическая работа OFF/ON,
- запоминание состояния до отключения питания;
- автозапуск для временных функций;
- время последнего включения выхода;
- количество включений выхода;
- количество выполненных циклов для временных
функций.
Описание:
Изделие следует подключать к однофазной
сети согласно существующим нормам
электробезопасности. Правила подключения
описаны в данном руководстве. Работы,
связанные с установкой, подключением и
регулировкой должны проводиться квалифицированым
специалистом после ознакомления с инструкцией по
эксплуатации и функциями устройства. Перед началом
установки следует убедиться в отсутствии напряжения на
подключаемых проводах. Самовольное вскрытие корпуса
влечет за собой утрату права на гарантийное обслуживание
изделия, а также может стать причиной поражения
электрическим током. Изделие должно использоваться
по его прямому назначению. По вопросам монтажа и работы
устройства обращаться в службу технической поддержки.
!
ВНИМАНИЕ
Комплект поставки
Модуль расширения.............................................................1
Руководство по эксплуатации..............................................1
Упаковка............................................................................1
ВНИМАНИЕ!
Перед подключением изделия к электрической сети (в
случае его хранения или транспортировки при низких
температурах), для исключения повреждений,
вызванных конденсацией влаги, необходимо
выдержать изделие в теплом помещении не менее 2-х
часов.
Штамп ОТК
Дата продажиДата выпуска
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Руководство по эксплуатации
MR-RO-4
Модуль расширения релейных
выходов
Напряжение питания (DC), В 9÷30
Потребляемая мощность, Вт <2
Количество выходов 4
Тип контакта 1Z (1NO)
Максимальный ток контактов (АС1), А 16
Последовательный интерфейс, протокол RS-485,
MODBUS RTU, подчиненный
Параметры протокола 9600 бит/сек, 8 бит данных,
2 стоп-бита, без бита честности
Адрес (базовый) 1 ÷ 245 (1)
Рабочая температура, °С -20 ÷ +50
Температура хранения, °С -40 ÷ +55
Относительная влажность воздуха, % до 85
при +30 °С
2
Подключение Винтовые зажимы 2,5 мм
Момент зажима, Нм 0,4
Размер 4 модуля (90 мм)
Степень защиты IP20
Технические характеристики
MR-RO-
4
U: 9÷30V DC
I: 4x16 A AC1
U
Tx
1
3
5
7
2
4
6
8
1 2 3 4 5 6 7 8
9÷30
V
DC
RS-485
A B
После приема команды ON контроллер измеряет время,
заданное в параметре T1, и включает реле. После приема
команды OFF реле будет отключено. Отправка команды
OFF во время выполнения T1 прерывает выполнение
цикла. Следующая команда ON, полученная в момент
времени T1 или когда реле уже включено, будет
игнорироваться.
Режим работы модуля по умолчанию, в котором выход
напрямую включается и выключается с помощью команд,
отправленных через Modbus.
1. Задержка включения
OUT OFF
OUT ON
ON
T1
OFFON ON
<T1
OFF
OUT OFF
OUT ON
ON OFFON ON OFF OFF
0. ON/OFF (ВКЛ/ВЫКЛ)
Режимы работы
После приема команды ON, реле включается, и по
истечении установленного времени T1 отключается. По
истечении заданного времени возможен повторный запуск
цикла, отправив еще одну команду ON. Получив команду
OFF реле выключается. Команда ON, полученная во время
обратного отсчета времени T1, будет проигнорирована.
2. Включение на заданное время
OUT OFF
OUT ON
ON
T1
ON
<T1
OFFON
T1
ON
После получения команды ON модуль отсчитывает время
T1, после замыкает контакт на время T2, после чего
размыкает контакт реле.
После завершения всего цикла следующий цикл можно
запустить, отправив еще одну команду ON. Отправка
команды OFF приводит к прерыванию цикла и отключению
реле. Команда ON, полученная во время выполнения
программного цикла, будет проигнорирована.
3. Задержка включения на установленное время
OUT OFF
OUT ON
ON
T1
OFFON ON
<T1
OFF
T2
ON
T1
OFF
<T2
Цикличное выполнение операций OUT OFF (размыкание
контакта реле) через время Т1 и OUT ON (замыкание
контакта реле) через время Т2. Цикл запускается путем
отправки команды ВКЛ. Количество выполняемых циклов
зависит от установки значения регистра 0x235. Если этот
регистр установлен в 0, программа будет выполняться
циклически, пока не будет отправлена команда OFF. Если
для регистра установлено значение, отличное от нуля
(максимум 65535), контроллер будет выполнять заданное
количество циклов, а затем он отключится. Отправка
команды OFF во время выполнения цикла прерывает его
выполнение и отключает реле. Во время цикла следующая
команда ON будет проигнорирована. После завершения
запрограммированного количества циклов, следующая
команда ON начнет программу с самого начала.
4. Цикл OFF/ON
OUT OFF
OUT ON
ON
T1
OFFON
T2 T1 T2 T1 <T2
Цикличное выполнение операций OUT ON (замыкание
контакта реле) на время Т1 и OUT OFF (размыкание
контакта реле) на время Т2. Цикл запускается путем
отправки команды ВКЛ. Количество выполняемых циклов
зависит от установки значения регистра 0x235. Если этот
регистр установлен в 0, программа будет выполняться
циклически, пока не будет отправлена команда ВЫКЛ.
Если для регистра установлено значение, отличное от
нуля (максимум 65535), контроллер будет выполнять
заданное количество циклов, а затем он отключится.
Отправка команды ВЫКЛ во время выполнения цикла
прерывает его выполнение и отключает реле. Во время
цикла следующая команда ON будет проигнорирована.
После завершения запрограммированного количества
циклов, следующая команда ON начнет программу с
самого начала.
5. Цикл ON/OFF
OUT OFF
OUT ON
ON
T1
OFFON
T2 T1 T2 T1 <T2
Память состояния и автостарт
Для каждого выхода можно активировать специальные
функции память состояний и автозапуск.
Активная функция память состояния после возврата
питания восстанавливает состояние программы перед
сбоем питания.
Для режима 0 устанавливает контакт в положение перед
отключением питания, так как в режимах 1-5 настройка
памяти состояния означает, что, если программа в момент
сбоя питания была в процессе выполнения, она будет
перезапущена после того, как питание вернется.
Активная функция автозапуска - только когда функция
памяти состояния неактивна - это автоматическое
выполнение выбранного режима работы после включения
питания модуля.
Монтаж
Установка:
1. Перед установкой модуля выполните настройки для
выбранных параметров связи Modbus и параметров
работы.
2. Отключите питание распределительного устройства.
3. Установите модуль на DIN-рейку.
4. Подключите источник питания модуля к клеммам + / - в
соответствии с маркировкой.
5. Подключите выходной сигнал A / B (порт RS-485) к
выходу устройства MASTER.
6. Подключите провода питания управляемых приемников
к соответствующим контактным клеммам.
Безопасность
1. Гальваническая развязка между контактами реле и
источником питания модуля и каналом связи (мин. 3 кВ).
2. Отсутствие гальванической развязки между источником
питания и линией RS-485.
3. Защита от перегрузки по току для входов питания и связи
(до 60 В DC) с функцией автоматического возврата.
Сброс настроек связи
Под лицевой панелью модуля пользователю доступна
перемычка конфигурации. Запуск модуля с замкнутой
перемычкой, приводит к сбросу параметров связи до
заводских настроек. Для этого снимите лицевую панель
модуля. В пазы по контуру лицевой панели вставьте
плоскую отвертки и осторожно прижмите. Поместите
перемычку на оба контакта. Перезагрузите модуль.
Сбросить питание после сброса и удалите перемычку.
Установите лицевую панель на светодиоды и слегка
нажмите на нее.
Схема подключения
1 2 3 4 5 6 7 8
Пример подключения нагрузки к выходу OUT1.
R
N
OUT1
L
1 2
OUT1 OUT2 OUT3 OUT4
1
3
4
2
перемычка
