Евроавтоматика MR-DI-4 Lo [2/2] Гарантийные обязательства

Евроавтоматика MR-DI-4 Lo [2/2] Гарантийные обязательства

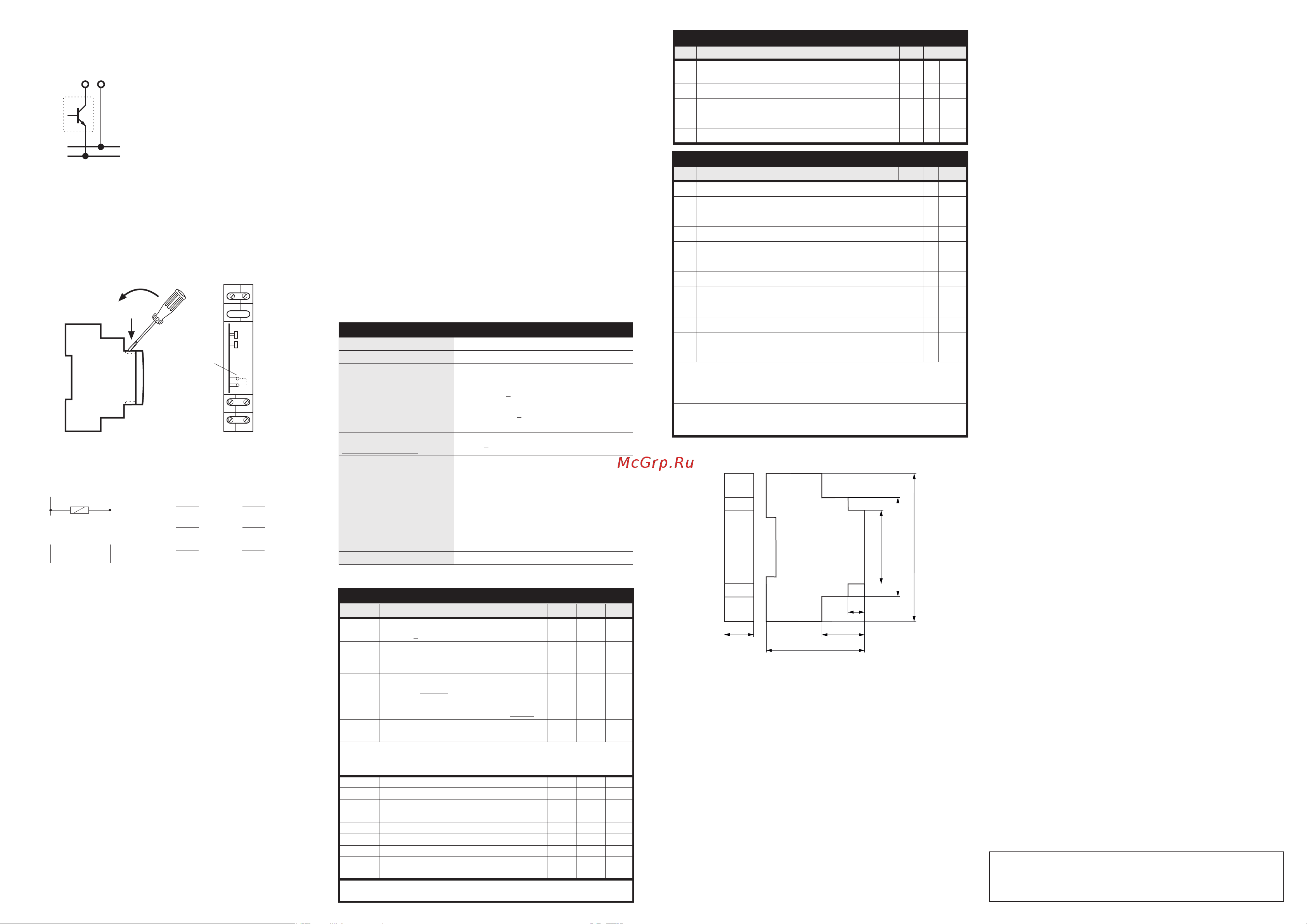

Размеры корпуса
Драгоценные металлы отсутствуют
Условия эксплуатации
Климатическое исполнение УХЛ4, диапазон рабочих
температур от -25 до +50 °С, относительная влажность
воздуха до 80 % при 25 °С. Рабочее положение в
пространстве – произвольное. Высота над уровнем моря
до 2000 м. Окружающая среда – взрывобезопасная, не
содержащая пыли в количестве, нарушающем работу
реле, а также агрессивных газов и паров в концентрациях,
разрушающих металлы и изоляцию.
По устойчивости к перенапряжениям и электромагнитным
помехам устройство соответствует ГОСТ IEC 60730-1.
Условия реализации и утилизации:
Изделия реализуются через дилерскую сеть предприятия.
Утилизировать как электронную технику.
Техническая консультация:
СООО «Евроавтоматика ФиФ» ( www.fif.by )
+375 (29) 180 18 40, e-mail: energetic@fif.by
65
30
15
18
90
22
17
адрес
Цифровые входные регистры
16
описание
In1: Состояние входа 0/1
тип
rozkaz
int
доступ
read
порядок
03
0
Чтение состояния входов 0/1 - 4 биты (например
1001) Порядок: | In4 | In3 | In2 | In1 |
int read01
17
In2: Состояние входа 0/1 int read03
18
In3: Состояние входа 0/1 int read03
19
In4: Состояние входа 0/1 int read03
адрес
Регистры конфигурации
512
описание
In1: фильтр времени [ms]. Диапазон 1÷15000
тип
rozkaz
int
доступ
r/w
порядок
03/06
513
In1: параметр триггера (TRUE)
0: цепь разомкнута; 1: цепь замкнут.
int r/w03/06
Значения по умолчанию:
параметры триггера = 1; время фильтра времени = 10 мс;
Фильтр времени - минимальная длительность входного сигнала, который будет
регистрироваться на входе, и будет обрабатываться как TRUE. Более короткие
сигналы игнорируются.
528
In2: фильтр времени [ms]. Диапазон 1÷15000 int r/w03/06
529
In2: параметр триггера (TRUE)
0: цепь разомкнута; 1: цепь замкнут.
int r/w03/06
544
In3: фильтр времени [ms]. Диапазон 1÷15000 int r/w03/06
545
In3: параметр триггера (TRUE)
0: цепь разомкнута; 1: цепь замкнут.
int r/w03/06
560
In4: фильтр времени [ms]. Диапазон 1÷15000 int r/w03/06
561
In4: параметр триггера (TRUE)
0: цепь разомкнута; 1: цепь замкнут.
int r/w03/06
1
2
перемычка
1
3
4 6
A
RS485
B
−
+
IN1
IN2
IN3
COM 3/4
7
9
10
12
COM 1/2
IN4
8
11
-
+
IN
COM
Настройка регистра: 0
OC ON -> IN = TRUE (1)
OC OFF -> IN = FALSE (0)
Настройка регистра: 1
OC ON -> IN = FALSE (1)
OC OFF -> IN = TRUE (0)
Пр име р п одк люче ния вы ход а типа открытый
коллектор (ОС) к входу модуля
Сброс настроек связи
Под лицевой панелью модуля имеется перемычка
конфигурации. При активации контроллера с замкнутой
перемычкой восстанавливаются заводские настройки
параметров связи. Для этого требуется снять лицевую
панель модуля и установить перемычку между контактами.
После сброса снимите перемычку.
Схема подключения
1-3 питание модуля
- 4 6 последовательный порт RS-485
7, 8 входы In1 и In2
9 вход COM (общий) для In1 и In2
10, 11 вход In3 и In4
12 вход COM (общий) для In3 и In4
Монтаж
Общие положения:
* Рекомендуется использование фильтров подавления
помех (например, OP-230).
* Рекомендуется использовать тип экранированного
провода для подключения модуля к другому устройству.
* В случае использования экранированных кабелей экраны
должны быть заземлены только с одной стороны и как
можно ближе к устройству.
* Не размещайте параллельные сигнальные линии в
неп осредс тве н ной бли зос т и от лин ий высо к ого
напряжения.
* Не устанавливайте модуль в непосредственной близости
от мощных электрических устройств, электромагнитных
измер ител ьны х при бор ов, уст рой ств с фазо во й
регулировкой мощности, а также других устройств,
которые могут создавать помехи.
Установка:
1. Перед установкой модуля выполните настройки для
выбранных параметров связи Modbus и параметров
работы.
2. Отключите питание распределительного устройства.
3. Установите модуль на DIN-рейку.
4. Подключите источник питания модуля к клеммам 1-3 в
соответствии с маркировкой.
5. Подключите сигнальные выходы A(4) / B(6) к выходу
устройства типа MASTER.
6. Подключить сигнальные провода к счетному входу
согласно с выбранным параметром триггера (высоким или
низким уровнем сигнала)
Безопасность
1. Гальваническая развязка между контактами IN..., COM...
и остальной частью системы (мин. 2,5 кВ).
2. Отсутствие гальванической развязки между источником
питания и линией RS-485.
3. Защита от перегрузки по току для входов питания и связи
(до 60 В DC) с функцией автоматического возврата.
Параметры протокола MODBUS RTU
Параметры связи
Протокол
Режим работы
Настройки порта
(заводские настройки)
Диапазон сетевых адресов
(заводские настройки)
MODBUS RTU
SLAVE
Число битов на с: 1200 / 2400 / 4800 / 9600 /
19200 / 38400 / 57600 / 115200
Биты данных: 8
Четность: NONE / EVEN / ODD
Стартовые биты: 1
Стоповые биты: 1 / 1.5 / 2
1÷245 ( )1
Командные коды
1: Чтение состояния входов
(0×01 - Read Coils)
3: Чтение группы регистров
(0×03 - Read Holding Register)
5: Запись состояния выходов
(Write Single Coils)
6: Установка значения одного регистра
(0×06) - Write Single Register)
Макс. частота запросов 15Hz
адрес
Регистры связи
256
258
описание
Чтение текущего и запись нового базового
адреса: 1÷245
Чтение текущей и запись скорости связи:
0:1200 / 1:2400 / 2:4800 / 3:9600 / 4:19200 /
5:38400 / 6:57600 / 7:115200
Чтение текущего и запись нового значения
четности: / 1:EVEN / 2:ODD0:NONE
тип
rozkaz
int
int
доступ
read
write
read
write
порядок
03
06
03
06
257
int
read
write
03
06
259
Чтение текущей и запись нового значения
стоповых битов: 0:1bit / 1:1,5bita / 2:2bity
int
read
write
03
06
260
Восстановление заводских настроек.
Подать значение 1.
int write06
1024-1025
Время работы модуля [s] R1024×256²+R1024
int read03
1026-1027
Номер серийный R1026×256²+R1027
int read03
1028
Дата продажи: 5 битов-день; 4 бита-месяц;
7 битов-год (без 2000)
int read03
1029
Версия программного обеспечения
int read03
1030
Исполнение: 0 - Lo; 1 - Hi.
int read03
1031-1035
Идентификатор: F& | F | MB | -4 | DI
int read03
1039
Перемычка конфигурации: 0-разомкнута; 1-
замкнута): отсутствует
int read03
Внимание! Изменение параметров связи (скорость передачи, количество
стоповых бит, четность) учитывается только после перезапуска источника
питания.
Модуль не поддерживает широковещательных команд (адрес 0).
Условия транспортировки и хранения
Транспортировка изделия может осуществляться любым
вид о м з а кры того т р ансп о рт а, обе с печива ющим
сохранение упакованных изделий от механических
воздействий и воздействий атмосферных осадков.
Хранение изделия должно осуществляться в упаковке
производителя в закрытых помещениях с естественной
вентиляцией при температуре окружающего воздуха от
-50 °С до +50 °С и относительной влажности не более 80 %
при температуре +25 °С.
Обслуживание
При техническом обслуживании изделия необходимо
соблюдать «Правила техники безопасности и технической
эксплуатации электроустановок потребителей». При
обнаружении видимых внешних повреждений корпуса
изделия дальнейшая его эксплуатация запрещена.
Г а р а н т и й н о е о б с л у ж и в а н и е п р о и з в о д и т с я
п р о и з в о д и т е л е м и з д ел и я . П о с л е г а р а н т и й н о е
обслуживание изделия выполняется производителем по
действующим тарифам. Перед отправкой на ремонт
изделие должно быть упаковано в заводскую или другую
упаковку, исключающую механические повреждения.
Требование безопасности
Эксплуатация изделия должна осуществляться в
соответствии с требованиями, изложенными в руководстве
по эксплуатации. Перед установкой необходимо убедиться
в отсутствии внешних повреждений устройства. Изделие,
име юще е в неш ние механ иче ские п о врежде ния ,
эксплуатировать запрещается. Не устанавливайте реле
без защиты в местах, где возможно попадание воды или
солнечных лучей. Изделие должно устанавливаться и
обслуживаться квалифицированным персоналом. При
подключении изделия необходимо следовать схеме
подключения.
Гарантийные обязательства
Гарантийный срок эксплуатации изделия – 24 месяца с
даты продажи. Срок службы – 10 лет. При отсутствии даты
прод ажи гар ант ийный с рок и счисл яетс я с даты
изготовления. СООО «Евроавтоматика ФиФ» гарантирует
ремонт или замену вышедшего из строя изделия при
собл юд ении п рав ил эксп луат аци и и отсутств ии
механических повреждений.
В гарантийный ремонт не принимаются:
- изделия, предъявленные без паспорта предприятия;
изделия, бывшие в негарантийном ремонте;
- изделия, имеющие повреждения механического
характера;
- изделия, имеющие повреждения голографической
наклейки.
Предприятие изготовитель оставляет за собой право
вносить конструктивные изменения в изделия без
уведомления потребителя с целью улучшения их качества
и не влияющие на технические характеристики и работу
изделия.
Свидетельство о приемке
Изделие изготовлено и принято в соответствии с
требованиями действующей технической документации и
признано годным для эксплуатации.
