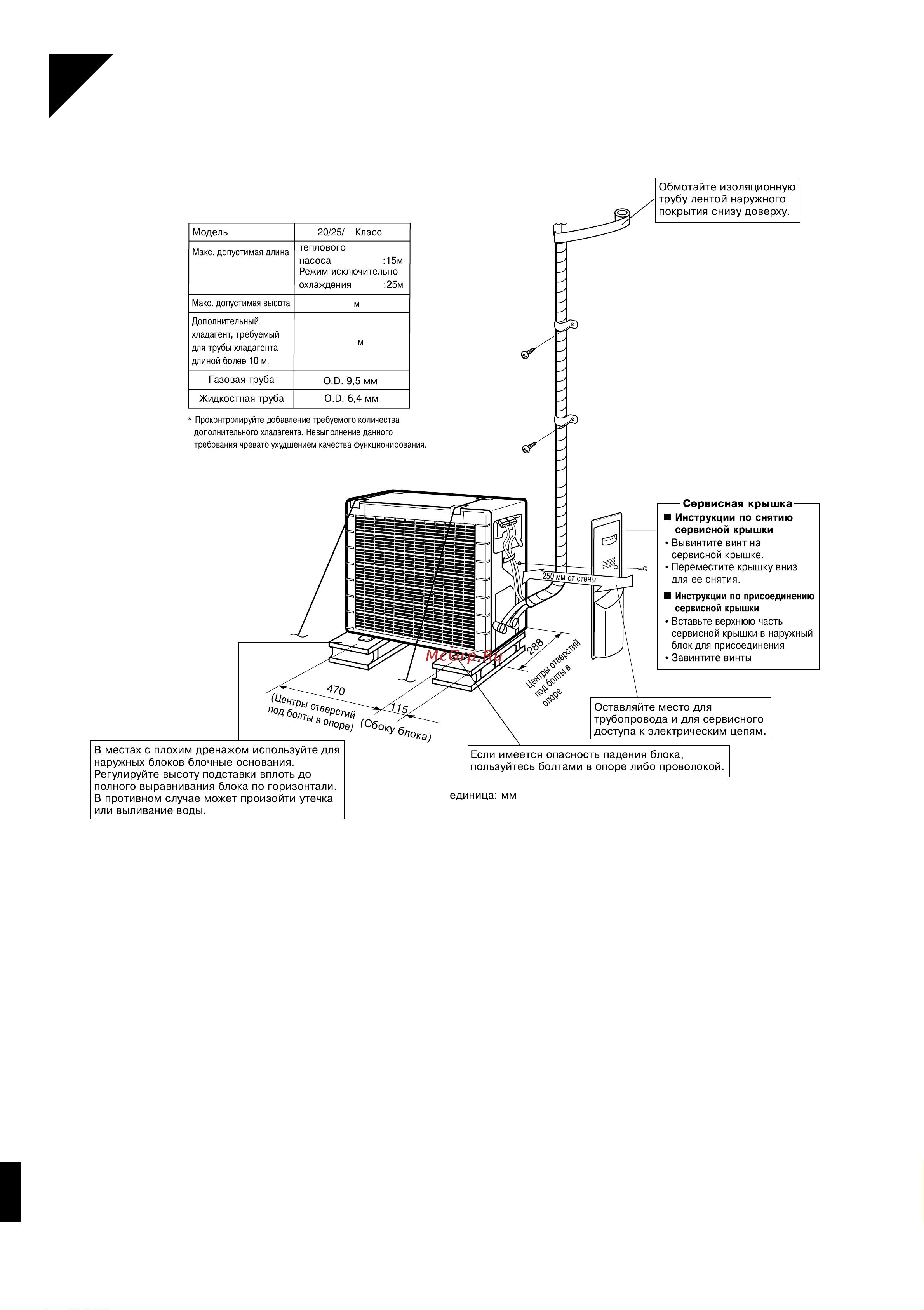

Рисунки по установке наружного блока Обмотайте изоляционную трубу лентой наружного покрытия снизу доверху Модель 20 25 35Класс Макс допустимая длина теплового насоса Режим исключительно 15м охлаждения 25м Макс допустимая высота 15м Дополнительный хладагент требуемый для трубы хладагента длиной более Юм Газовая труба Жидкостная труба Проконтролируйте добавление требуемого количества дополнительного хладагента Невыполнение данного требования чревато ухудшением качества функционирования Сервисная крышка Инструкции по снятию сервисной крышки Вывинтите винт на сервисной крышке Переместите крышку вниз для ее снятия Инструкции по присоединению сервисной крышки Вставьте верхнюю часть сервисной крышки в наружный блок для присоединения Завинтите винты ыв В местах с плохим дренажом используйте для наружных блоков блочные основания Регулируйте высоту подставки вплоть до полного выравнивания блока по горизонтали В противном случае может произойти утечка или выливание воды 3 onOpe Оставляйте место для трубопровода и для сервисного доступа к электрическим цепям Сб а Если имеется опасность падения блока пользуйтесь болтами в опоре либо проволокой единица мм Russian
