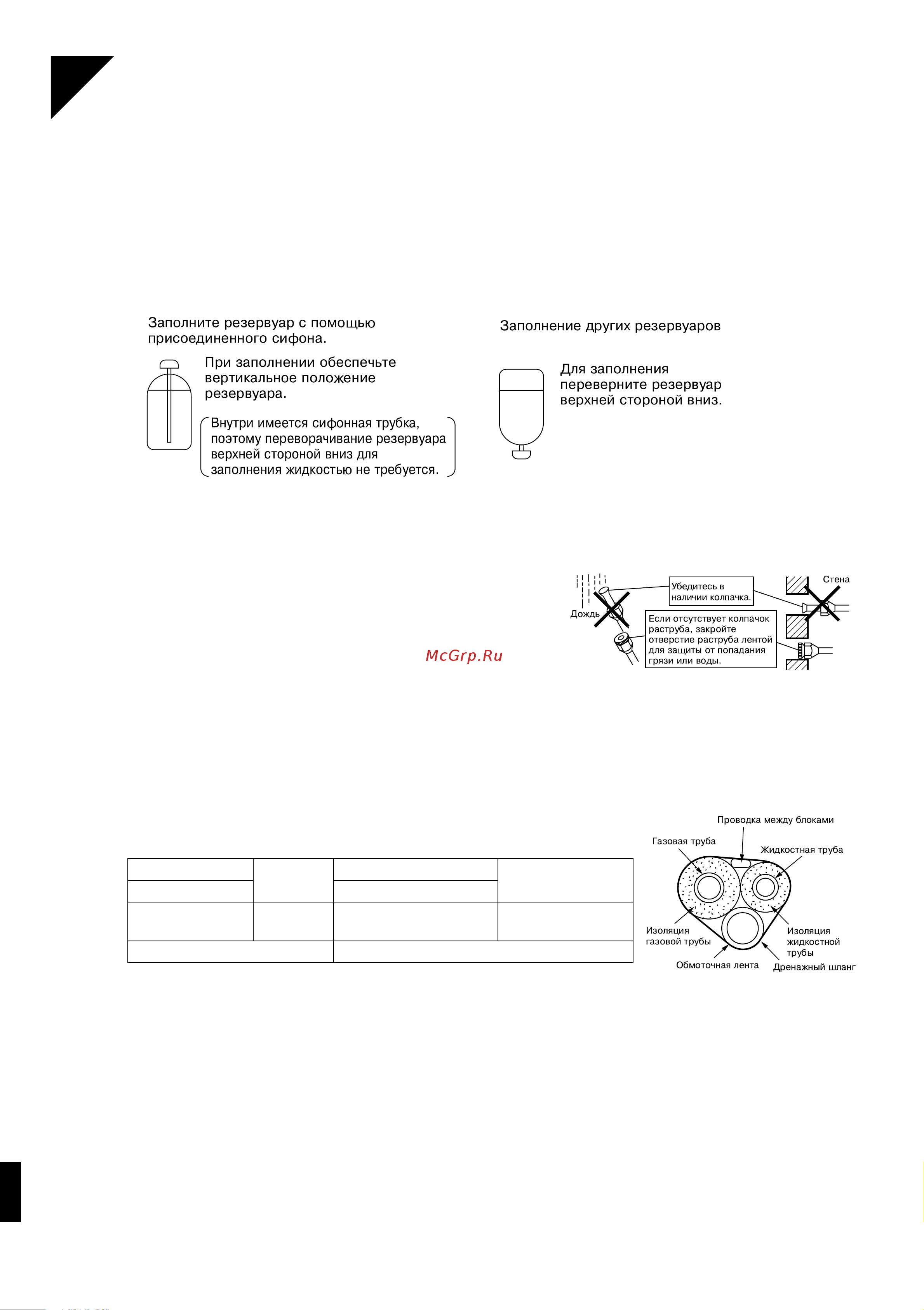

Установка наружного блока 6 ПОВТОРНАЯ ЗАЛИВКА ХЛАДАГЕНТА Проверьте тип подлежащего использованию хладагента на шильдике устройства Меры предосторожности при добавлении Я410А Выполняйте заливку в жидком виде из жидкостной трубы Данный хладагент имеет смешанный состав поэтому при добавлении его в газообразном виде может измениться состав хладагента что воспрепятствует нормальной работе 1 До загрузки проконтролируйте возможное присоединение к резервуару сифона При наличии сифона должно отображаться сообщение типа сифон для заливки жидкости присоединен Заполните резервуар с помощью присоединенного сифона Заполнение других резервуаров При заполнении обеспечьте Для заполнения переверните резервуар верхней стороной вниз резервуара Внутри имеется сифонная трубка поэтому переворачивание резервуара верхней стороной вниз для заполнения жидкостью не требуется Для обеспечения нужного давления приспособлениями для П410А и предотвращения помех со стороны посторонних предметов пользуйтесь Трубопровод для хладагента 7 1 Меры предосторожности при работе с трубами 1 Защищайте открытый конец трубы от попадания пыли и влаги 2 Все изгибы труб должны быть как можно более плавными Для изгиба пользуйтесь гибочной машиной для труб Радиус изгиба должен быть не менее 30 40 мм 7 2Выбор меди и теплоизоляционных материалов При выборе для работы медных труб и арматуры из рыночного ассортимента следите за выполнением указанных ниже требований 1 Изоляционный материал пенополиэтилен Коэффициент теплопередачи 0 041 Ю 0 052 кВт мК 0 035 0 045 ккал м час С Температура на поверхности трубы для газообразного хладагента достигает максимума 110 С Выбирайте теплоизоляционные материалы выдерживающие эту температуру 2 Проконтролируйте изоляцию как газового так и жидкостного трубопровода и соблюдение габаритов изоляционного покрытия Газовая труба указанных ниже Сторона газа 20 25 35 Класс O D 9 5 мм Сторона жидкости O D 6 4 мм Толщина 0 8 мм 20 25 35 Класс Тепловая изоляция жидкостной трубы Ю 12 15 мм 1 0 8 10 мм Тепловая изоляция газовой тр ы Проводка между блоками Жидкостная труба Изоляция Изоляция газовой трубы жидкостной Толщина 10 мм Мин Обмоточная лента Дренажный шланг 3 Используйте отдельные теплоизоляционные трубки для газовой трубы и трубы с жидким хладагентом 7 Russian
