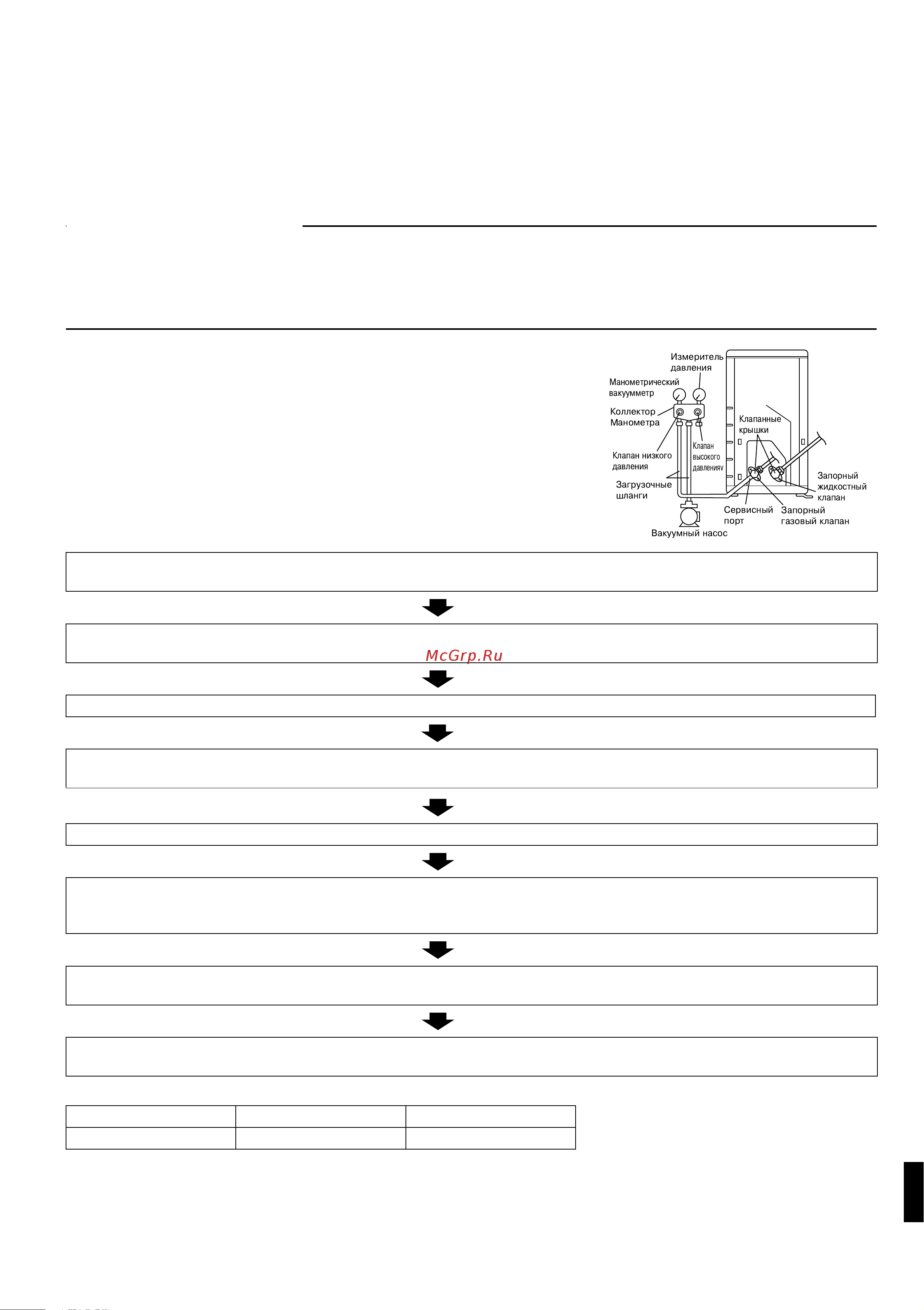

5 ОЧИСТКА ВОЗДУХА И КОНТРОЛЬ УТЕЧКИ ГАЗА По окончании работ с трубопроводом необходимо выполнить продувку воздухом и проконтролировать отсутствие утечки газа ПРЕДУПРЕЖДЕНИЯ 1 Не примешивайте в процессе охлаждения какие либо вещества кроме заданного хладагента Р 410А 2 Если во время очистки воздуха происходит утечка газообразного хладагента как можно скорее проветрите помещение 3 Во избежание загрязнения воздуха следует по возможности пользоваться для очистки воздуха вакуумным насосом 4 Пользуйтесь вакуумным насосом исключительно для П 410А Использование одного и того же вакуумного насоса для работы с различными хладагентами может привести к повреждению вакуумного насоса или блока Если используется дополнительный хладагент выдувайте воздух из труб для хладагента и комнатного блока с помощью вакуумного насоса и затем загружайте дополнительный хладагент Для воздействия на шток запорного клапана пользуйтесь шестигранным вакуумметр 0 ф гаечным ключом 4 мм Все стыки труб для хладагента необходимо затягивать гаечным ключом с ограничением по крутящему моменту до указанной величины крутящего момента затягивания I Г манометрический I Коллектор Манометра 5 Клапанные крышки О Клапан Клапан низкого давления К высокого давления Запорный жидкостный Загрузочные шланги клапан Сервисный Запорный Х Х1 порт газовый клапан Вакуумный насос 1 Присоедините утолщение с обжатым червячным пальцем манометра к сервисному порту газового запорного клапана загрузочного шланга подводимого от коллектора 2 Полностью откройте клапан низкого давления Ео коллектора манометра и полностью закройте его клапан высокого давления Н Никакие операции с клапаном высокого давления в дальнейшем не выполняются 3 Выполните вакуумную откачку воздуха и убедитесь в том что показания манометрического вакуумметра составляют 0 1 МПа 76 см рт ст 1 4 Закройте клапан низкого давления коллектора манометра Ео и прекратите вакуумную откачку Оставьте это состояние на несколько минут и проследите за тем чтобы стрелка манометрического вакуумметра не отклонялась назад 2 5 Снимите крышки с жидкостного запорного клапана и газового запорного клапана 6 Поверните шток жидкостного запорного клапана на 90 градусов против часовой стрелки шестигранным гаечным ключом с целью открытия клапана Спустя 5 минут закройте его и проконтролируйте отсутствие утечки газа Пользуясь мыльной водой проверьте отсутствие утечек газа из раструба комнатного блока и раструба наружного блока и из клапанных штоков По окончании проверки протрите насухо все обработанные мыльным раствором места 7 Отсоедините загрузочный шланг от сервисного порта газового запорного клапана затем жидкостный и газовый запорные клапаны Не пытайтесь повернуть шток клапана дальше его стопора полностью откройте 8 Затяните клапанные крышки и колпачки сервисного порта для газового и жидкостного клапанов гаечным ключом с ограничением по крутящему моменту до требуемой величины крутящего момента 1 Соотношение между длиной трубы и временем работы вакуумного насоса Длин а трубы До 15 метров Более 15 метров Время работы Не менее 10 минут Не менее 15 минут 2 Если стрелка манометрического вакуумметра резко отклоняется назад возможно примешивание к хладагенту воды или неплотный контакт в месте стыка труб Проверьте все стыки труб и при необходимости заново затяните гайки после чего заново выполните шаги 2 4 Russian 6
