Hiden Expert UDC92010H [10/30] Mi filter rec pfc inverter

TVS&RFI/E

MI filter

REC/PFC INVERTER

CHG

BATT

BYPA

input

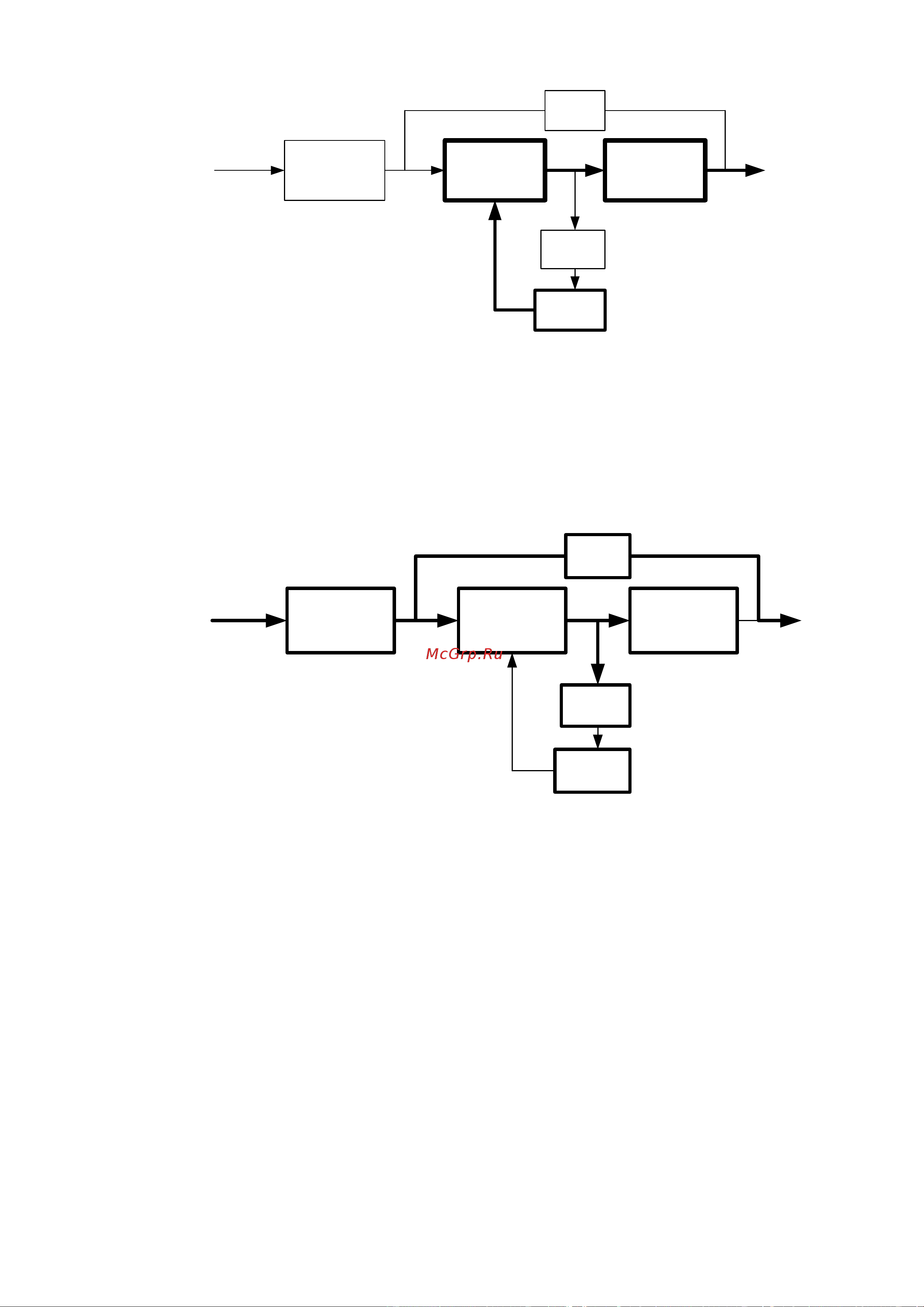

Рис. 1-6. Режим батарей

ЭКО режим:

Если активирован ЭКО режим, то в случае, когда входное напряжение находится в пределах

нормы, нагрузка питается через байпасную линию, а инвертер находится в режиме ожидания,

исключая дополнительные преобразования, для экономии энергии. Зарядное устройство при

этом работает в нормальном режиме. Эффективность в этом режиме может достигать 98%

Этот режим работы показан на рис. 1-7.

TVS&RFI/E

MI filter

REC/PFC INVERTER

CHG

BATT

BYPA

Рис. 1-7. Режим ЭКО

Режим преобразования частоты:

В этом режиме номинальная частота входа и выхода отличается, поэтому байпас запрещается

использовать.

ВНИМАНИЕ: в случае перегрузки, ИБП выключит выход.

ВНИМАНИЕ: нагрузка должна быть снижена до 50% и ниже.

Режим самдиагностики:

Если потребители хотят сжечь UPS без нагрузки, то необходимо установить режим

самодиагностики, в этом режиме, ток проходит через выпрямитель, инвертор, после чего снова

поступает на вход через статический байпас. Потери в ИБП должны составить 5% при нагрузке

100%. Как показано на рис 1-8.
