1.6 Режимы работы ИБП.

ИБП может работать в следующих режимах: нормальный режим, режим байпаса, батарейный

режим, Эко режим, режим конвертера частоты, режим самодиагностики.

Нормальный режим:

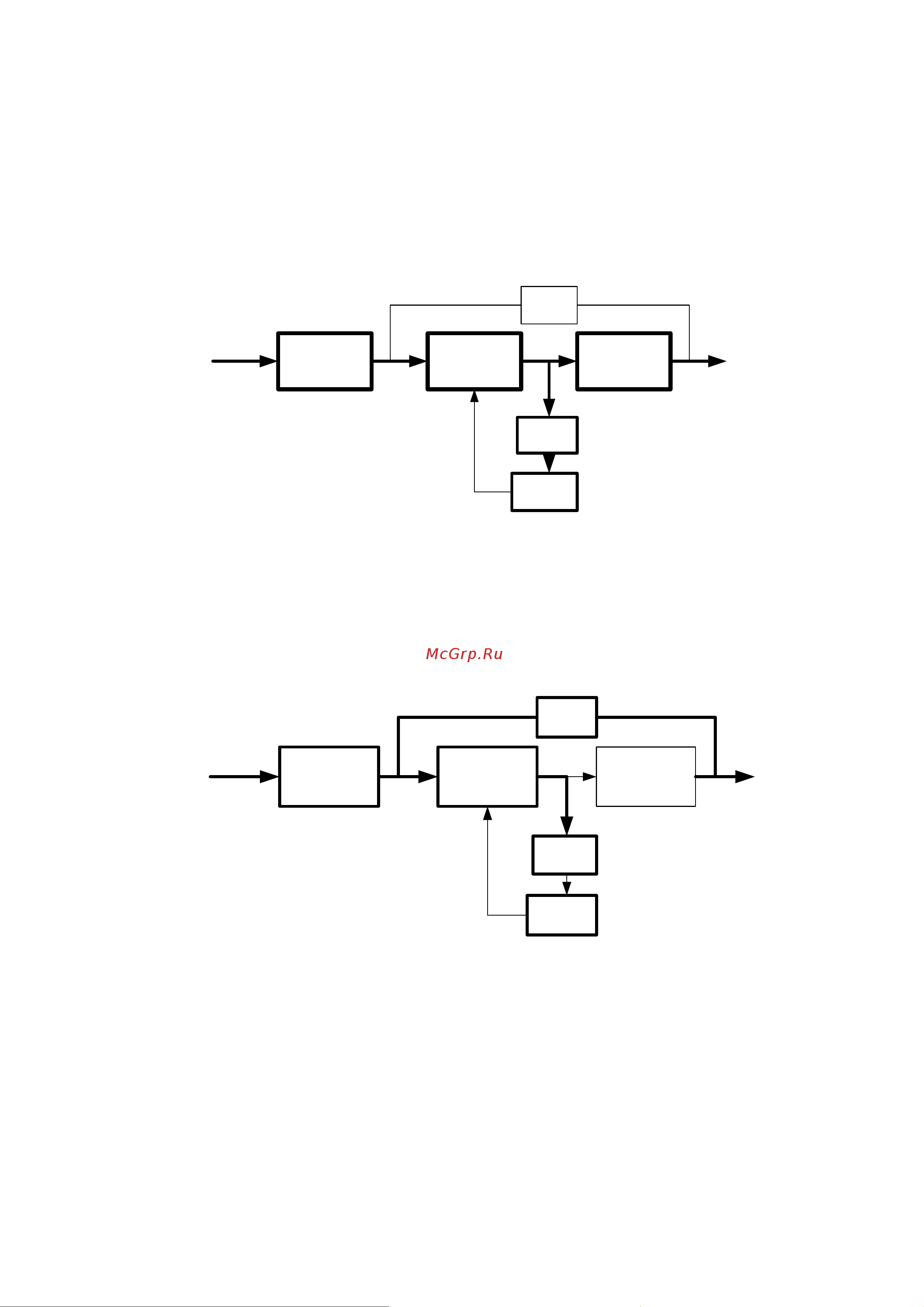

Как показано на рис 1-4, выпрямитель преобразует переменный ток в постоянный для работы

инвертора, нагрузка питается от инвертора, происходит заряд батарей.

TVS&RFI/E

MI filter

REC/PFC INV

CHG

BATT

BYPA

input

Рис. 1-4. Нормальный режим работы

Режим статического байпаса:

Если инвертор неисправен или перегружен, ИБП перейдет в режим байпаса. Так же нажимая

кнопку «ВКЛ / ВЫКЛ» можно принудительно перейти в режим байпаса из нормального режима.. В

режиме байпаса нагрузка питается напрямую, вследствие чего не защищена от проблем с

напряжением во входной сети.. Как показано на рис 1-5.

TVS&RFI/E

MI filter

rectifier/PFC INVERTER

CHG

BATT

BYPA

Рис. 1-5. Режим байпаса

Батарейный режим:

Если входное питание отсутствует или не соответствует стандартам, ИБП перейдет в режим

батареи. В этом режиме аккумулятор обеспечивает питание инвертора. Как показано на рис 1-6.

Примечание: нажмите ВКЛ / ВЫКЛ в режиме батареи для выключение ИБП полностью.
