5. Управление и связь
ИБП имеет несколько портов связи: RS232,EPO,SNMP card, USB, dry contact, RS485.
Примечание: SNMP card, dry contact и RS485 не могут работать одновременно. Так же RS232 и USB не
могут быть использованы одновременно.
5.1 SNMP card
SNMP-карта используется для мониторинга ИБП через TCP/IP, пользователь может проверить
состояние ИБП, напряжение и ток через сеть. Пожалуйста, обратитесь к руководству
пользователя SNMP Карты, чтобы получить более подробную информацию.
5.2 Сухие контакты
Существует два типа сухого контакта для опции: DB9, клемная колодка.
Максимальный выходной ток для сухого контакта равен 1A. функция сухого контакта указана на
рис. 5-1:

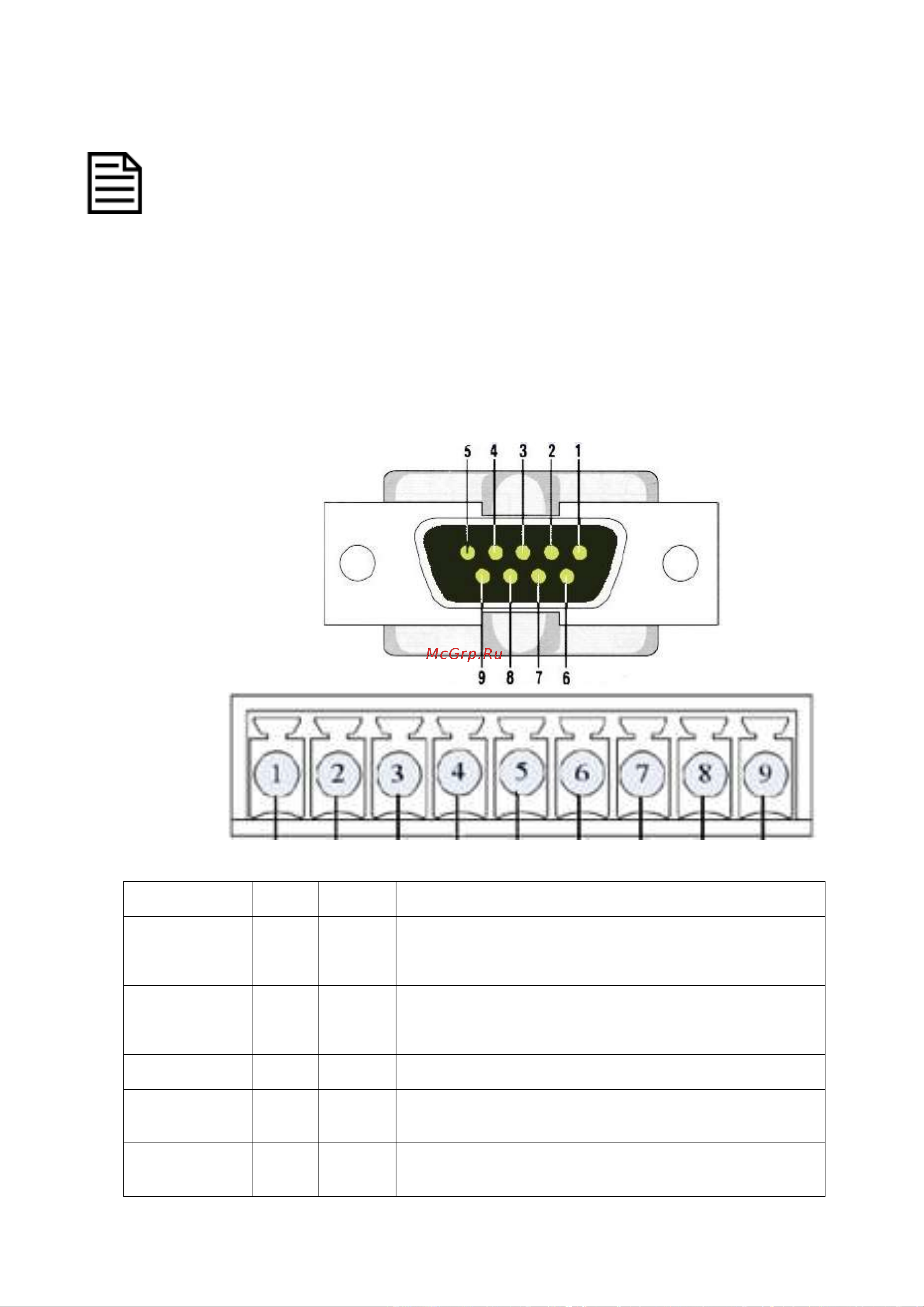

Рис 5-1. Интерфейс карты сухих контактов.
Функция
DB9
Терминал
Описание
Ошибка ИБП
1
9
Разомкнут: UPS не в норме.
Замкнут: UPS в норме
Общий
2
7
Разомкнут: UPS не в норме.
Замкнут: UPS в норме
GND
3
2
Internal GND, used to connect external power supply 12-24Vdc
Удаленное
включение
4
4
Input port. Used with external power supply. If connected to power supply, UPS
transfer to bypass. UPS shutdown if bypass is abnormal
Common connection
5
1
Common connection of output signal. Connected to power supply for input
signal. Shown as Fig 5-2.
