1.5 Схема ИБП

TVS&RFI/E

MI filter

PFC INV

CHG

battery

STS

Input

source

SPS DSP

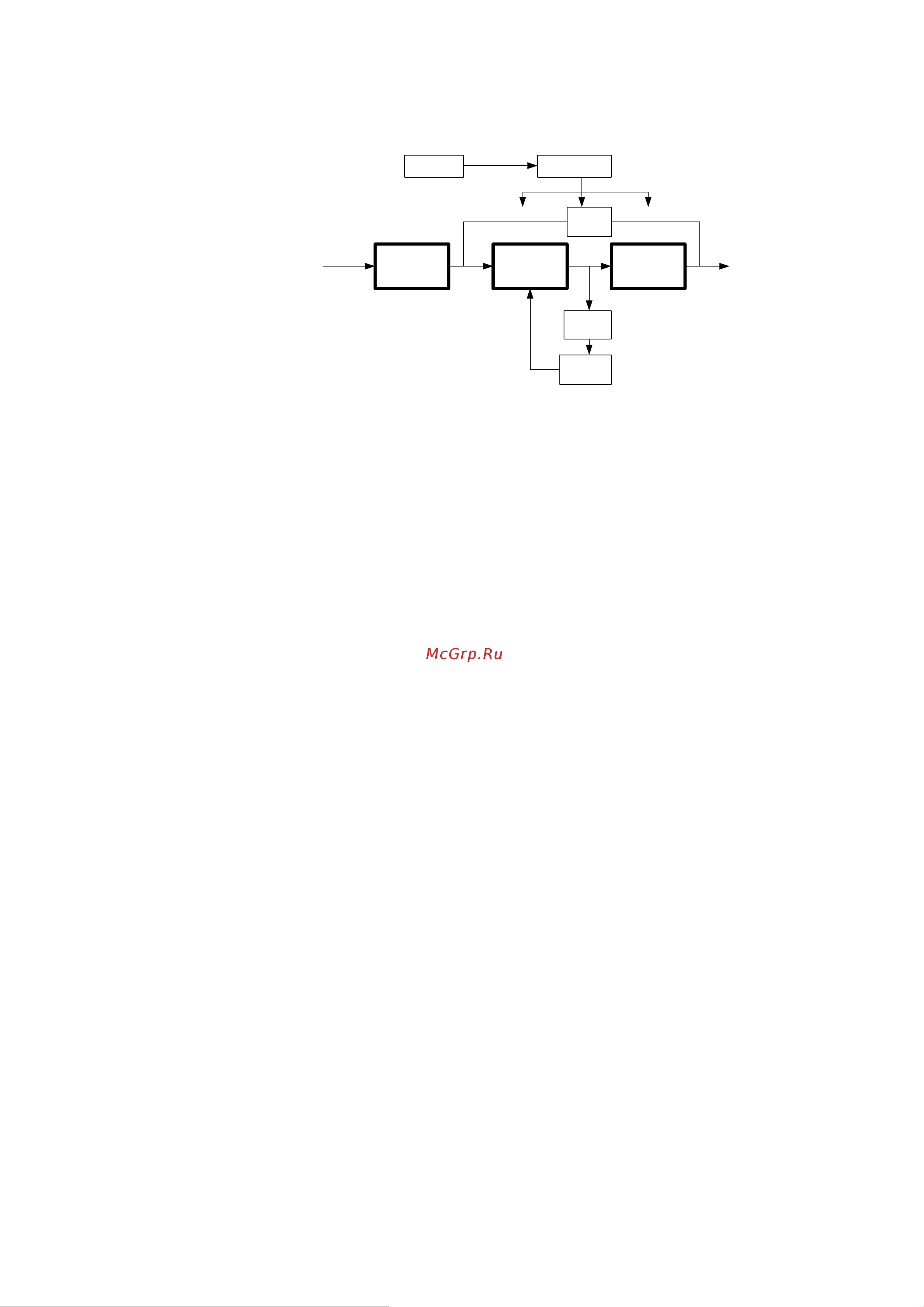

Рис 1-3. Структурная схема ИБП

1.5.1 Фильтр от всплесков напряжения (TVSS) и EMI/FRI фильтр.

Эти компоненты ИБП обеспечивают защиту от перенапряжений и фильтруют как

электромагнитные помехи (EMI), так и радиочастотные помехи (RFI). Они сводят к минимуму

любые перенапряжения или помехи, присутствующие во входной электросети и защищают

чувствительное оборудование.

1.5.2 Выпрямитель

При нормальной работе выпрямитель преобразует переменный входной ток в постоянный для

работы инвертора, обеспечивая при этом близкую к идеальной форму входного тока. Это

достигается с помощью двух приемов:

 Максимальная эффективное использование всей входной мощности

 Уменьшение количества отраженных искажений

Принимая эти меры мы получаем более правильную форму тока для других потребителей,

незащищенных ИБП.

1.5.3 Инвертер

При нормальной работе инвертор преобразует постоянный ток, получаемый от выпрямителя в

переменный. При отключении электропитания инвертор получает необходимую энергию от

аккумулятора через преобразователь постоянного тока в постоянный. В обоих режимах работы

инвертор ИБП работает в режиме on-line и непрерывно генерирует выходное напряжение и ток

правильной синусоидальной формы.

1.5.4 Зарядное устройство

Зарядное устройство использует энергию от шины постоянного тока и точно регулирует ее для

непрерывной зарядки батарей. Батареи заряжаются всякий раз, когда ИБП подключен к

источнику питания.

1.5.5 Преобразователь постоянного напряжения

Преобразователь постоянного напряжения используется для увеличения батарейного

напряжения до уровня напряжения на DC шине.
