HIDEN EXPERT
HE3300
60-500KVA
10

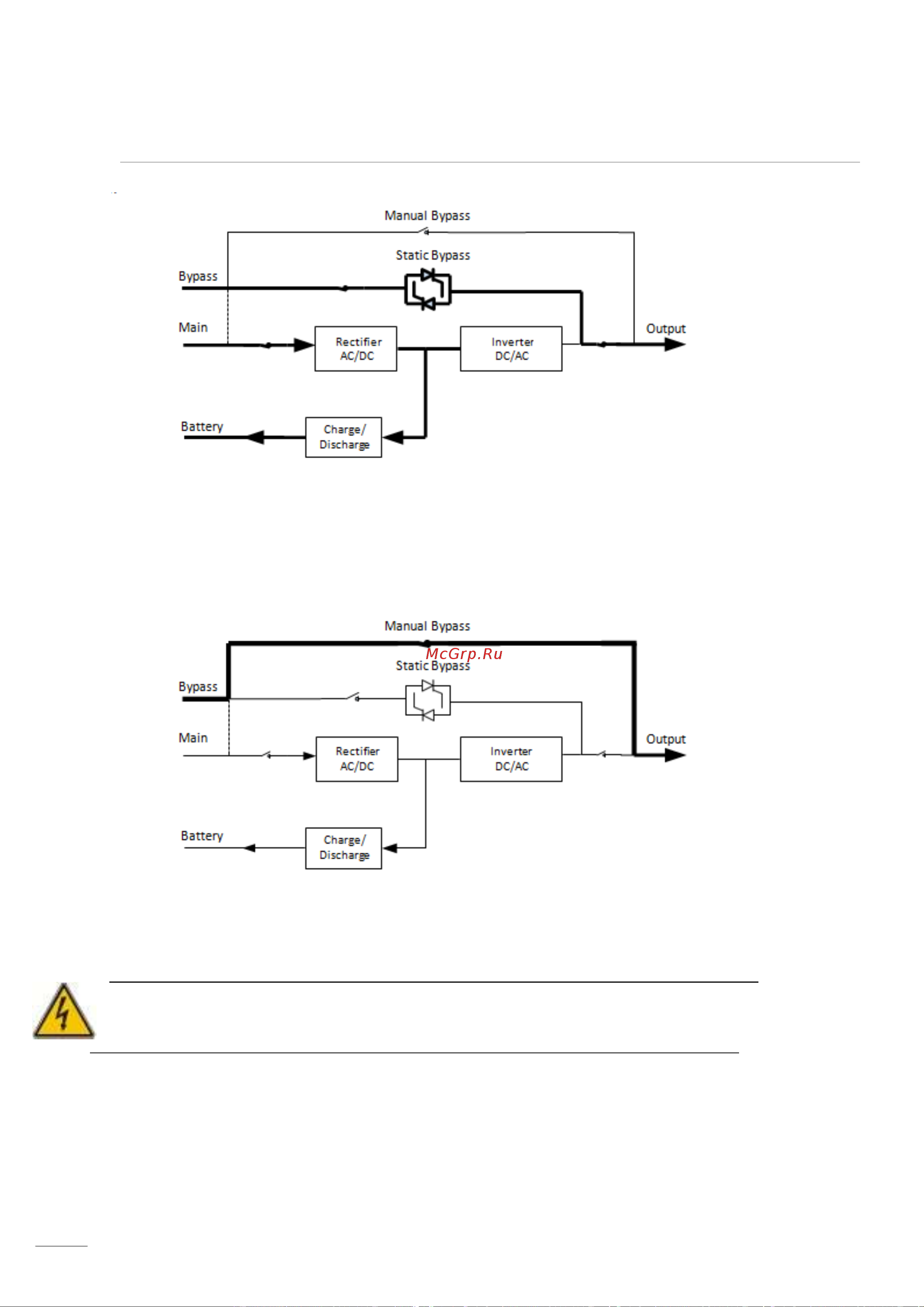

Рис 1-5. Режим электронного байпаса
1.3.4 Режим обслуживания (ручной байпас)
Ручной байпас предназначен для коммутации входа и выхода ИБП на период обслуживания или в
случае выхода ИБП из строя (см. Рис.1-5).
Рис 1-6. Режим сервисного байпаса
Опасно!
В режиме обслуживания опасное напряжение присутствует на входных и выходных клеммах.
1.3.5 Экономичный режим (ECO-режим)
Для повышения КПД системы, если параметры внешней электросети находятся в требуемых пределах,
питание нагрузки производится по обходной линии, а инвертер находится в состоянии готовности. Если
параметры внешней электросети выходят за пределы допустимого, ИБП переходит на режим работы от
батарей и нагрузка питается от инвертера.
