HIDEN EXPERT
HE3300
60-500KVA
8
1. Описание продукта
1.1 Конфигурация системы.
ИБП серии HE состоит из следующих компонентов: силовой модуль, байпасный модуль, контрольный
модуль, корпус с рубильниками. Схема ИБП приведена на Рис. 1-1.

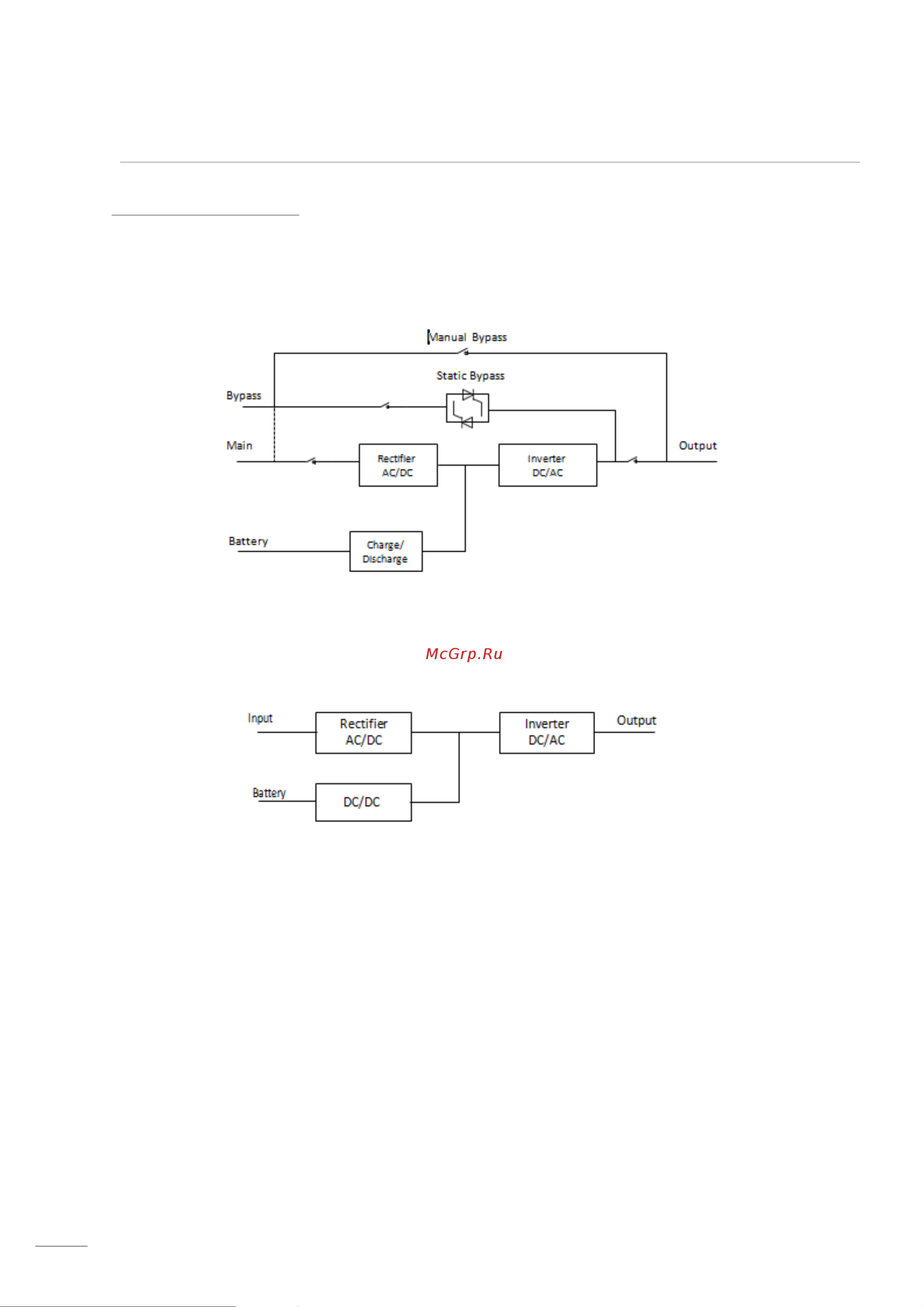

Рис. 1-1. Конфигурация ИБП
1.2 Силовой модуль.
Конструкция силового модуля представлена на Рис. 1-2. Он состоит из выпрямителя, инвертера и DC/DC
преобразователя для заряда и разряда батарей.
Рис. 1-2 Схема силового модуля
1.3 Режимы работы ИБП
ИБП серии HSTP является ИБП двойного преобразования и может работать в следующих
режимах:
Нормальный режим работы
Режим работы от батарей
Режим обходной линии (режим электронного байпаса)
Режим обслуживания (ручной байпас)
Режим экономии электроэнергии (режим ECO)
Режим автоматического перезапуска
Режим преобразования частоты
1.3.1 Нормальный режим
Инвертер постоянно питает нагрузку. Выпрямитель получает энергию от основного ввода и питает
шину постоянного тока, от которой запитан инвертер и зарядное устройство, заряжающее батареи и
регулирующее ток заряда.
