HIDEN EXPERT
HE3300
60-500KVA
21
Вес ИБП представлен в таблице 2-1
Таблица 2.1 Вес ИБП
Мощность, KVA
Вес, кг
60
170
80
210
90
213
100
210
120
266
150
305
200
350
250
445
300
490
400
810
500
900
2.2 Разгрузка и распаковка
2.2.1 Перемещение и распаковка ИБП
Следуйте указаниям по разгрузке, перемещению и распаковке:
1.
Проверьте, нет ли повреждений на упаковке. Если есть повреждения –
обратитесь к транспортной компании.
2.
Переместите ИБП к месту установки, используя погрузочную
тележку (см. Рис.2-5).

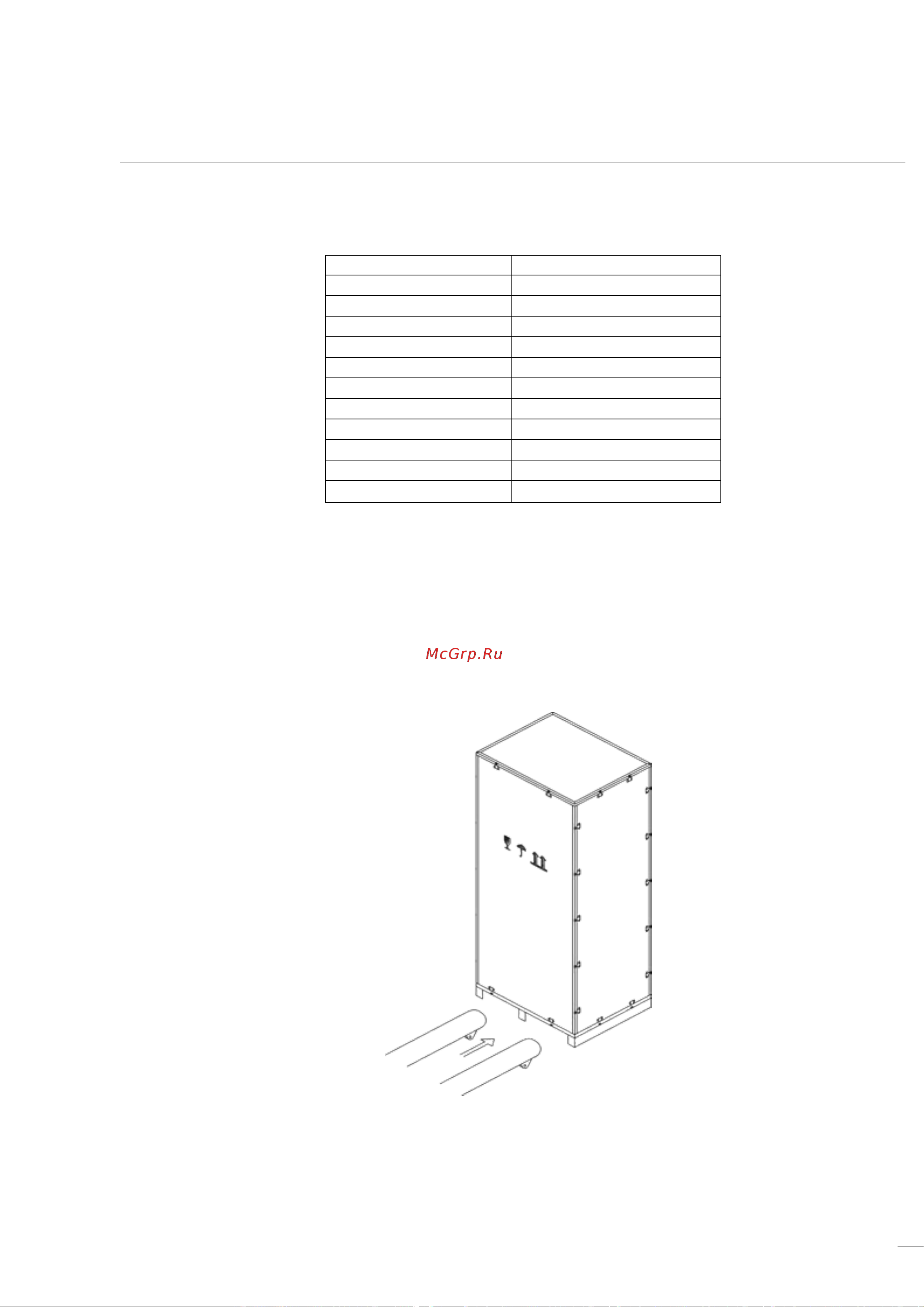

Рис.2-5 Перемещение к месту установки
3.
Откройте верхнюю крышку, а затем снимите боковые стенки.
