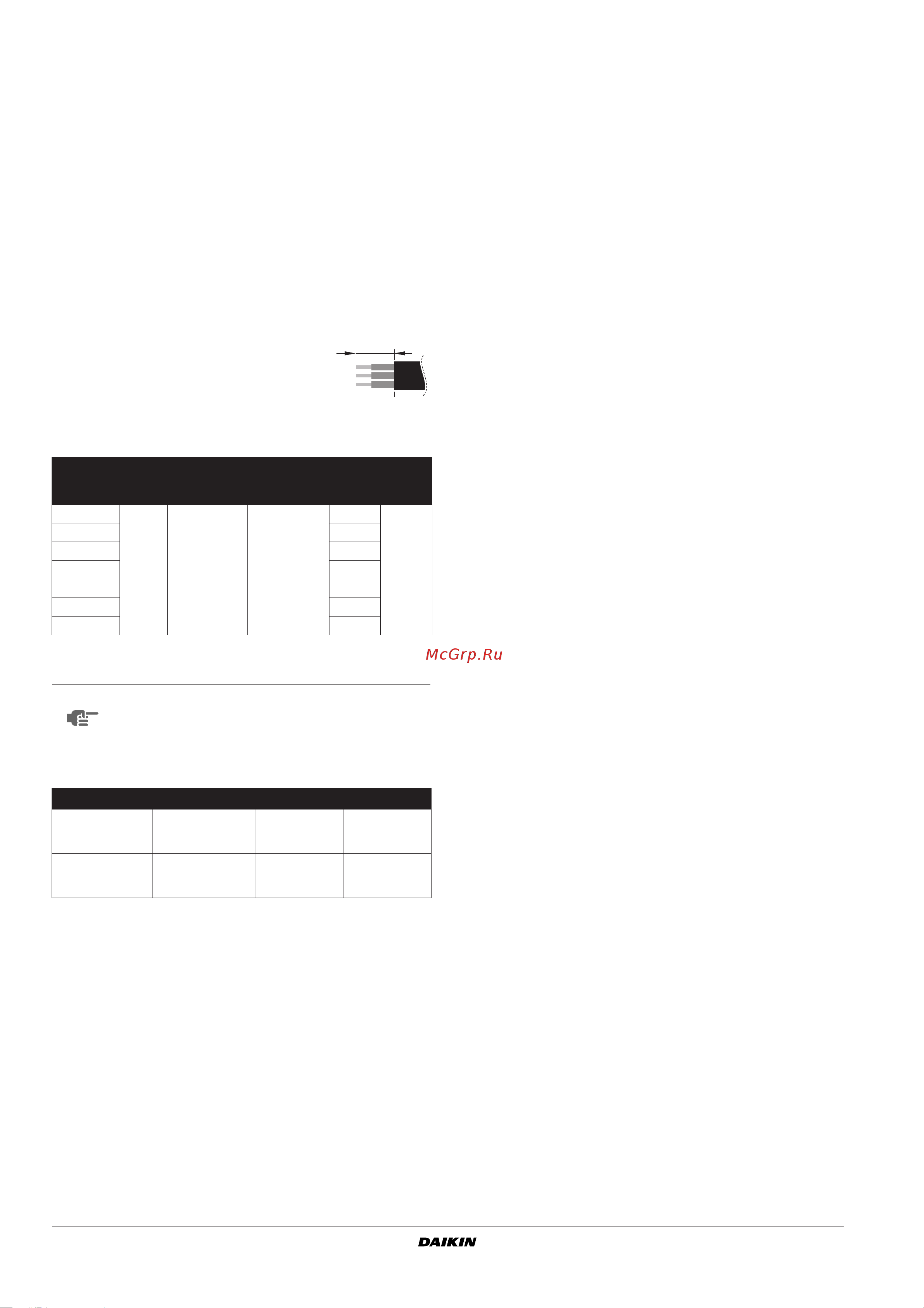

Daikin FBQ50C8VEB [10/20] Электрические соединения и задание параметров на пульте управления
![Daikin FBQ50C8VEB [10/20] Электрические соединения и задание параметров на пульте управления](/views2/1781251/page10/bga.png)
Инструкция по монтажу
7
FBQ35~140C8VEB
Кондиционеры типа «сплит-система»
4PW71103-1 – 08.2011
Помните о том, что работа системы возобновится
автоматически, если питание выключить, а затем снова
включить.
■ Сечение проводов электропитания, подключаемых
к наружному агрегату, номинал устройства защитного
отключения и плавких предохранителей, а также указания
по подключению электропроводки приведены в инструкции
по монтажу наружного агрегата.
■ Обязательно заземлите кондиционер.
■ Не подсоединяйте провод заземления к:
-газовым трубам: в случае утечки газа возможен взрыв
или возгорание.
- проводам заземления телефонных линий и мачтам
освещения: во время грозы возможно образование
аномально высокого электрического потенциала в
заземлении.
-водопроводным трубам: отсутствие заземляющего
эффекта при использовании труб из жесткого винила.
■ Проследите за тем, чтобы провода
электропитания были зачищены
одинаково.
Электрические характеристики
МТЦ: минимальный ток цепи (А)
МТП: максимальный ток предохранителя (А)
Характеристики кабелей
Электрические соединения и задание
параметров на пульте управления
Электрические соединения
Снимите крышку с блока автоматики, как показано на
рисунке 13, и произведите подключение.
Модель Гц
Вольт
Диапазон
изменения
напряжения
Электропитани
е
МТЦ МТП
35
50/60 220-240/220 ±10%
1,2
16 A
50 1,2
60 1,1
71 1,1
100 1,6
125 2,1
140 2,1
ПРИМЕЧАНИЕ
Подробности см. в разделе «Электрические
характеристики» книги технических данных.
Провод Сечение (мм
2
) Длина
Между
внутренними
блоками
H05VV-U4G
(a),(b)
(a) Относится только к тем случаям, когда применяются изолированные
кабели. Если изоляции нет, используется H07RN-F.
(b) Во избежание воздействия внешних сил уложите провода управления,
соединяющие внутренние и наружные блоки, в защитную трубку
и проложите ее сквозь стену вместе с трубопроводом хладагента.
2,5 —
Блок-Пульт
дистанционного
управления
Экранированный
провод
(двужильный)
(c)
(c) Подключите пульт дистанционного управления проводом с двойной
изоляцией (толщина экрана: ≥ 1 мм) или проложите провода сквозь стену
в защитной трубке, так, чтобы оператор не мог вступить с ними в контакт.
0,75–1,25
Макс. 500 м
(d)
(d) Такой должна быть общая длина в системе с групповым управлением.
1 Крышка распределительной коробки
2 Вход низковольтной проводки распределительной коробки
3
Вход высоковольтной проводки распределительной коробки
4 Электрическая схема
5 Распределительная коробка
