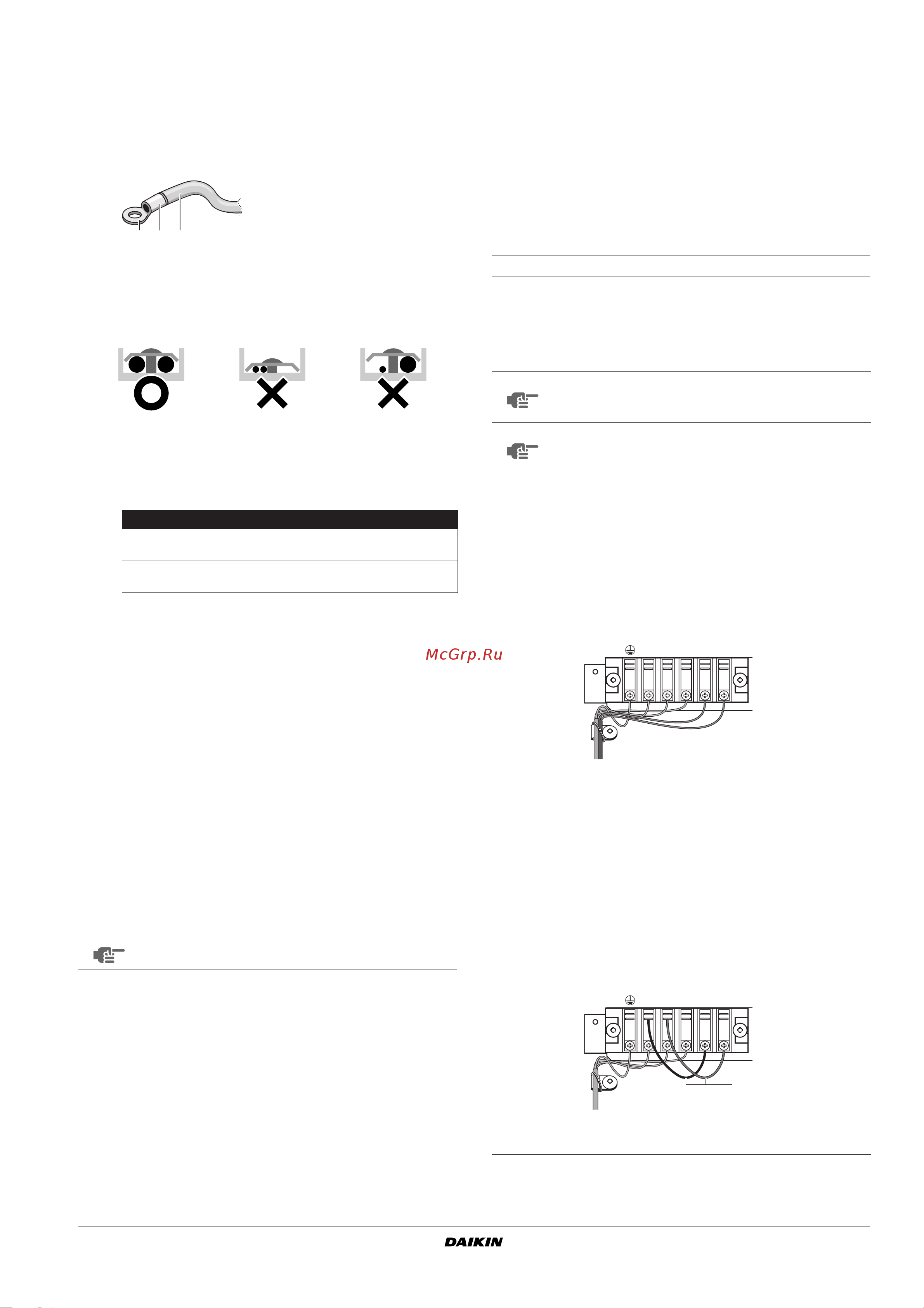

![Daikin FBQ50C8VEB [11/20] Примеры электрических соединений](/views2/1781251/page11/bgb.png)
FBQ35~140C8VEB
Кондиционеры типа «сплит-система»
4PW71103-1 – 08.2011
Инструкция по монтажу
8
Меры предосторожности
1. При подключении силовых кабелей к клеммам необходимо
соблюдать следующие правила.
• Для подключения к клеммной колодке при соединении
проводки агрегатов используйте круглые обжимные
клеммы с изоляционной оплеткой. Если таких клемм нет
в наличии, следуйте приведенным ниже инструкциям.
• Не подключайте к одной клемме кабели разных
сечений. (Ненадежный контакт может привести
сильному нагреву места подключения или даже пожару.)
• При подключении кабелей одинакового сечения
следуйте приведенной ниже схеме.
Применяйте провода только указанных типов.
Проверяйте надежность их подключения. При
подключении не прилагайте избыточных усилий к
контактам и местам их крепления. Используйте моменты
затяжки, указанные в приведенной ниже таблице.
• Устанавливая крышку блока управления, следите за
тем, чтобы не пережать проводку.
• После окончания подключения электропроводки
заполните оставшиеся щели в отверстиях для проводки
в корпусе мастикой или изоляционным материалом
(приобретается на внутреннем рынке), чтобы снаружи в
агрегат не проникали насекомые и грязь и не вызывали
коротких замыканий в блоке управления.
2. Не подключайте кабели разных сечений к одному контакту
заземления. Плохой контакт снижает надежность защиты
прибора.
3. Кабели, соединяющие пульт управления с блоками и блоки
между собой, должны находится на расстоянии не менее
50 мм от другой электропроводки. В противном случае
электрические наводки могут привести к сбоям в работе
всей системы.
4. Подключение кабелей к пульту дистанционного
управления описано в прилагаемой к нему инструкции по
монтажу.
5. Ни в коем случае не подключайте силовые линии
к разъемам для кабелей управления. В этом случае
возможны серьезные неисправности всей системы
кондиционирования.
6. Применяйте только кабели указанных сечений и следите за
надежностью контактов. Следите за тем, чтобы кабели не
были излишне натянуты и не оказывали внешнего
давления на клеммы. Кабели должны быть расположены
так, чтобы они не затрудняли доступ к различным
устройствам и механизмам: например, они не должны
мешать открытию крышки электрического щитка. Следите
за тем, чтобы крышка всегда была плотно закрыта.
Помните, что ненадежные контакты могут послужить
причиной выделения тепла, поражения электротоком и
даже возгорания.
Примеры электрических соединений
■ В линии электропитания каждого агрегата должны быть
установлены размыкатель цепи и плавкий предохранитель,
как показано на рисунке 14 и рисунке 15.
Пример полной системы кондиционирования (3 типа)
Момент затяжки (N•m)
Клеммная колодка для проводов управления
агрегата и пульта дистанционного управления
0,9
Клеммная колодка для подключения
электропитания
1,2
ПРИМЕЧАНИЕ
Клиент сам может выбрать термистор пульта
дистанционного управления.
1 2 3
1 Круглая обжимная клемма
2 Оденьте изоляционную
оплетку
3 Провод
1 Электропитание
2 Основной выключатель
3 Плавкий предохранитель
4 Наружный блок
5 Внутренний блок
6 Пульт дистанционного управления
(поставляется по дополнительному заказу)
При управлении 1 внутренним агрегатом с помощью 1 пульта
управления. (Нормальный рабочий режим) (См. рисунок 14 и
рисунок 15)
Использование двух пультов управления (Смотрите рисунок 16)
(a)
(a) На иллюстрации показана система с общим электропитанием
Для группового управления (Смотрите рисунок 17)
(a)
ПРИМЕЧАНИЕ
При групповом управлении задавать адреса
внутренних агрегатов необязательно. При подаче
питания адреса будут заданы автоматически.
ПРИМЕЧАНИЕ
Для выполнения требований EN/IEC 61000-3-12
(b)
необходимо соблюдение следующих правил:
■ При монтаже агрегатов в перечисленных ниже
сочетаниях подключайте их к отдельным
источникам питания. (Смотрите рисунок 15)
1x FBQ35C + RKS35J или RXS35J
2x FBQ60C + RR100/125B или RQ100/125B
2x FBQ71C + RR100/125B или RQ100/125B
4x FBQ50C + RZQ200C
3x FBQ60C + RZQ200C
3x FBQ71C + RZQ200C
2x FBQ100C + RZQ200C
4x FBQ60C + RZQ250C
2x FBQ125C + RZQ250C
■ В противном случае см. значения S
sc
(мощность
короткого замыкания) для различных сочетаний
FBQ_C в таблице, размещенной в экстрасети.
- Если в таблице не указано значение S
sc
для
того или иного сочетания агрегатов, то
можно пользоваться обычным шнуром
электропитания, входящим в комплектацию
агрегата. (Смотрите рисунок 14)
- Если значение S
sc
для применяемого
сочетания агрегатов в таблице указано, то
можно пользоваться либо обычным шнуром
электропитания, входящим в комплектацию
агрегата (см. рисунок 14), либо отдельными
источниками питания (см. рисунок 15). Daikin
рекомендует пользоваться отдельными
источниками питания.
Соединения показаны на электрической схеме.
Более подробную информацию см. в электрических
характеристиках.
(b) Европейский/международный технический стандарт, устанавливающий
пределы по гармоническим токам, генерируемым оборудованием,
подключенным к низковольтным системам, со входным током >16 A и
≤75 A на фазу.
LN123
LN123
Принадлежность,
поставляемая вместе
с агрегатом
