20

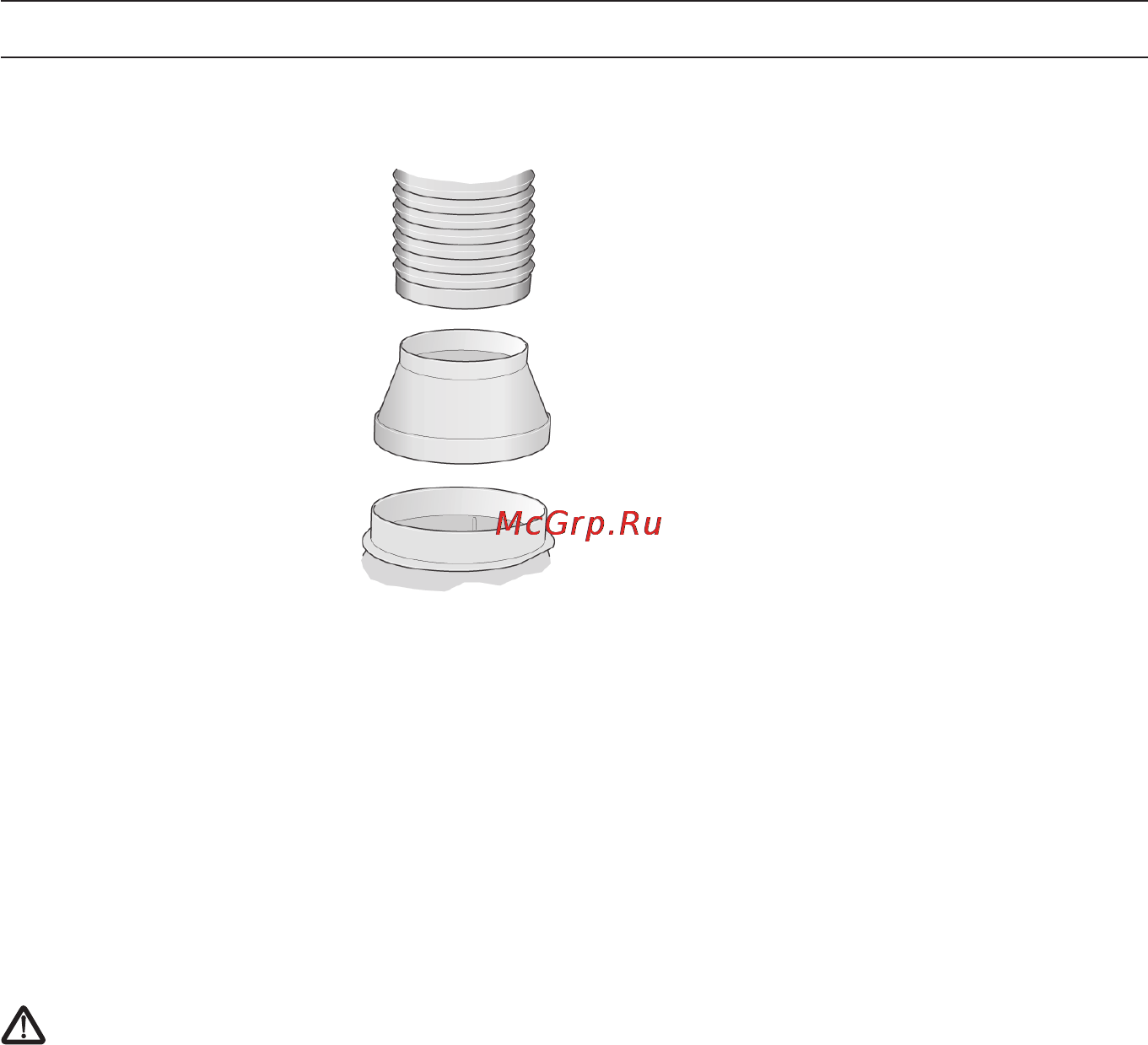

Подсоединение вытяжной трубы
Ж 120 мм:
Вставьте переходник
для сужения канала в
воздушный патрубок
Вытяжную трубу при
соедините к переход
нику
Оба места соедине
ния должным образом
загерметизируйте
Электрическое подключение
Перед подключением вытяжки к элек
тросети обязательно прочтите указа
ния и предупреждения в главе «Указа
ния по технике безопасности»!
Вытяжка должна подключаться к сети
электропитания только квалифици
рованным электриком, знающим и
выполняющим все предписания мест
ного предприятия электроснабже
ния
Опасность получения травмы
Если соединительный кабель вытяжки
поврежден, для предотвращения серь
езных травм пользователя его замену
должны осуществлять производитель
вытяжки, его Сервисная служба или ква
лифицированный специалист
Вытяжку следует подключать только к
заземленной розетке, установленной
в соответствии с действующими пра
вилами
По возможности розетку с контактом
заземления следует располагать не
посредственно за обшивкой вытяж
ной трубы
– Розетку с контактом заземле
ния следует подключать через от
дельную электрическую цепь
– Если после монтажа вытяжки ро
зетка с контактом заземления не
доступна, следует установить раз
мыкающее устройство, как при
фиксированном подключении вы
тяжки к сети
В случае необходимости фиксиро-
ванного подключения вытяжки к сети
Со стороны сети электропитания
должно быть установлено размыкаю
щее устройство В качестве размыка
ющего устройства следует использо
вать переключатель с минимальным
расстоянием между контактами 3 мм
и отключением всех полюсов К чис
лу таких переключателей относятся
автоматические выключатели и кон
такторы
Электрические характеристики
Необходимые данные можно найти на
типовой табличке с техническими харак
теристиками внутри вытяжки после сня
тия жироулавливающих фильтров
Длина соединительного кабеля 1,30 м.
Данная вытяжка соответствует требова
ниям правил Европейского союза по по
давлению радиопомех
