9. Защитная крышка цепи

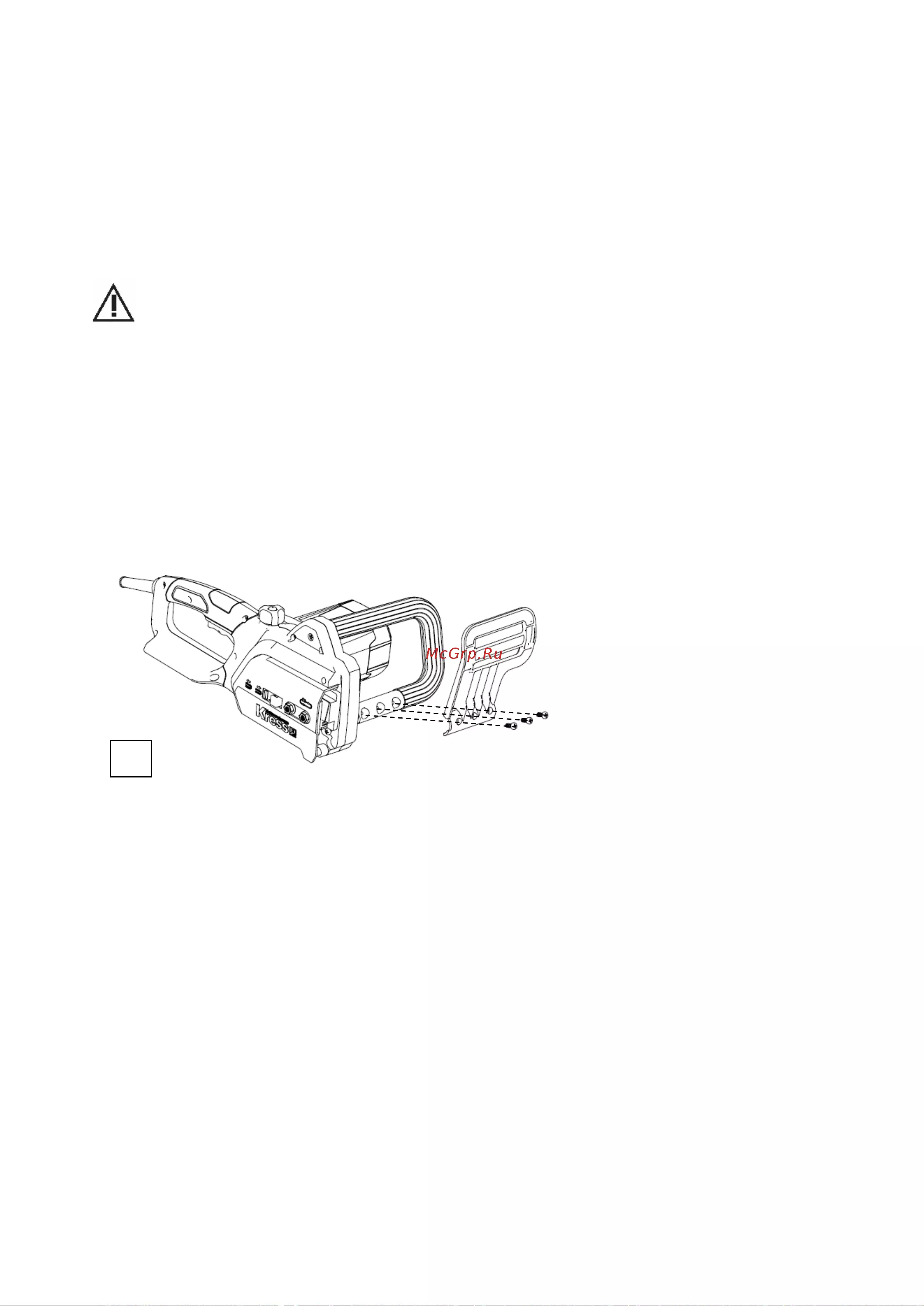

10. Защитное устройство задней рукоятки
11. Крышка (кожух) шины и цепи для хранения / транспортировки
12. Упор цепной пилы
13. Ограничитель цепи
14. Обозначение направления вращения цепи
15. Зажимной винт
16. Зажимной рычаг
17. Приводная звездочка
18. Отверстие фиксации шины
19. Масловыпускное отверстие
20. Индикатор уровня масла (см. Рис. F)
Не все показанные или описанные аксессуары включены в стандартный комплект
поставки.
АКСЕССУАРЫ
Транспортировочная крышка
1
Цепь
1
Шина
1
Гаечный ключ
1
Мы рекомендуем вам приобрести аксессуары в том же магазине, где вам продали инструмент.
Более подробная информация приводится на упаковке аксессуаров. Сотрудники магазина
могут помочь вам и дать совет.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Напряжение
Номинальная мощность
Длина шины
Скорость цепи
Емкость масляного бака
Макс. длина распила
Вес (включая цепь и шину)
Класс защиты
220 В ~ 50 Гц
1700 Вт
406 мм
480 м/мин
200 мл
395 мм
4,5 кг
/II
Содержание
- Электрическая цепная пила 1
- Перечень компонентов 11
- Сборка цепи и направляющей шины 1 аккуратно распакуйте все детали 2 поместите цепную пилу на твердую и ровную поверхность 3 используйте только оригинальные цепи kress или рекомендованные для направляющей шины 4 вставьте цепь 8 в гнездо вокруг направляющей шины 7 убедитесь что цепь находится в правильном направлении движения сверившись с символом на корпусе цепи 14 см рис c1 убедитесь что защелка натяжения цепи направлена наружу 14
- Установите зажимной рычаг 16 на выступ на защитной крышке цепи 9 см рис 5 установите зажимной рычаг 16 на выступ на защитной крышке цепи 9 см рис c2 14
- Убедитесь что все детали установлены правильно см рис c4 7 убедитесь что все детали установлены правильно см рис c4 15
- Установите защитную крышку цепи 9 убедитесь что ограничитель цепи 13 8 установите защитную крышку цепи 9 убедитесь что ограничитель цепи 13 правильно вставлен в защитную крышку см рис c5 15
- Установите цепь на приводную звездочку 17 так чтобы отверстие фиксации шины 18 совпал со шпоночным пазом на направляющей шине см рис c3 15
- Используйте прилагаемый гаечный ключ для закрепления зажимного винта 15 в 10 используйте прилагаемый гаечный ключ для закрепления зажимного винта 15 в отверстии фиксации шины 18 чтобы зафиксировать защитную крышку цепи см рис с7 16
- Отпустите зажимной рычаг 16 на защитной крышке цепи 9 а затем покачивайте направляющие цепи 7 влево и вправо пока направляющая шина 7 не будет натянута см рис c6 16
- Важно заполнен ли масляный бак проверяйте индикатор уровня масла 20 перед началом и периодически во 20
- Время работы см рис f заправьте масло когда уровень масла низкий полный масляный бак позволяет работать примерно 20 минут в зависимости от интенсивности работы и остановок проверяйте натяжение недавно установленной цепи примерно каждые 10 минут работы 1 подсоедините пилу к источнику питания см рис g 20
- Резка 20
- Убедитесь что разрезаемая часть бревна не лежит на земле это оградит цепь 8 20
- Постоянно сохраняйте надежную опору и равновесие стойте немного влево от пилы это позволит телу не находиться на одной линии с цепью никогда не дотрагивайтесь чего нибудь кончиком направляющей шины когда цепь движется никогда не пытайтесь разрезать два бревна одновременно только одно бревно за раз не пытайтесь погрузить кончик направляющей шины в дерево или вдавить его в разрез погружение в дерево с помощью кончика направляющей шины следите за смещением дерева или другими силами которые могут привести к зажиманию цепи соблюдайте особую осторожность при повторном вхождении в предыдущий рез никогда не используйте тупую или ослабленную цепь держите цепь острой и правильно натянутой правила безопасного использования пилы 1 используйте цепную пилу только с надежной опорой 2 держите цепную пилу с правой стороны от туловища см рис i 3 цепь 8 должна работать на полной скорости до контакта с деревом 4 используйте упоры цепной пилы 12 чтобы закрепить пилу на дереве до начала резки 5 используйте 22
- Не управляйте пилой с полностью выпрямленными руками не пытайтесь пилить участки до которых трудно дотянуться не стойте на лестнице во время распиливания см рис k 23
- Отпружинивания когда растяжение пропадает ветка может отскочить назад и ударить оператора нанеся серьезную травму или стать причиной смерти при распилке бревен с обоих концов сделайте вырез сверху y примерно на 1 3 диаметра бревна над козлами затем закончите разрез z снизу чтобы избежать контакта цепной пилы с землей при распиле бревен имеющих опору только с одной стороны сделайте вырез снизу y примерно на 1 3 диаметра бревна под козлами и завершите разрез сверху z чтобы избежать порчи или заклинивания цепной пилы 23
- Предостережение при разрезании ветки которая находится под натяжением будьте исключительно осторожны опасайтесь 23
- Резка древесины под натяжением см рис l 23
