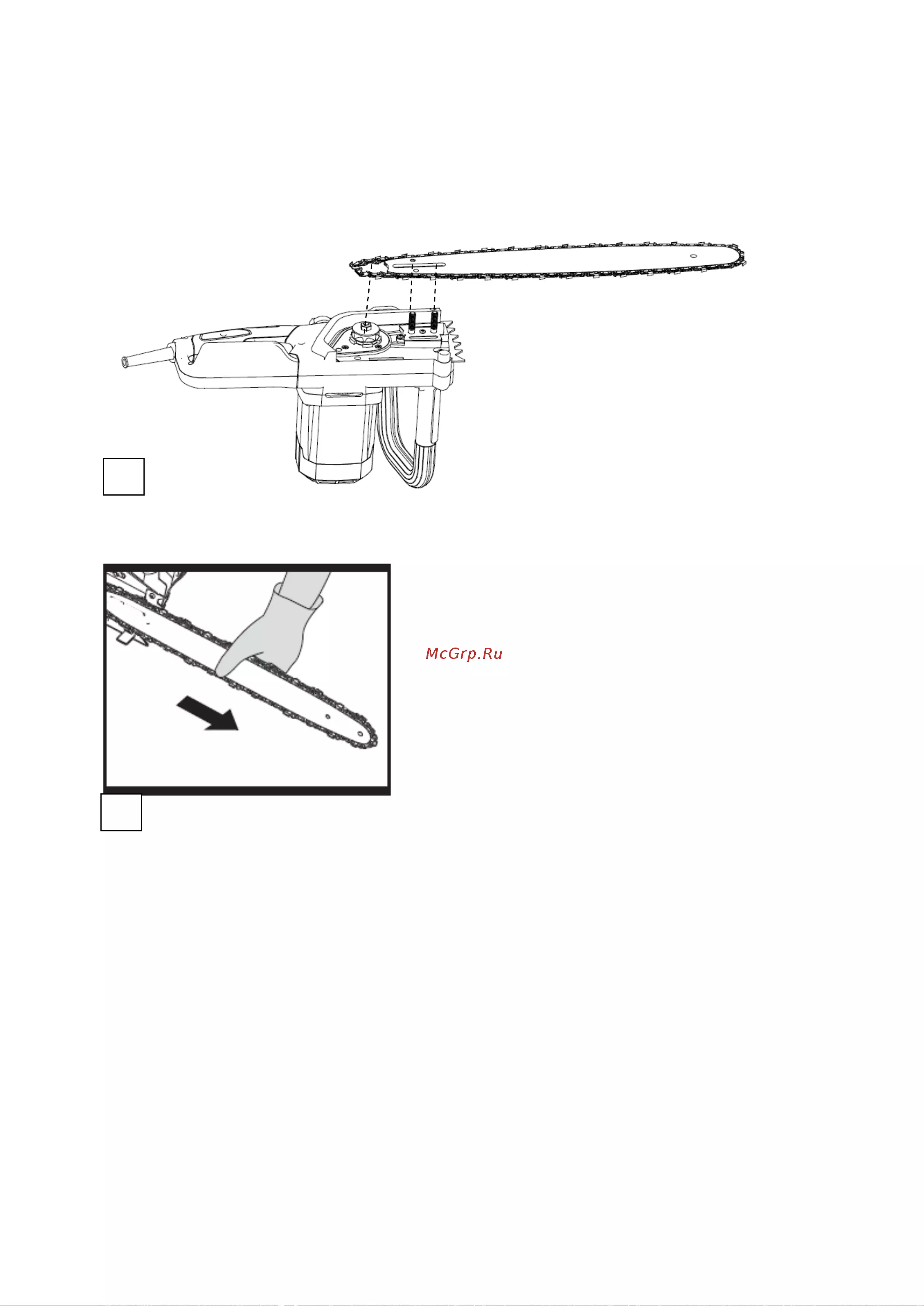

СБОРКА ЦЕПИ И НАПРАВЛЯЮЩЕЙ ШИНЫ
1. Аккуратно распакуйте все детали.
2. Поместите цепную пилу на твердую и ровную поверхность.
3. Используйте только оригинальные цепи Kress или рекомендованные для
направляющей шины.

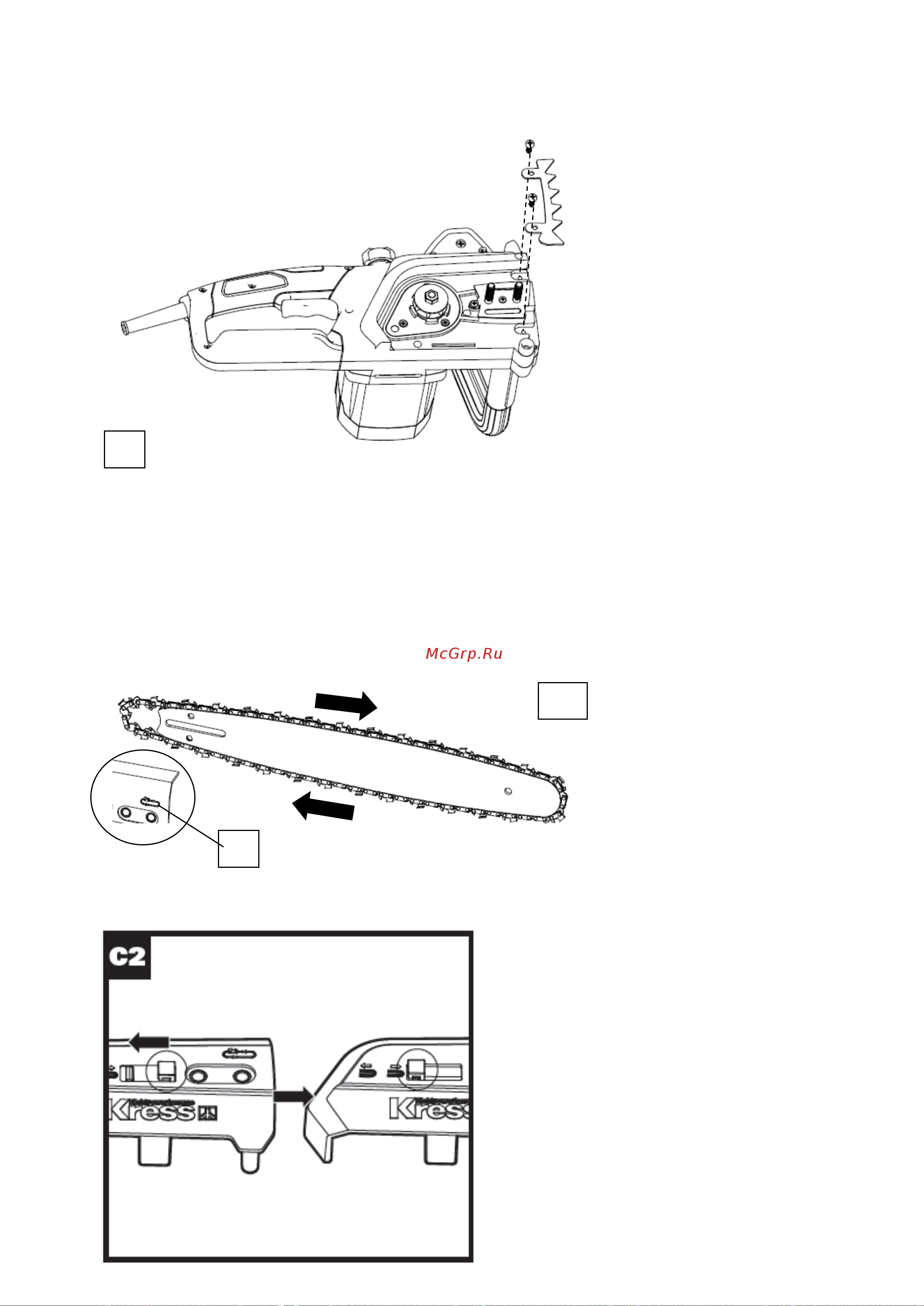

4. Вставьте цепь (8) в гнездо вокруг направляющей шины (7). Убедитесь, что цепь
находится в правильном направлении движения, сверившись с символом на корпусе
цепи (14). (См. Рис. C1) Убедитесь, что защелка натяжения цепи направлена наружу.
5. Установите зажимной рычаг (16) на выступ на защитной крышке цепи (9). (См. Рис.
C2)
