9. Отпустите зажимной рычаг (16) на защитной крышке цепи (9), а затем покачивайте
направляющие цепи (7) влево и вправо, пока направляющая шина (7) не будет
натянута (см. Рис. C6).

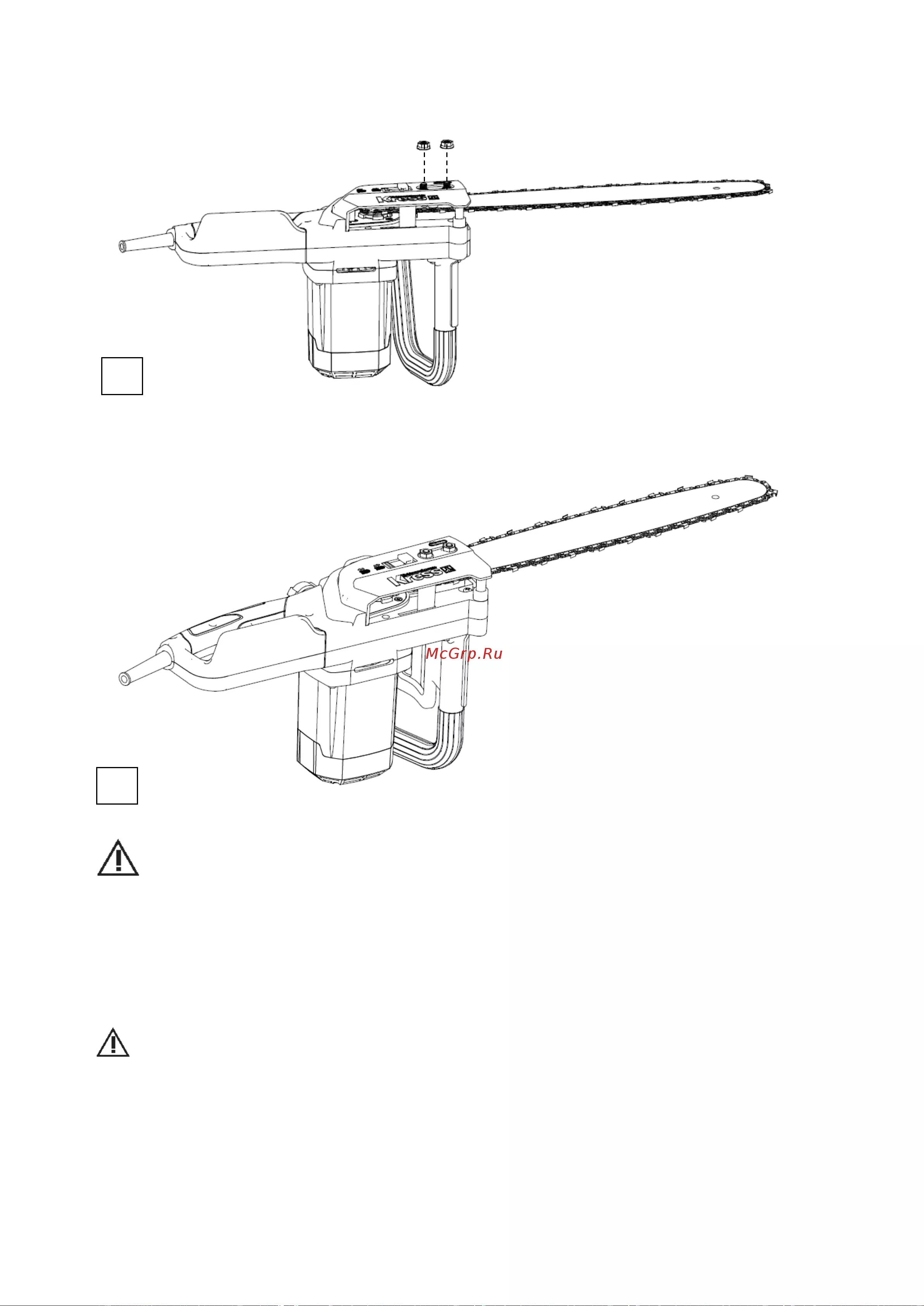

10. Используйте прилагаемый гаечный ключ для закрепления зажимного винта (15) в
отверстии фиксации шины (18), чтобы зафиксировать защитную крышку цепи (см.
Рис. С7).

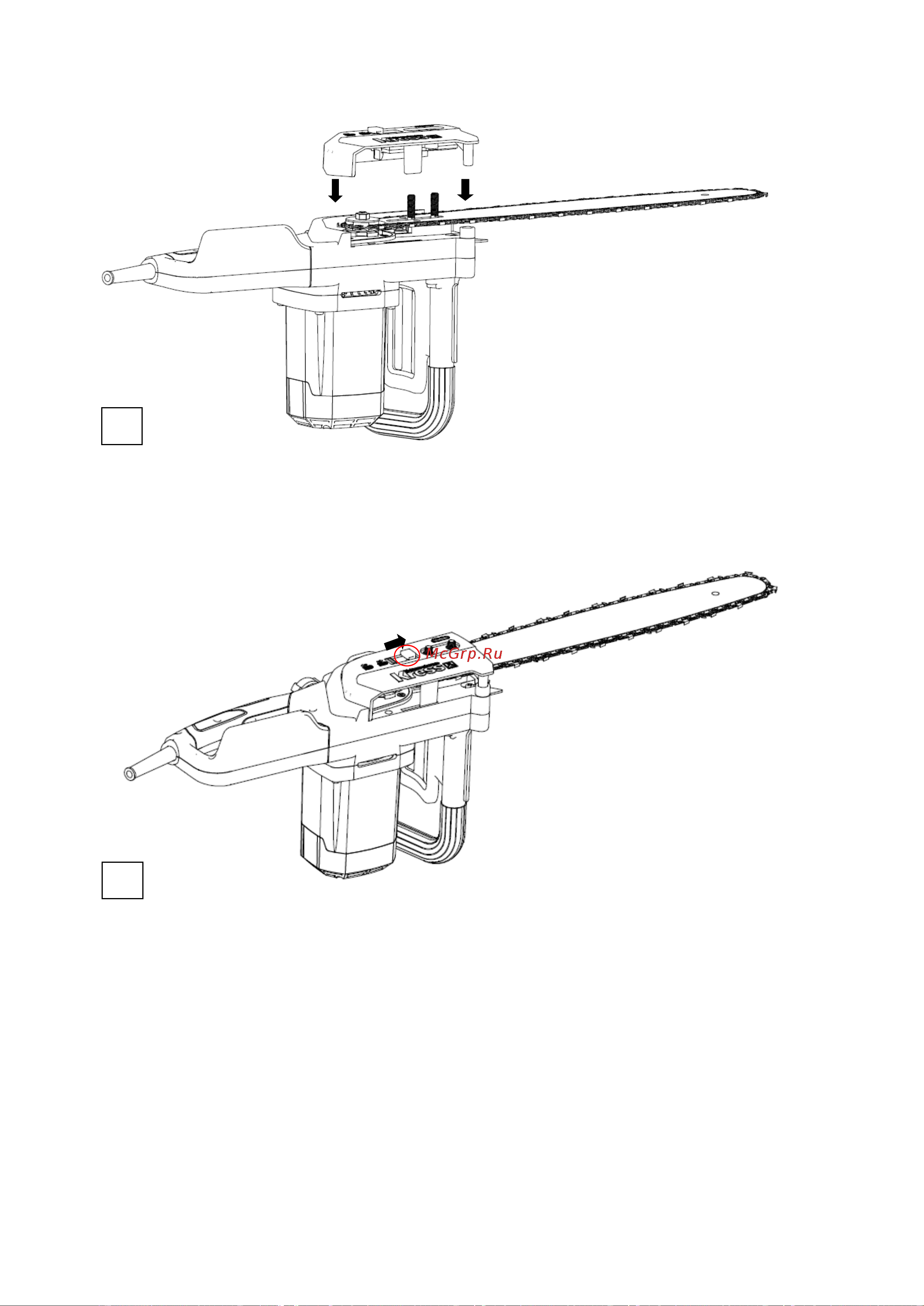

C5
C6
