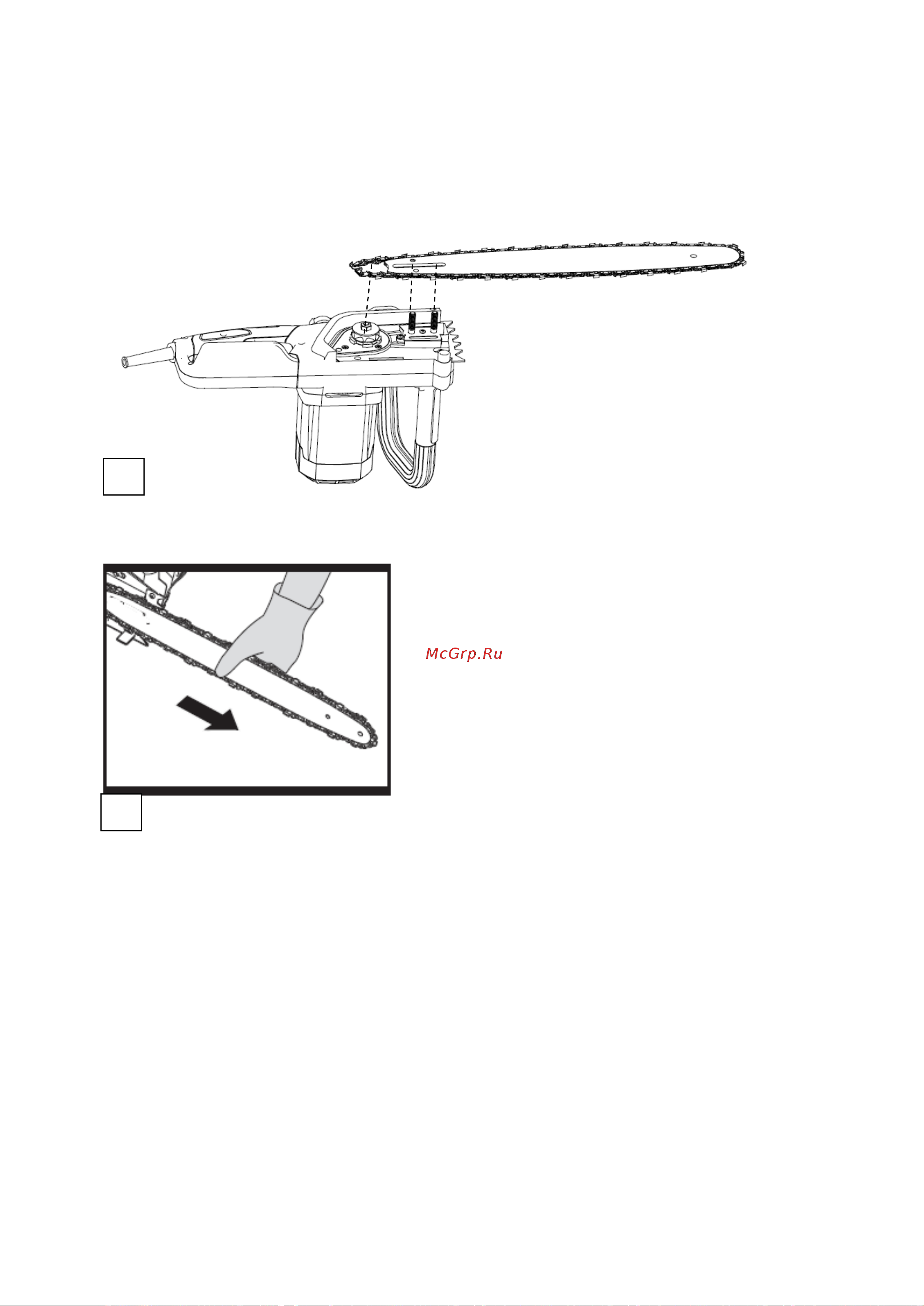

6. Установите цепь на приводную звездочку (17), так чтобы отверстие фиксации
шины (18) совпал со шпоночным пазом на направляющей шине. (См. Рис. C3)
7. Убедитесь, что все детали установлены правильно. (См. Рис. C4)
8. Установите защитную крышку цепи (9), убедитесь, что ограничитель цепи (13)
правильно вставлен в защитную крышку. (См. Рис. C5)
C3
C4
