Daikin FAQ71BUV1B [6/16] Схемы холодильного контура
![Daikin FAQ100BUV1B [6/16] Схемы холодильного контура](/views2/1782867/page6/bg6.png)
4
• Инверторный настенный блок • R410A • FAQ71100BUV1B
• Серия SPLIT – Sky Air • Внутренние блоки
6
FAQ71100BUV1B

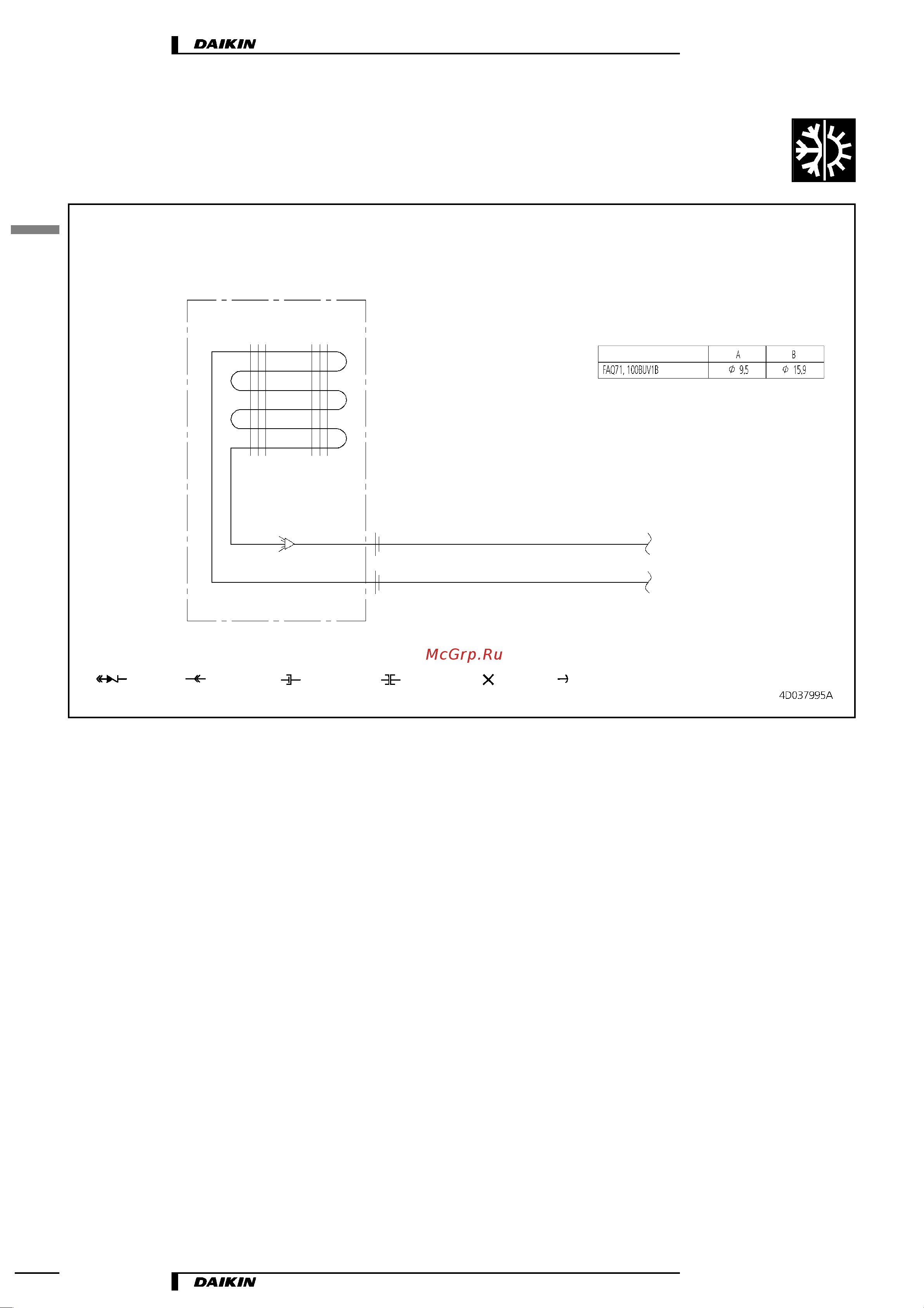

4 Схемы холодильного контура
Теплообменник
внутреннего блока
Резьбовое
соединение
Обратный
клапан
Винтовое
соединение
Фланцевое
соединение
Труба
пережата
Оребренная
труба
Диаметры портов подключения труб хладагента
Модель
К наружному блоку
Внутренний блок
Обвязка трубопровода по месту ∅15,9 C1220ТQ0
Обвязка трубопровода по месту ∅9,5 C1220TQ0
