Daikin FAQ71BUV1B [8/16] Электрические схемы

• Инверторный настенный блок • R410A • FAQ71100BUV1B

• Серия SPLIT – Sky Air • Внутренние блоки

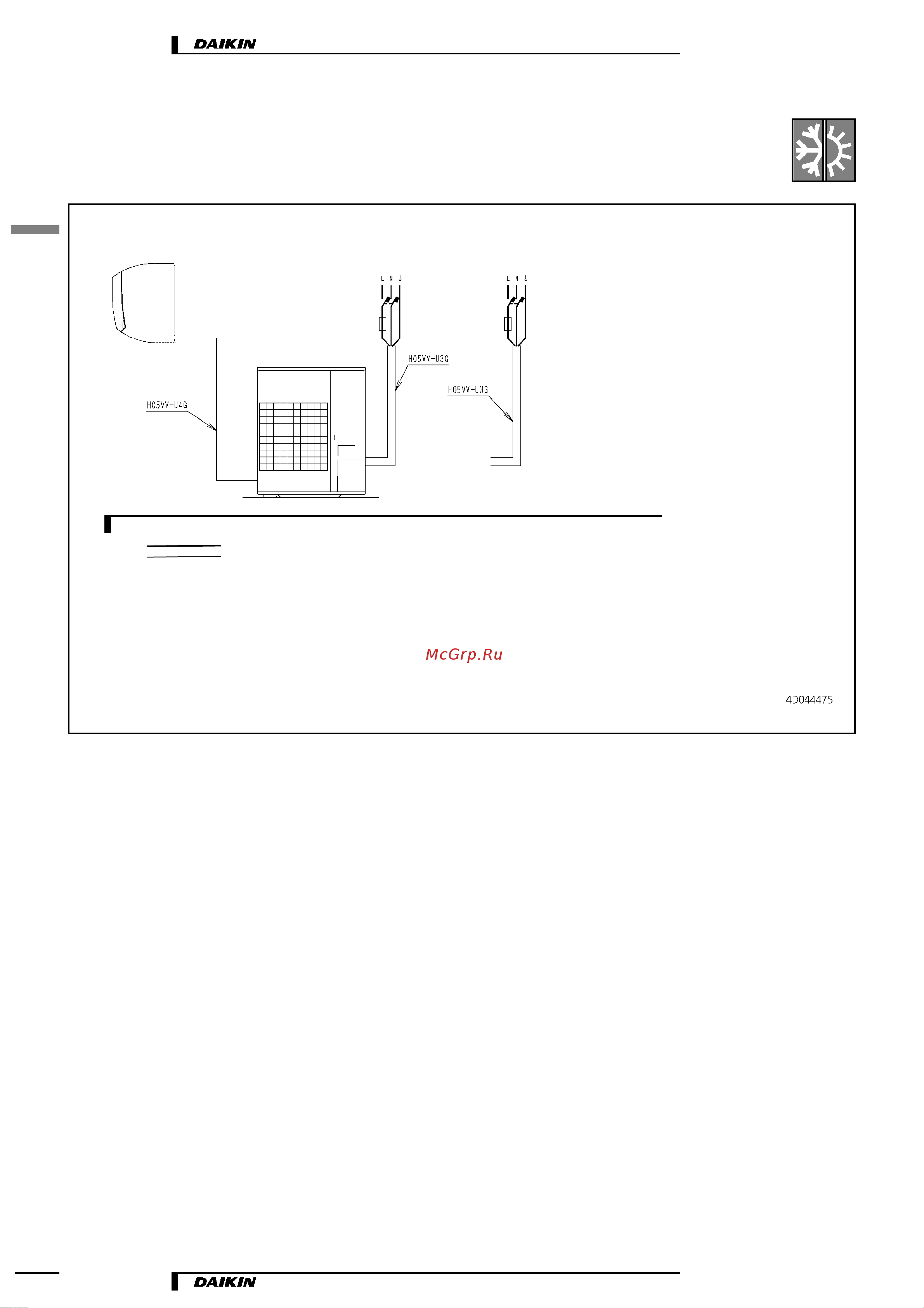

5 Электрические схемы

ПРИМЕЧАНИЯ

1 Электропроводка сетевого напряжения.

Электропроводка системы управления.

2 Все провода, компоненты электропроводки и материалы местного производства должны соответствовать

местным и национальным техническим требованиям.

3 Необходимо применять только медные провода.

4 В том, что касается деталей, см. схемы электропроводки.

5 В целях обеспечения безопасности установите автомат защиты и предохранители.

6 Вся электропроводка по месту и ее компоненты должны быть выполнены лицензированным

специалистомQэлектриком.

7 Все оборудование должно быть заземлено согласно действующим местным и государственным

техническим условиям.

8 Приведенная схема отражает лишь общий принцип подключения системы к электросети и не включает в

себя всех деталей конкретной электрической схемы.

9 Запрещается делать общий подвод электропитания с другим оборудованием.

Модель V1

Электропитание

1Q50 Гц

230 В Q 240 В

Автомат защиты

Предохранитель

Автомат защиты

Предохранитель

Модель V3

Электропитание

1Q50 Гц

230 В
