5
• Инверторный настенный блок • R410A • FAQ71100BUV1B
• Серия SPLIT – Sky Air • Внутренние блоки
7
FAQ71BUV1B
FAQ100BUV1B

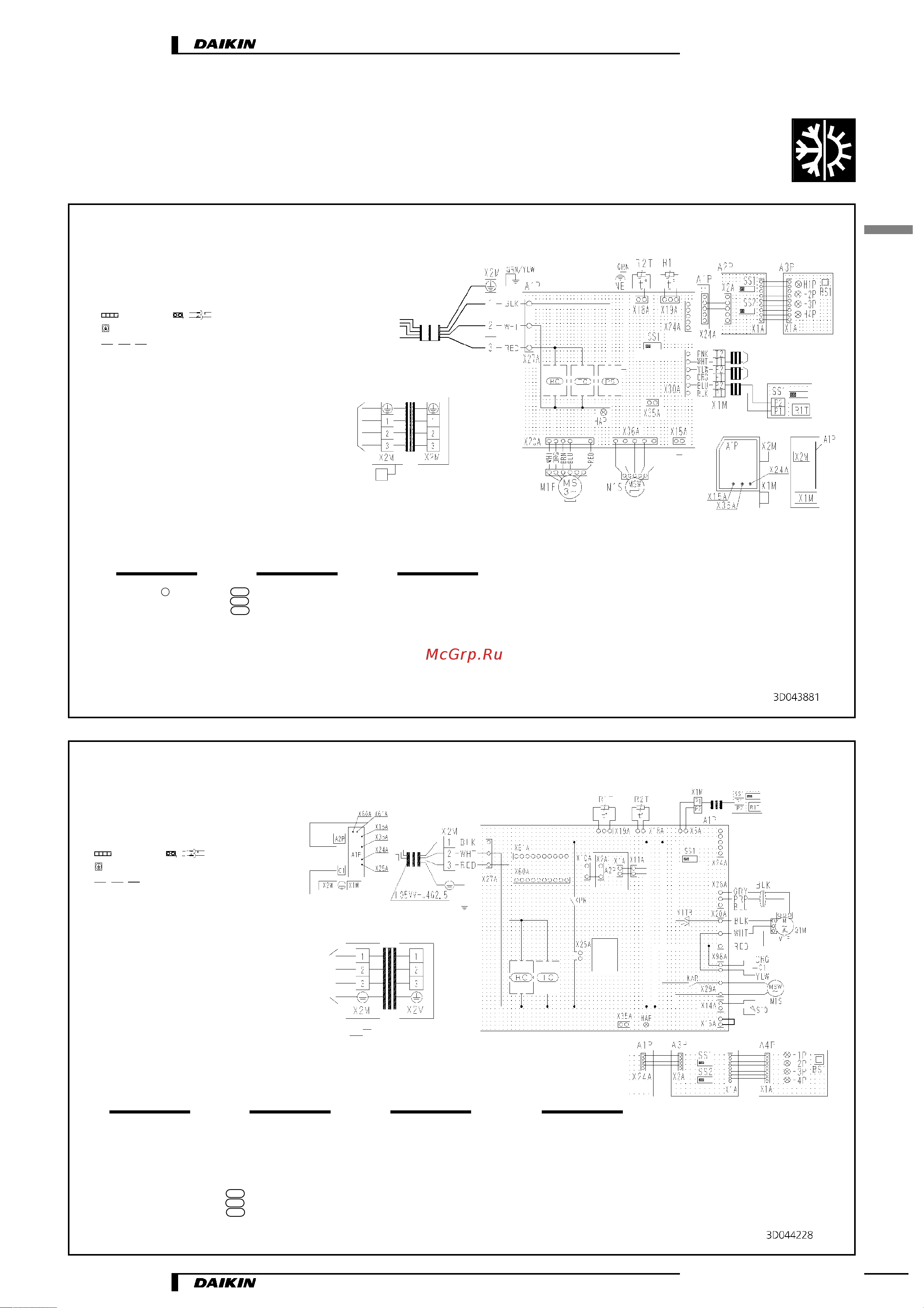

5 Электрические схемы
Примечания:
1.
2. Электропроводка по месту
3. В случае применения централизованного пульта
управления подсоедините его в соответствии с
указаниями, содержащимися в приложенной
инструкции пользователя.
4. Х24А присоединяется тогда, когда используется
комплект инфракрасного пульта дистанционного
управления.
5. Модель пульта дистанционного управления
определяется до монтажа системы в зависимости от
построения системы, полученных технических
материалов и каталогов и т. д.
6. Символы обозначают следующее: BLK: черный, Ylw:
желтый, Org: оранжевый, Gry: серый, Prp:
фиолетовый, Blu: синий.
7. Подтвердить метод установки селекторного
переключателя (SS1, SS2) согласно инструкции по
монтажу, конструкционным материалам и т. д.
Клемма
Разъем
Защитное заземление (винт)
К наружному
блоку
Пульт
дистанционного
управления
В случае одновременной работы
двух внутренних блоков.
Прим.) 4
Прим.) 2
Внутренний
блок
(главный)
Внутренний
блок
(подчиненный)
К наружному блоку
Ввод ВКЛ./ВЫКЛ. снаружи
Подключение каналов связи
Проводной пульт
дистанционного управления
Прим.) 4
Авар.
Норм.
A1P Печатная плата
F1U Предохранитель ( В , 3 А, 250 В)
HAP Светодиод (индикатор — зеленый)
HBP Светодиод (индикатор — зеленый)
M1S Электродвигатель (заслонки
направления потока воздуха)
M1F Электродвигатель (вентилятора
внутреннего блока)
R1T Термистор (воздух)
R2T Термистор (теплообменник)
SS1 Селекторный переключатель
(главный/подчиненный)
X1M Клеммная колодка
X2M Клеммная колодка
RC Цепь приема сигналов
TC Цепь передачи сигналов
PC Цепь электропитания
Инфракрасный пульт дистанционного
управления
Приемник/дисплей
A2P Печатная плата
A3P Печатная плата
BS1 Кнопка Вкл./Выкл.
H1P Светодиод (индикатор — красный)
H2P Светодиод (индикатор — зеленый)
H3P Светодиод (индикатор — красный)
H4P Светодиод (индикатор — оранжевый)
SS1 Селекторный переключатель
(главный/подчиненный)
SS2 Селекторный переключатель
(беспроводная система адресации)
Разъем для дополнительного оборудования
X15A Разъем (для поплавкового
переключателя)
X35A Разъем (для адаптера для внешнего
управления)
ПЕРЕДНЯЯ
СТОРОНА
БОКОВАЯ
СТОРОНА
Блок управления
внутреннего
блока
Приемник/дисплей (прилагаемый к инфракрасному пульту дистанционного управления)
Примечания:
1.
2. Электропроводка по месту
3. В случае применения централизованного пульта
управления подсоедините его в соответствии с
указаниями, содержащимися в приложенной
инструкции пользователя.
4. Х24А присоединяется тогда, когда используется
комплект инфракрасного пульта дистанционного
управления.
5. Модель пульта дистанционного управления
определяется до монтажа системы в зависимости от
построения системы, полученных технических
материалов и каталогов и т. д.
6. Символы обозначают следующее: BLK: черный, Ylw:
желтый, Org: оранжевый, Gry: серый, Prp:
фиолетовый, Blu: синий.
7. Подтвердить метод установки селекторного
переключателя (SS1, SS2) согласно инструкции по
монтажу, конструкционным материалам и т. д.
Клемма
Разъем
Защитное заземление (винт)
1 — КРАСНЫЙ, 2 — БЕЛЫЙ, 3 — ЧЕРНЫЙ
33A Концевой выключатель (заслонки
направления потока воздуха)
A1P Печатная плата
A2P Печатная плата
(Трансформатор 230 В/16 В)
C1R Конденсатор (M1F)
HAP Сведодиод (индикатор — зеленый)
HBP Сведодиод (индикатор — зеленый)
M1A Двигатель (заслонки направления
потока воздуха)
M1F Электродвигатель (вентилятор
внутреннего блока)
Q1F Термопредохранитель (MIF
вмонтирован)
R1T Термистор (воздух)
R2T Термистор (теплообменник)
RyA Магнитное реле (MIA)
SS1 Селекторный переключатель (авария)
X1M Клеммная колодка
X2M Клеммная колодка
RC Цепь приема сигналов
TC Цепь передачи сигналов
PC цепь фазового управления
Проводной пульт дистанционного управления
R1T Термистор (воздух)
SS1 Селекторный переключатель
(главный/подчиненный)
Инфракрасный пульт дистанционного
управления
Приемник/дисплей
A3P Печатная плата
A4P Печатная плата
BS Кнопка Вкл./Выкл.
H1P Светодиод (индикатор — красный)
H2P Светодиод (индикатор — зеленый)
H3P Светодиод (индикатор — красный)
H4P Светодиод (индикатор — оранжевый)
SS1 Селекторный переключатель
(главный/подчиненный)
SS2 Селекторный переключатель
(беспроводная система адресации)
Разъем для дополнительного оборудования
X30A Разъем (интерфейсный адаптер для
системы SKY AIR)
X35A Разъем (для адаптера для внешнего
управления)
X40A Разъем
Ввод ВКЛ./ВЫКЛ. извне.
К наружному
блоку
Инфракрасный пульт
дистанционного
управления
Проводной пульт
дистанционного
управления
Блок управления
Приемник/дисплей
В случае одновременной работы
двух внутренних блоков.
Внутренний
блок
(главный)
Внутренний
блок
(подчиненный)
К наружному блоку
Прим.) 4
Прим.) 4
Прим.) 8
Авар.
Норм.
