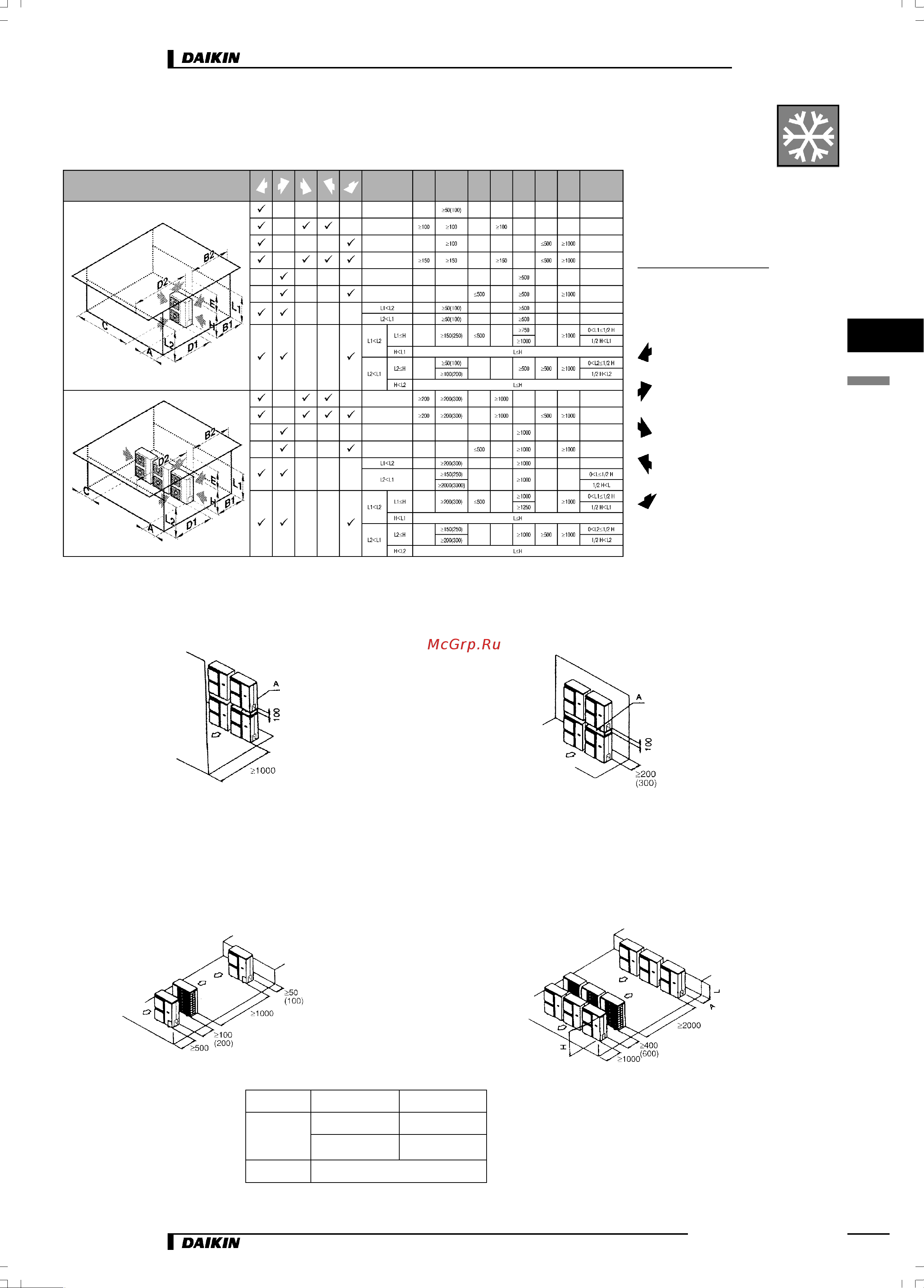

11 Установка

Установку блоков R71]100]125B7/R200]250F7 см. в описании блоков R

A B1 B2 C D1 D2 E L1/L2

При установке нескольких блоков в

ряд оставляйте 200 мм или больше

между корпусом одного блока и

запорными вентилями другого

блока.

Условные обозначения

Препятствие со стороны

всасывания

Препятствие со стороны

нагнетания

Препятствие с левой стороны

Препятствие с правой

стороны

Препятствие сверху

✓✓

✓ Имеется препятствие

Установка в несколько уровней

Установка в несколько рядов

Препятствие спереди выпускного отверстия Препятствие спереди впускного отверстия

Установка по одному блоку в ряд Установка нескольких блоков (2 и более) сбоку друг от друга

Не ставьте блоки друг на друга более чем в два ряда

Для установки дренажной трубы верхнего блока требуется приблизительно 100 мм

Участок А должен уплотняться для предотвращения прохождения воздуха из воздуховыпускного

отверстия

Отношение размеров H, A и L приводится в

следующей таблице.

L ≤ H

0 < L ≤ 1/2 H 150 (250)

1/2 H < L 200 (300)

H < L Установка невозможна
