![Daikin R100B7V1 [5/14] Характеристики](/views2/1783014/page5/bg5.png)
• Серия SPLIT — Sky Air • Наружные блоки 399
19
•
Наружные блоки мульти–сплит систем с двумя/тремя/четырьмя внутренними блоками • R22 • R71125B7/
R200250F7

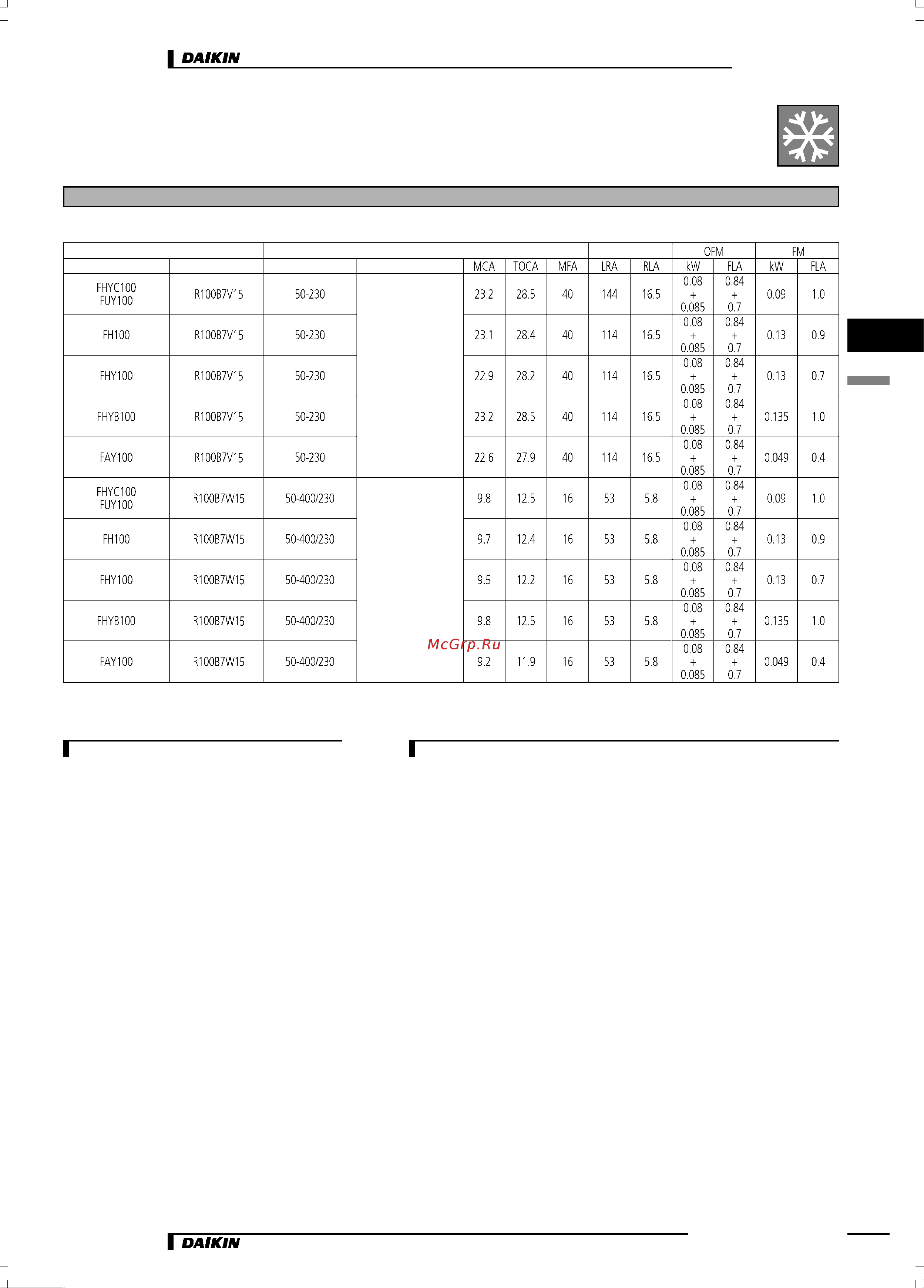

2 Характеристики
R100B7V15/W15
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ОБОЗНАЧЕНИЯ:
МСА : Мин. ток в контуре
ТОСА : Суммарный ток перегрузки
MFA : Макс. ток предохранителя
LRA : Ток при заблокированном роторе
RLA : Ток при номинальной нагрузке (А)
OFM : Электродвигатель вентилятора наружного блока
IFM : Электродвигатель вентилятора внутреннего блока
FLA : Ток при полной нагрузке
kW : Номинальная мощность электродвигателя вентилятора (кВт)
ПРИМЕЧАНИЯ:
1 RLA указан для следующих условий:
температура воздуха в помещении: 27°С по сухому термометру / 19°С по влажному термометру
температура наружного воздуха 35°С по сухому термометру
2 ТОСА определяется как сумма всех заданных токов перегрузки
3 Диапазон рабочих напряжений
Питание блоков осуществляется от электрических сетей, в которых напряжение лежит в
указанных пределах
4 Максимально допустимое различие напряжения фаз 2%
5 MCA/MFA
MCA = 1,25 × RLA + каждый FLA
MFA ≤ 2,25 × RLA + каждый FLA
(использовать стандартный предохранитель ближайшего номинала, меньшего, чем
полученный результат, но не менее 16 А)
6 Сечение проводов выбирается по большей величине МСА или ТОСА
7 Вместо предохранителя используйте автоматический выключатель
Комбинации блоков
Внутренний блок
Наружный блок
Электропитание
ГцВольт
Компрессор
Макс. 50Гц253В
Мин. 50Гц197В
Макс. 50Гц440/253В
Мин. 50Гц360/197В
2
3TW23229]2A
Диапазон рабочих напряжений
